Продукты

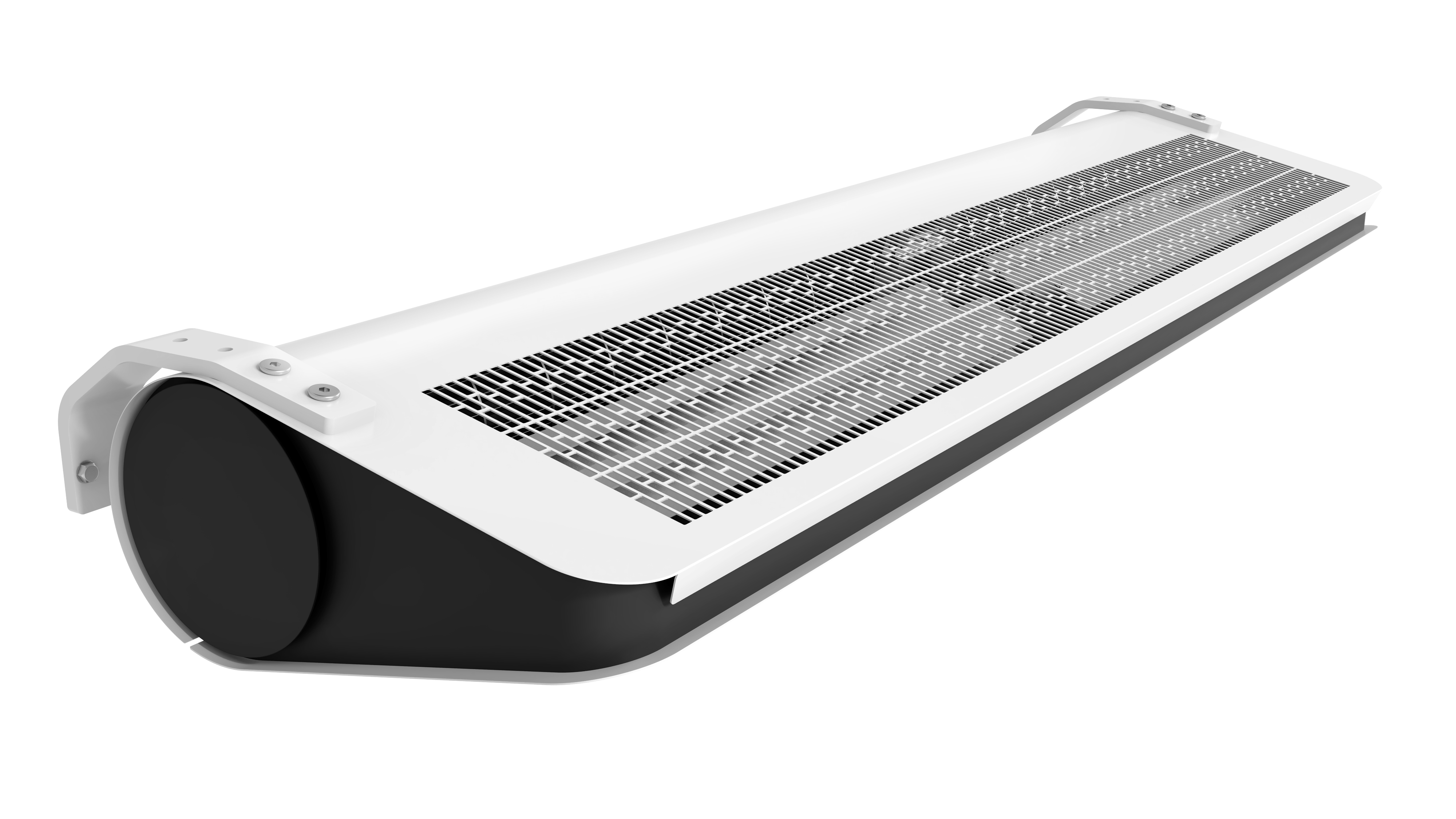

Slim

Основные параметры:

Длина потока воздуха: 3,2 м
Производительность: 750-3000 м3/ч
Вес: 14,7-26,9 кг
Корпус: сталь
Цвет: бело-черный или черный

Автоматика Slim

Автоматика Slim

Основные файлы

Печать

   Краткая характеристика:

Высококачественные воздушные завесы Slim, позволяють создать воздушный барьер в дверном проеме и уменьшить теплопотери от внешнего, холодного воздуха нагнетаемого внутрь помещения зимой, а также попадания теплого воздуха в кондиционированное помещение.

Воздушная завеса Slim запроектирована таким образом, чтобы быть почти бесшумной. И так, благодаря уникальной конструкции и используемым компонентам уровень генерируемого шума в бесшумном режиме не превышает интенсивности звука разговора.

Завесы Slim доступные в 3 размерах: 1 м, 1,5 м i 2 м и 3 вариантах обогрева: с водяным теплообменником, с электрическим обогревом и без теплообменника («холодная»).
В стандартном оснащении завесы Slim выступают в 2 цветовых вариантах: белые с черными элементами и черные.

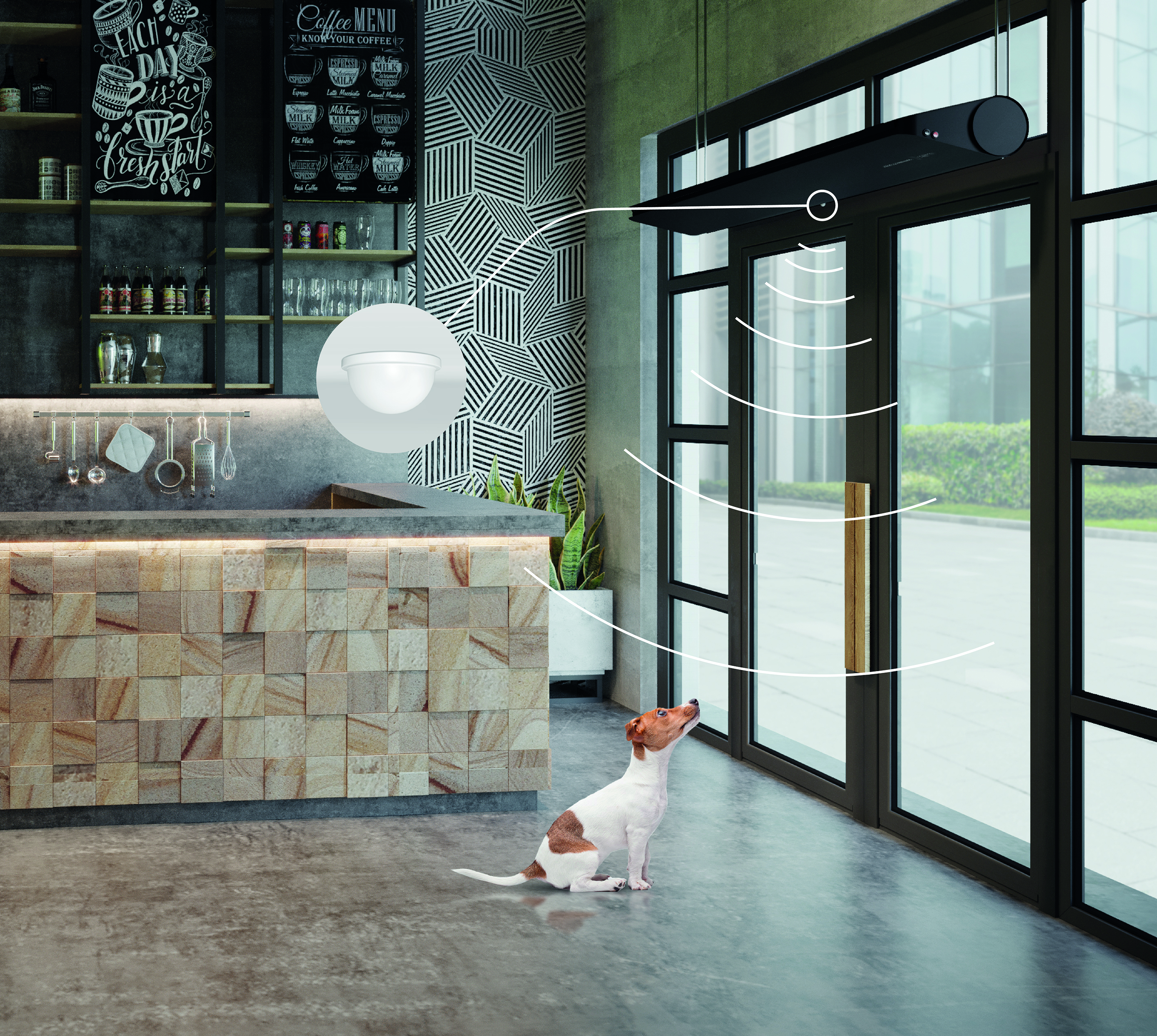

Завесы Slim с бортовым управлением оснащены также датчиком движения, который включает завесу при обнаружении движения в окружающей среде. Благодаря этому завеса сама знает, когда работать. Для работы не требуется дополнительный дверной датчик или автоматика.

   Предназначение:

Slim - это самая узкая воздушная завеса на рынке, которая по дизайну, цвету, ассортименту и размеру подойдет для 99% типов дверей.
Она будет эффективно работать в средних объектах, таких как спортивные залы, супермаркеты, торговые центры, а также в небольших помещениях, таких как магазины, гостиницы, офисы, рестораны и т.д. Завесы Slim можно устанавливать как вертикально, так и горизонтально.


   Автоматика:

В стандартную комплектацию завесы встроены клавишные переключатели, позволяющие автоматически настраивать оборудование в зависимости от сигнала датчика движения.
Завеса адаптирована также для управления с помощью регулятора скорости TS или инновационного контроллера T-box.

узнайте больше


   Преимущества завесы Slim — решение 4i

  • INTELLIGENT — умная экономия
    Plug&play — оборудование имеет встроенное управление, позволяющее автоматически работать в зависимости от сигнала датчика движения. Благодаря этому завеса знает, когда работать. Встроенные кнопки на боковой стороне завесы позволяют легко и быстро изменять режим работы.
  • IMPROVING AIR — улучшение качества воздуха
    Конструкция завесы Slim защищает от нежелательного попадания воздуха по всей ширине дверного проема. Завеса может работать с внешним фильтром, который улучшает качество воздуха и защищает оборудование от попадания пыли и грязи.
  • INVISIBLE — тихая работа
    Завеса Slim создана таким образом, чтобы не попадать в глаза. Узкая конструкция делает ее незаметной. Тихо работает даже на самой высокой скорости.
  • IDEAL — адаптирована к Вашему бизнесу
    Оборудование подходит для 99% дверных проемов — это самая узкая завеса на рынке, длина которой составляет ровно 1м, 1,5м и 2м.


Технические параметры Slim

  Slim E-100 Slim W-100 Slim N-100 Slim E-150 Slim W-150 Slim N-150 Slim E-200 Slim W-200 Slim N-200
Питание [В/Гц] 230/50 или 3 x400 / 50 230 / 50 230 / 50 230/50 или 3 x400 / 50 230 / 50 230 / 50 230/50 или 3 x400 / 50 230 / 50 230 / 50
Потребление мощности [кВт] 0,13 0,12 0,14 0,195 0,17 0,2 0.23 0,23 0,23
Потребление тока [A] 0,5 0,5 0,6 0,8 0,7 0,8 1 1 1
IP 20 20 20 20 20 20 20 20 20
Патрубок [``] - 1/2 - - 1/2 - - 1/2 -
Производительность [м3/ч] (1) 800-1300 750-1100 800-1400 1250-2200 1200-1950 1300-2300 1900-3000 1400-2850 1300-3000
Уровень акустического давления 5м [дБ(A)] (2) 43-55,5 45-54,5 42,5-57 40-54 44-56 41-56 42-57 37-58 33.5-56
Уровень акустического давления 3м [дБ(A)] (2) 44-56,5 46-55,5 43,5-58 41-55 45-57 42-57 43-58 38-59 34,5-57
Уровень акустической мощности [дБ(A)] (3) 59-71,5 61-70,5 58,5-73 56-70 59-72 56-72 60-73 53-74 49,5-72
Тепловая мощность [кВт] (4) 2-5 1,2-12,1 - 3-9 2,6-21,0 - 4-12 3,7-29,3 -
Макс. темп. теплоносителя [oC] - 110 - - 110 - - 110
Макс. рабочее давление [MПa] - 1,6 - - 1,6 - - 1,6 -
Рост температуры (T)[oC] (4) 4,0-24,0 3,0-32,5 - 6,0-32,0 4,0-32,0 - 6,0-32,0 4,0-30,5 -
Вес оборудования [кг] 15,1 16,2 14,7 19,6 21,5 19 24,6 26,9 23,8
Длина потока воздуха [м] 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

(1) В соответствии с ISO 27327-1
(2) Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объемом 1500м3; коэффициент Q=2
(3) Уровень акустической мощности согласно с ISO 27327-1
(4) Slim W, диапазоны мощности и темп. определены для параметров: III скорость вентилятора, темп. теплоносителя 40/30oC, темп. на входе в аппарат 20oC — III скорость вентилятора, темп. теплоносителя 110/90oC, темп. на входе в аппарат 0oC; Slim E диапазон мощности для работы при условиях работы от 1N 230/50 до 3N 400/50.

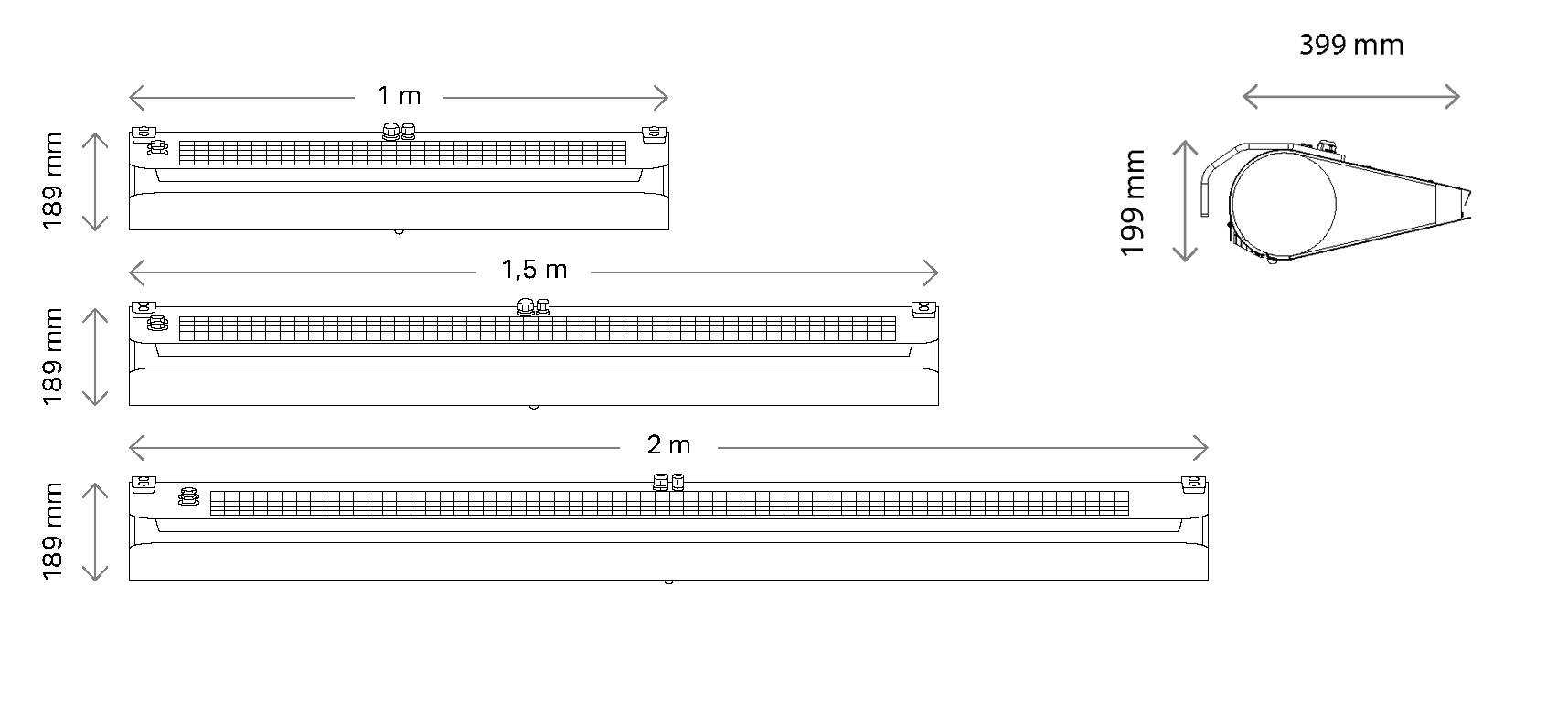

Габариты Slim

slim-wymiary

С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

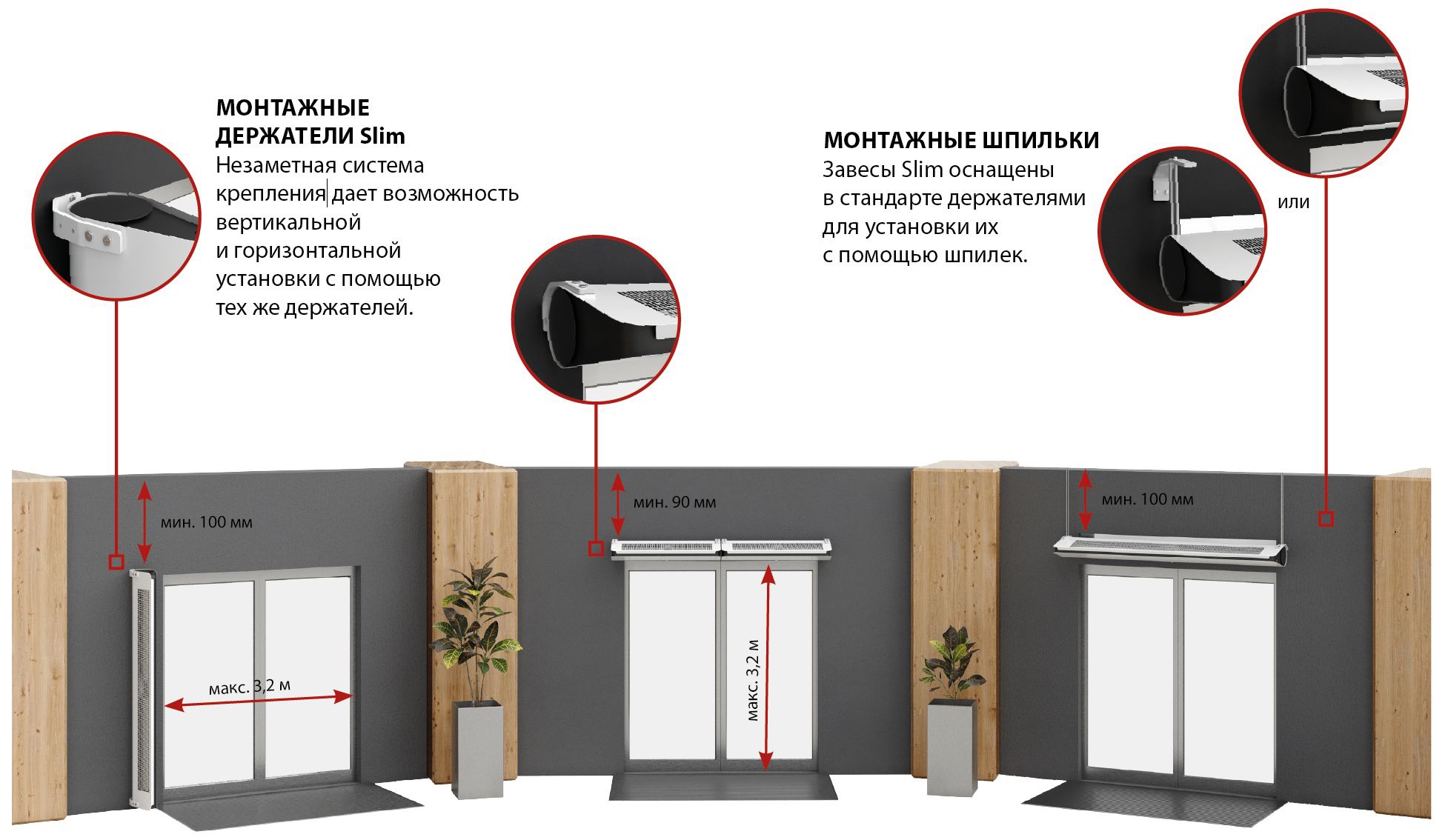

Горизонтальная и вертикальная установка

Воздушные завесы Slim приспособлены к горизонтальной и вертикальной установки без ограничений пространства внутри помещения. Существует возможность горизонтального монтажа завесы с помощью крепежных держателей (непосредственно к бетонным перегородкам) или на шпильках над стеклянными дверями, создавая вместе с ними почти незаметную линию с дверными крыльями. Возможная также вертикальная установка с помощью тех же крепежных держателей что и для горизонтальной установки.


  • Техническая документация

    (5.62 MB)

  • CAD

    (1.55 MB)

  • RFA

    (9.46 MB)

  • Сертификаты

    (223.74 kB)

  • Общий каталог оборудования

    (18.42 MB)

  • Брошюра

    (5.27 MB)

Tivoli park, Копенгаген, Дания

Расположение: lmf_country_Dania

Офисное здание, Gdańsk, Польша

Расположение: pomorskie, Польша

Mагазин, Słupsk, Польша

Расположение: pomorskie, Польша

Продуктовый магазин, Dziemiany, Польша

Расположение: pomorskie, Польша

Мясной магазин, Chojnice, Польша

Расположение: pomorskie, Польша

Детский сад, Warszawa, Польша

Расположение: mazowieckie, Польша
