Основные параметры:

Тепловая мощность:	0,5 - 87,2 кВт
Производительность:	450 - 3700 м³/ч
Вес:	25,9 - 57,9 кг
Цвет:	серебристый
Корпус:	сталь + аллюминий + пластик

Основные файлы

Техническая документация
4.78 MB

Печать Подбор аппаратов

Краткая характеристика:

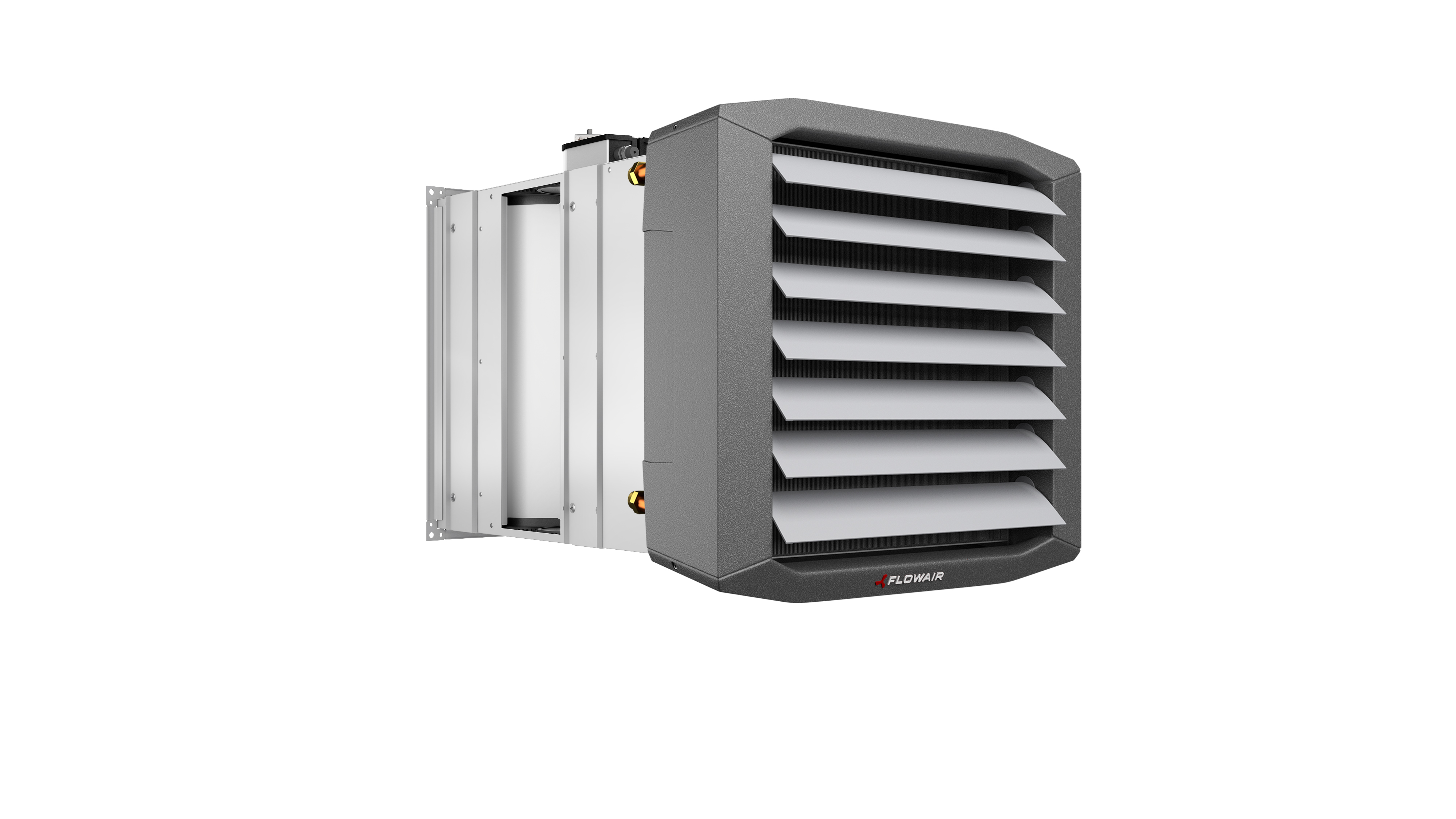

Смесительная камера LEO KM приспособлена к совместной работе с воздухонагревателями LEO. Это позволяет нагнетать свежий (внешний) воздух внутри помещения. В зависимости от потребностей поток нагнетаемого воздуха обогревается при помощи теплообменника, а потом направляется в помешение.
Смесительная камера оснащена тримя входами воздуха: 2 рециркуляционного и 1 свежего. Возможная плавная регулировка степени открытия дроссельных заслонок входа воздуха в диапазоне 0-100%. Благодаря тому возможная рециркуляция тепла.

Смесительные камеры доступные в трех вариантах: KM S | KM L | KM XL

KM вместе с воздухонагревателем, крышным вентилятором и системой управления составляют комплексную систему приточно-вытяжной вентиляции. Больше информации о комплексных отопительно-вентиляционных решения Вы найдете в папке СИСТЕМА FLOWAIR.

Предназначение:

LEO KM с водяным воздухонагревателем применяется в крупных и средних объектах, таких как: промышленные цеха, склады, магазины и т.д..

Управление:

Автоматика KM – комплектная система управления и защиты для LEO + KM.

узнай больше

Технология / Инновации / Преимущества:

Конструкция – модульная конструкция (3 части) позволяет установить камеру в разных вариантах.

В стандартном исполнении камера оснащена фильтром EU3 (фильтр EU4 поставляется опционально). Фильтры можно устанавливать двумя способами: или только перед входом свежего воздуха, или перед входом свежего и циркуляционного воздуха.

Нагреватель изготовлен из легкого и прочного материала – вспененного полипропилена (EPP).

Технические параметры LEO S + KM S

	LEO S1 + KM S			LEO S2 + KM S			LEO S3 + KM S
Скорость	III	II	I	III	II	I	III	II	I
Вентилятор	осевой, однофазный, переменного тока с 3-скоростным двигателем
Производительность [м³/ч]	1200	850	550	1100	800	500	1000	700	450
Питание [В/Гц]	230/50
Максимальное потребление тока [A]	0,5	0,4	0,3	0,6	0,4	0,3	0,6	0,4	0,3
Максимальное потребление мощности [Вт]	120	90	70	130	90	70	130	90	70
IP / класс изоляции	54/F
Уровень акустической мощности* [дБ (А)]	71,4	65,8	59	71,4	65,8	59	71,4	65,8	59
Уровень акустического давления 5 м** [дБ (А)]	56,3	50,7	43,9	56,3	50,7	43,9	56,3	50,7	43,9
Вертикальная длина потока изотермического воздуха ***[м]	8	6	4	7,5	5,5	3,5	7	5	3
Горизонтальная длина потока неизотермического воздуха **** [м]	3,4	2,6	1,8	3,2	2,4	1,7	2,9	2,2	1,5
Номинальная тепловая мощность (70/50/16^oC) [кВт]	3,1			7,2			8,3
Максимальная температура теплоносителя [^oC]	120
Максимальное рабочее давление [МПа]	1,6
Патрубок ["]	½
Корпус	сталь, алюминий, пластик
Цвет	серый
Среда работы	внутри помещений
Максимальная рабочая температура [^oC]	60
Позиция работы	любая
Вес аппарата [кг]	25,9			26,8			27,9
Вес аппарата, наполненного водой [кг]	26,6			28			29,3

* Cогласно распоряжению PN-EN ISO3744
** Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м³, на расстоянии 5 м от аппарата
*** Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** Вертикальная длина потока неизотермического воздуха, при ΔT=5^oC и граничной скорости 0,5 м/с.

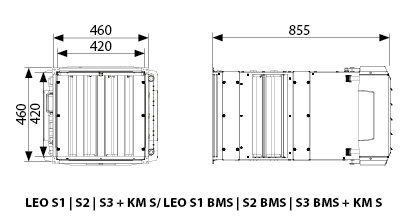

Габариты LEO S + KM S

Wymiary LEO S z KM S

Технические параметры LEO L + KM L

	LEO L1 + KM L			LEO L2 + KM L			LEO L3 + KM L
Скорость	III	II	I	III	II	I	III	II	I
Вентилятор	осевой, однофазный, переменного тока с 3-скоростным двигателем
Производительность [м3/ч]	2600	1600	800	2400	1500	700	2250	1350	600
Питание [В/Гц]	230/50
Максимальное потребление тока [A]	1,4	1,2	0,6	1,5	1,2	0,6	1,5	1,2	0,6
Максимальное потребление мощности [Вт]	330	240	120	340	240	120	340	240	120
IP / класс изоляции	54/F
Уровень акустической мощности* [дБ (А)]	79,2	69,6	57,2	79,2	69,6	57,2	79,2	69,6	57,2
Уровень акустического давления 5 м** [дБ (А)]	64,1	54,5	42,1	64,1	54,5	42,1	64,1	54,5	42,1
Вертикальная длина потока изотермического воздуха ***[м]	14,5	9	4,5	13,5	8,5	4	12,5	7,5	3,5
Горизонтальная длина неизотермического потока воздуха **** [м]	5,3	3,5	2	5	3,3	1,8	4,7	3	1,6
Номинальная тепловая мощность (70/50/16^oC) [кВт]	9,1			14,4			19,5
Максимальная температура теплоносителя [^oC]	120
Максимальное рабочее давление [МПа]	1,6
Патрубок ["]	¾
Корпус	сталь, алюминий, пластик
Цвет	серый
Среда работы	внутри помещений
Максимальная рабочая температура [^oC]	60
Позиция работы	любая
Вес аппарата [кг]	34,3			35,5			37,8
Вес аппарата, наполненного водой [кг]	35,3			37,5			40,5

* Cогласно распоряжению PN-EN ISO3744
** Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата
*** Горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.
**** Вертикальная длина потока неизотермического воздуха, при ΔT=5oC и граничной скорости 0,5 м/с.

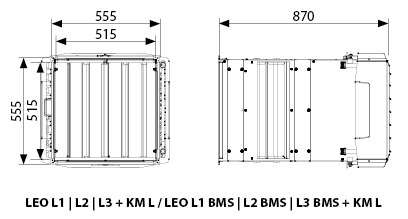

Габариты LEO L + KM L

Wymiary LEO L z KM L

Технические параметры LEO XL + KM XL

	LEO XL2 + KM XL			LEO XL3 + KM XL
Скорость	III	II	I	III	II	I
Вентилятор	осевой, однофазный, переменного тока с 3-скоростным двигателем
Производительность [м³/ч]	3700	2700	1600	3100	2200	1300
Питание [В/Гц]	230/50
Максимальное потребление тока [A]	2,3	1,8	1,4	2,4	1,8	1,4
Максимальное потребление мощности [Вт]	520	370	270	550	370	270
IP / класс изоляции	54/F
Уровень акустической мощности* [дБ (А)]	82,6	76,2	67,8	82,6	76,2	67,8
Уровень акустического давления 5 м** [дБ (А)]	67,5	61,1	52,3	67,5	61,1	52,3
Вертикальная длина потока изотермического воздуха ***[м]	16,5	12,0	7,0	14,0	10,0	6,0
Горизонтальная длина потока неизотермического воздуха **** [м]	5,8	4,4	2,9	4,9	3,7	2,4
Номинальная тепловая мощность (70/50/16^oC) [кВт]	27,4			33
Максимальная температура теплоносителя [^oC]	120
Максимальное рабочее давление [МПа]	1,6
Патрубок ["]	¾
Корпус	сталь, алюминий, пластик
Цвет	серый
Среда работы	внутри помещений
Максимальная рабочая температура [oC]	60
Позиция работы	любая
Вес аппарата [кг]	53,6			57,9
Вес аппарата, наполненного водой [кг]	56,3			62,0

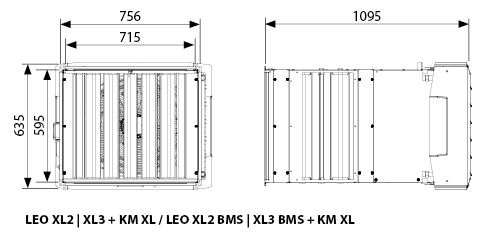

Габариты LEO XL + KM XL

Wymiary LEO XL z KM XL

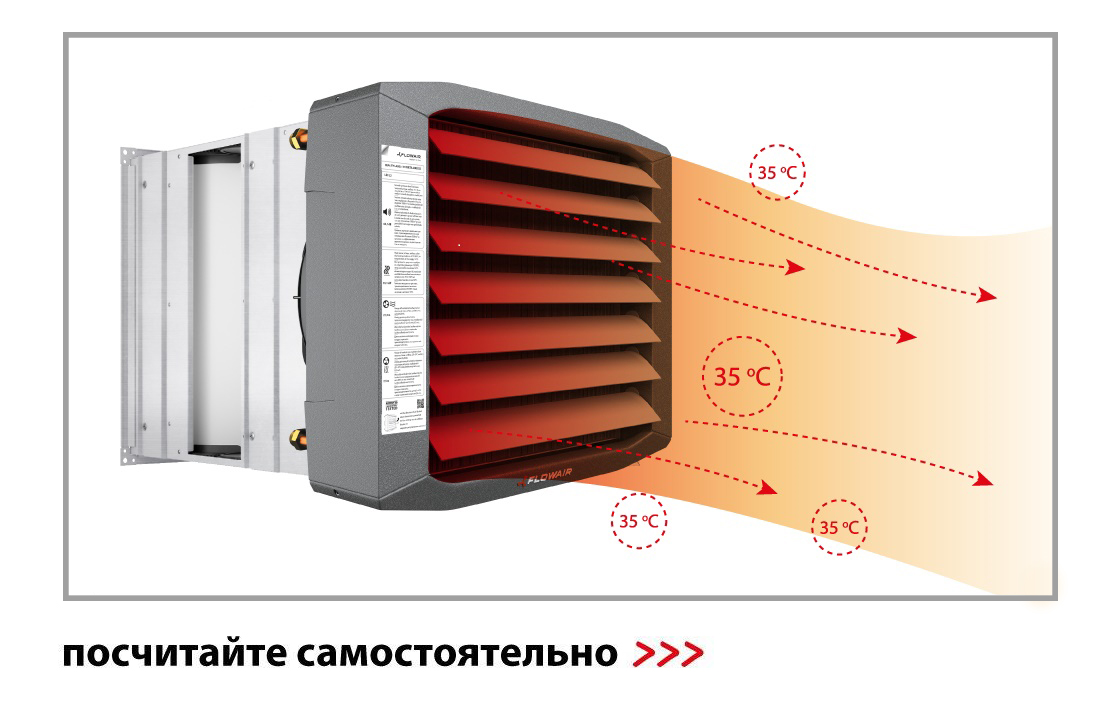

С целью рассчета тепловых мощностей, пользуйтесь, пожалуйста, нашим калькулятором внизу:

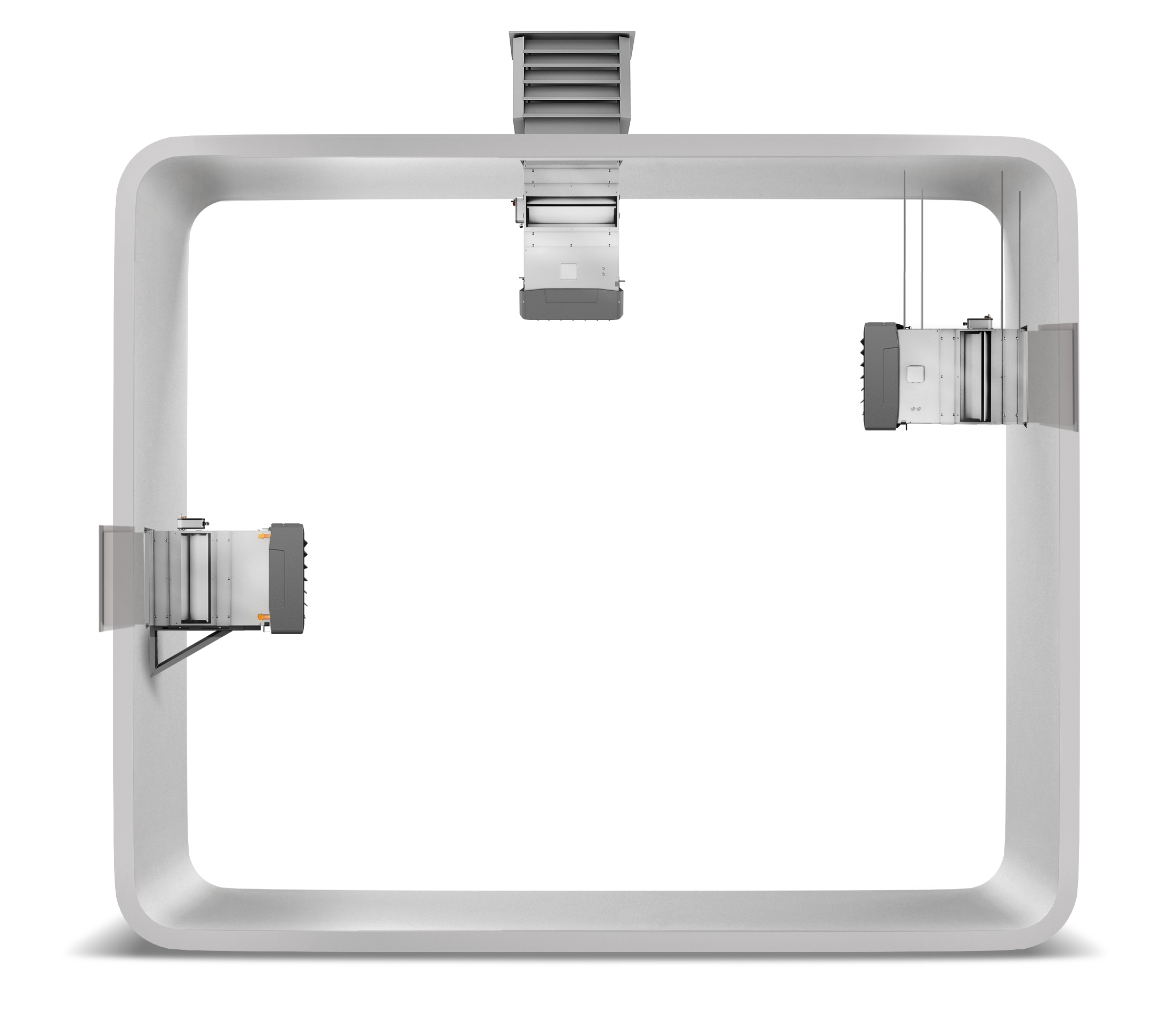

Отопительно-вентиляционные аппараты LEO + KM можно установить на стене и под перекрытием в любой позиции.
В стандартном исполнении оборудование оснащено крепежными держателями для подпотолочной установки с помощью монтажных шпилек.

Дополнительные элементы для установки LEO +KM:

Шпильки - позволяют установить аппарат под потолком.
Монтажная консоль – позволяют установить аппарат на сцене.

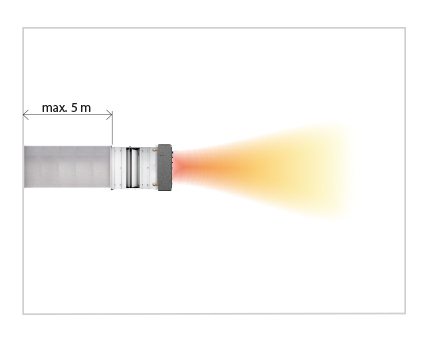

Ниже представляем несколько рекомендациий по монтажу:

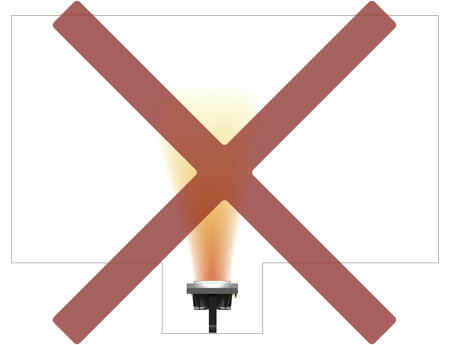

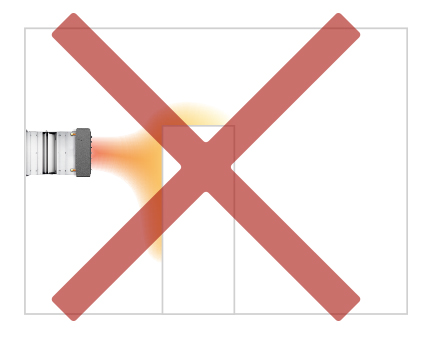

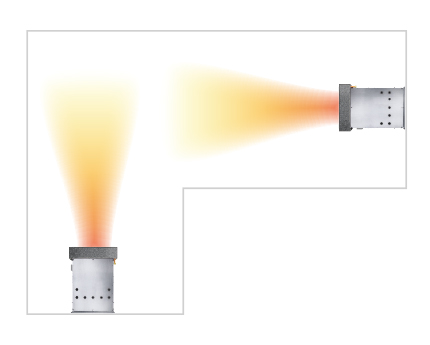

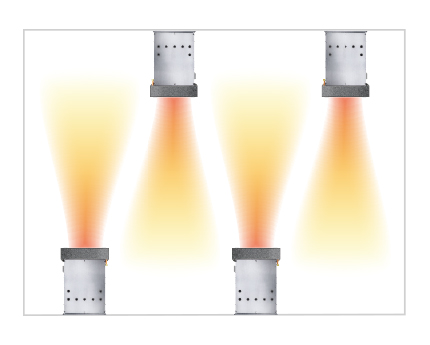

Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.

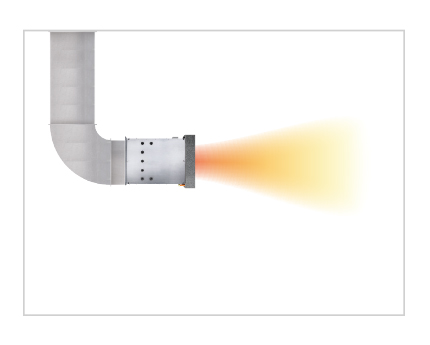

Не рекомендуется использовать воздуховоды с коленом, так как каждое колено уменьшает объем поступающего воздуха, что значительно снижает производительность аппарата.
