Продукты

ELiS B

Основные параметры:

Максимальная длина потока:
5 м
Производительность: 2200-6600 м3/ч
Вес: 31,7-53,2 кг
Корпус: алюминий, пластик, сталь
Цвет: белый

Автоматика ELiS B

Автоматика ELiS B

Основные файлы

Печать

   Краткая характеристика:

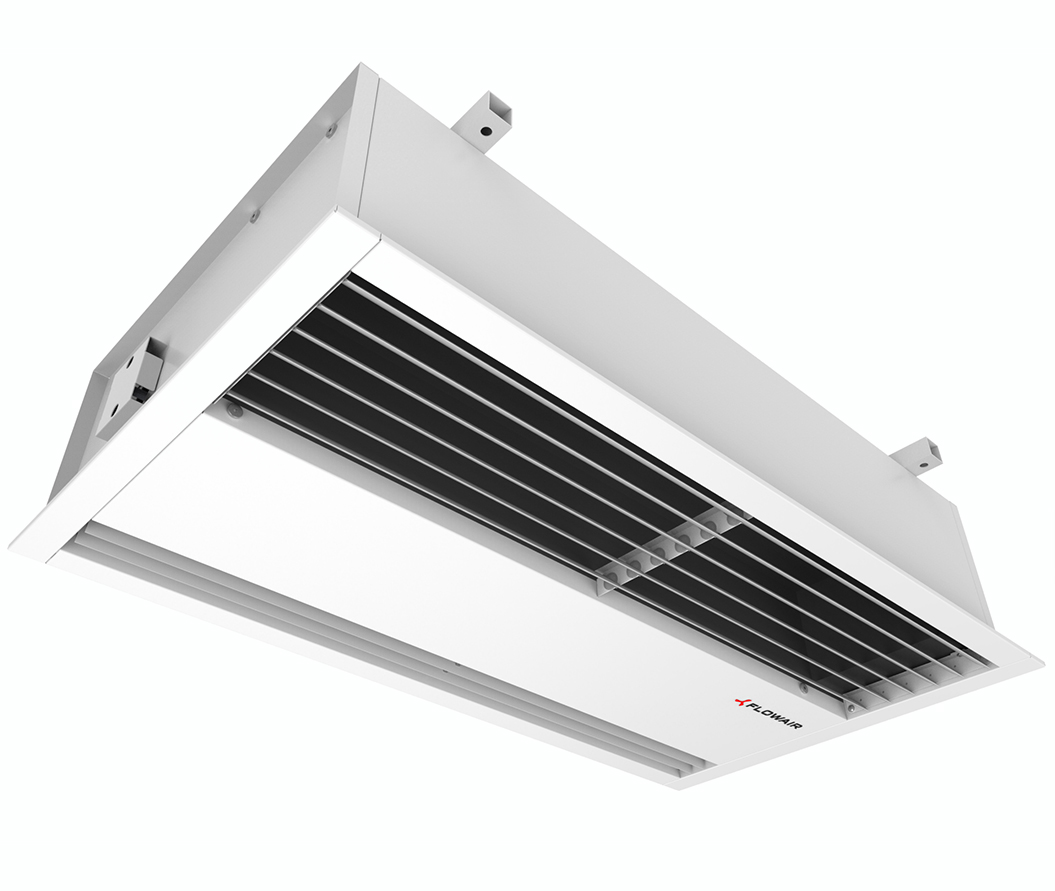

Воздушные завесы ELiS B предназначены для скрытой установки под потолком. Их преимуществом является возможность установки в потолок, без необходимости  разрезки дополнительных сервисных отверстий.

Воздушные завесы ELIS B ограничивают потери, связанные с обменом воздуха между помещением и внешней средой. Производимый барьер препятствует притоку холодного воздуха в отапливаемом помещении в зимний период, и притоку теплого воздуха в кондиционируемом здании в летнее время.

Благодаря регулируемым ламелям можно приспособить барьеры к условиям, преобладающим в области дверного проема

Аппараты доступны в трех размерах: 1м, 1,5 м и 2 м и в трех вариантах: с подводом горячей воды, с электрообогревом и "холодная" завеса без подогрева.

Корпус изготовлен из стали (RAL 9016) и EPP (вспененный полипропилен). В качестве элементов впускной и выпускной системы воздуха использованы анодированные алюминиевые профили, которые придают устройству современный вид.



  Предназначение:

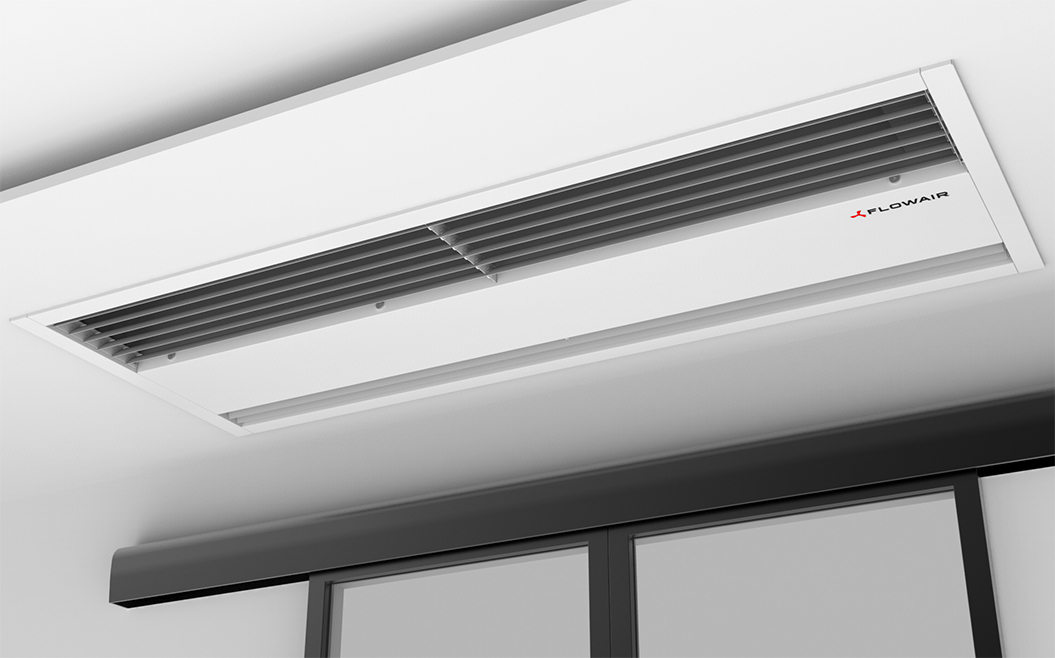

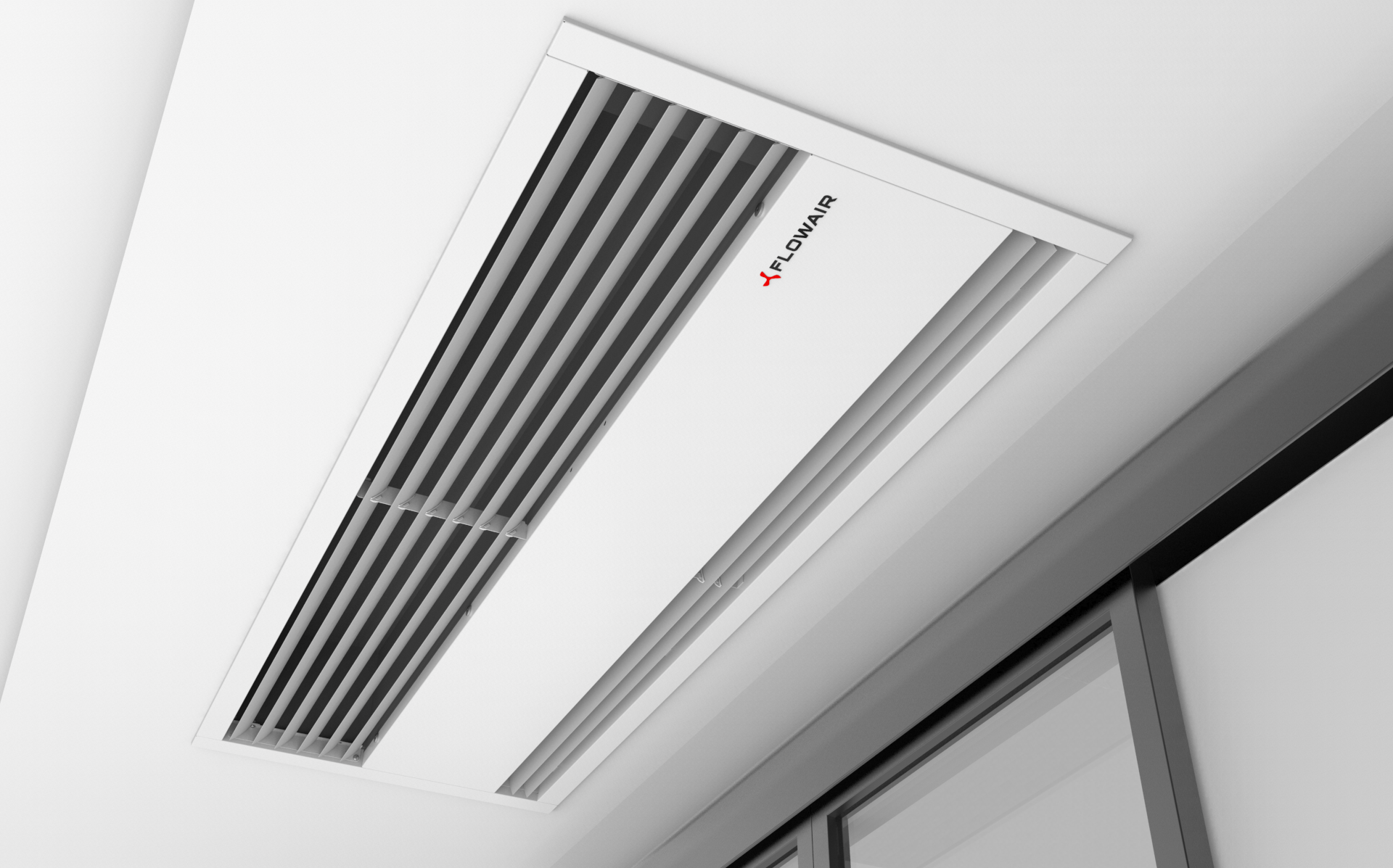

Аппараты ELiS B предназначены для установки в плоскости потолка. Современный дизайн и небольшие размеры завес позволяют монтаж оборудования в репрезентационных объектах. Дополнительным преимуществом является возможность установки в потолок, без необходимости  разрезки дополнительных сервисных отверстий.





  Автоматика:

Воздушные завесы ELIS B оснащены автоматической системой управления DRV с BMS, что позволяет интегрировать аппараты с СИСТЕМОЙ FLOWAIR.

узнайте больше


  Технологии / Инновации / Преимущества

Конструкция - сочетание нескольких материалов, в том числе EPP, пластмассы, стали и алюминия позволило значительно снизить вес устройства, а также уменьшить уровень шума завесы.

В аппаратах предусмотрен сервисный доступ к нагревательным элементам и элементам автоматики.

Автоматика - позволяет подключить устройство к интеллектуальной системе управления зданием BMS и предоставляет выбор обширных программ работы.



Технические параметры ELiS B 100

  ELiS B-W-100 ELiS B-W-100 2R ELiS B-N-100 ELiS B-E-100
Питание [В/Гц] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Макс. потребление мощности [кВт] 0,34 0,34 0,42 7,5
Макс. потребление тока [A] 1,5 1,5 1,9 11
IP 21 21 21 21
Класс изоляции F F F F
Патрубок ["] ½” ½” - -
Производительность  [м3/ч] 2600 2400 3500 2600
Уровень акустического давления [дБ(A)]* 58 57 65 58
Уровень акустической мощности [дБ(A)]** 73 72 80 73
Максимальная температура теплоносителя [oC] 95 95 - -
Максимальное рабочее давление [МПа] 1,6 1,6 - -
Вес аппарата [кг] 32,3 33,7 31,7 34,5
Вес аппарата, наполненного водой [кг] 33,1 35,2 - -
Длина потока воздуза [м]*** 5

* уровень акустиеческого давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1

Габариты ELiS B 100

elis b

Технические параметры ELiS B 150

  ELiS B-W-150 ELiS B-W-150 2R ELiS B-N-150 ELiS B-E-150
Питание [В/Гц] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Макс. потребление мощности [кВт] 0,36 0,36 0,42 11,5
Макс. потребление тока [A] 1,6 1,6 2 16,6
IP 21 21 21 21
Класс изоляции F F F F
Патрубок ["] ½” ½” - -
Производительность  [м3/ч] 4000 3800 4800 4000
Уровень акустического давления [дБ(A)]* 62 60 65 62
Уровень акустической мощности [дБ(A)]** 77 75 80 77
Максимальная температура теплоносителя [oC] 95 95 - -
Максимальное рабочее давление [МПа] 1,6 1,6 - -
Вес аппарата [кг] 41,2 43,7 38,9 42,4
Вес аппарата, наполненного водой [кг] 42,4 45,7 - -
Длина потока воздуза [м]*** 5

* уровень акустиеческого давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1

Габариты ELiS B 150

els b



Технические параметры ELiS B 200

  ELiS B-W-200 ELiS B-W-200 2R ELiS B-N-200 ELiS B-E-200
Питание [В/Гц] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Макс. потребление мощности [кВт] 0,38 0,38 0,49 15,5
Макс. потребление тока [A] 1,7 1,7 2,2 22,4
IP 21 21 21 21
Класс изоляции F F F F
Патрубок ["] ½” ½” - -
Производительность  [м3/ч] 5200 4900   6600 5200
Уровень акустического давления [дБ(A)]* 63 61 66 63
Уровень акустической мощности [дБ(A)]** 78 76 81 78
Максимальная температура теплоносителя [oC] 95 95 - -
Максимальное рабочее давление [МПа] 1,6 1,6 - -
Вес аппарата [кг] 50 53,2 47,2 53,2
Вес аппарата, наполненного водой [кг] 51,6 56,4 - -
Длина потока воздуза [м]*** 5

* уровень акустиеческого давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3 на расстоянии 5 м от аппарата.
** согласно ISO 27327-2
*** согласно ISO 27327-1

Габариты ELiS B 200

lis b



Тепловые мощности ELiS B 100:

ELiS B-W-100

Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
    Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 2200/2500/2600 12,6/13,5/13,8 558/597/609 1,9/2,2/2,3 17,0/16,0/15,5 10,6/11,3/11,5 465/497/507 1,4/1,6/1,7 14,0/13,5/13,0
5 11,8/12,6/12,8 519/555/566 1,7/1,9/2,0 21,0/20,0/19,5 9,7/10,4/10,6 426/455/464 1,2/1,3/1,4 18,0/17,5/17,0
10 10,9/11,6/11,9 480/513/524 1,5/1,6/1,7 24,5/23,5/24,5 8,8/9,4/9 386/413/395 1,0/1,1/1,1 21,5/21,0/21,5
15 10,0/10,7/10,9 441/471/481 1,3/1,4/1,5 28,0/27,5/27,0 7,9/8,5/8,6 347/370/378 0,8/0,9/1,0 25,5/25,0/24,5
20 9,1/9,7/9,9 402/429/438 1,1/1,2/1,2 32,0/31,5/31,0 7,0/7,5/7,6 306/328/334 0,7/0,8/0,8 29,5/29,0/28,5
    Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 2200/2500/2600 8,5/9,0/9,2 370/396/404 1,0/1,1/1,2 11,5/11,0/10,5 5,3/5,8/5,9 153/168/172 0,2/0,2/0,3 7,0/6,5/6,5
5 7,5/8,1/8,2 330/353/360 0,7/0,8/0,9 15,0/14,5/14,0 2,8/2,9/2,9 83/85/86 0,1/0,1/0,1 9,0/8,5/8,5
10 6,6/7,1/7,2 290/310/316 0,6/0,6/0,7 19,0/18,5/18,0 2,5/2,5/2,6 72/74/75 0,1/0,1/0,1 13,5/13,0/12,5
15 5,7/6,1/6,2 248/266/271 0,5/0,5/0,6 22,5/22,0/21,5 2,1/2,2/2,2 62/63/64 0,1/0,1/0,1 18,0/17,5/17,5
20 4,7/5,0/5,1 204/220/225 0,3/0,4/0,4 26,0/25,5/25,0 1,8/1,8/1,8 51/53/53 0,1/0,1/0,1 22,5/22,0/22,0
    Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 2200/2500/2600 6,2/6,6/6,8 269/289/295 0,6/0,6/0,7 8,5/8,0/7,5 6,8/7,3/7,5 594/636/649 2,4/2,7/2,8 9,5/9,0/8,5
5 5,2/5,6/5,7 226/243/249 0,4/0,4/0,5 12,0/12,0/11,5 5,9/6,3/6,5 514/550/562 1,9/2,1/2,2 13,0/12,5/12,5
10 4,1/4,5/4,6 178/193/198 0,3/0,3/0,3 15,5/15,0/15,0 5,0/5,3/5,6 434/464/474 1,4/1,5/1,6 17,0/16,5/16,0
15 2,0/2,1/2,1 88/90/91 0,1/0,1/0,1 18,0/17,5/17,5 4,0/4,3/4,4 352/377/385 0,9/1,1/1,1 20,5/20,0/20,0
20 1,6/1,7/1,7 72/74/74 0,1/0,1/0,1 22,5/22,0/22,0 3,1/3,3/3,4 266/285/292 0,6/0,6/0,7 24,5/24,0/24,0

Тепловые мощности ELiS B 150:

ELiS B-W-150

Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
    Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 3200/3500/4000 20,9/21,9/23,5 923/968/1039 5,9/6,5/7,4 19,6/18,5/17,5 17,8/18,7/20,0 783/821/881 4,5/4,9/5,6 16,5/16,0/15,0
5 19,6/20,5/22,0 863/905/972 5,3/5,6/6,6 23,0/22,5/21,5 16,4/17,3/18,5 722/758/813 3,9/4,3/4,9 20,0/19,5/18,5
10 18,2/19,1/20,5 803/842/904 4,6/5,0/5,7 27,0/26,0/25,0 15,0/15,8/17,0 662/694/745 3,3/3,6/4,1 24,0/23,0/22,5
15 16,8/17,6/19,0 742/779/835 4,0/4,4/5,0 30,5/30,0/30,0 13,7/14,3/15,4 601/630/676 2,8/3,0/3,5 27,5/27,0/26,5
20 15,5/16,2/17,4 682/715/767 3,4/3,7/4,2 34,0/33,5/32,5 12,3/12,9/13,8 539/566/607 2,3/2,5/2,8 31,0/30,5/30,0
    Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 3200/3500/4000 14,7/15,4/16,5 642/674/723 3,3/3,6/4,0 13,5/13,0/12,5 11,5/12,1/13,0 335/352/378 1,0/1,1/1,3 10,5/10,0/9,6
5 13,3/13,9/15,0 581/610/655 2,7/3,0/3,4 17,5/16,5/16,0 10,1/10,5/11,3 293/307/330 0,8/0,9/1,0 14,5/14,0/13,5
10 11,9/12,5/13,4 520/546/585 2,2/2,4/2,8 21,0/20,5/20,0 8,6/9,0/9,7 249/262/281 0,6/0,7/0,8 18,0/17,5/17,0
15 10,5/11,0/11,78 458/481/516 1,8/1,9/2,2 24,5/24,0/23,5 7,0/7,3/7,9 202/213/230 0,4/0,5/0,5 21,5/21,0/20,5
20 9,0/9,5/10,2 395/415/445 1,4/1,5/1,7 28,0/27,5/27,5 5,1/5,4/6,0 147/158/173 0,2/0,3/0,3 24,5/24,5/24,0
    Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 3200/3500/4000 11,5/12,0/13,0 500/525/563 2,2/2,4/2,7 10,5/10,0/9,5 11,5/12,0/13,0 1001/1050/1128 7,7/8,4/9,5 10,5/10,0/9,5
5 10,1/10,5/11,5 438/460/494 1,7/1,9/2,1 14,5/14,0/13,5 10,1/10,6/11,4 878/922/990 6,1/6,6/7,5 14,5/14,0/13,5
10 8,6/9,0/9,7 375/394/423 1,3/1,4/1,6 18,0/17,5/17,0 8,7/9,1/9,8 755/793/851 4,6/5,0/5,7 18,0/17,5/17,0
15 7,1/7,5/8,1 311/327/351 0,9/1,0/1,1 21,5/21,0/21,0 7,3/7,6/8,2 631/662/711 3,3/3,6/4,1 21,5/21,5/21,0
20 5,6/5,9/6,3 243/256/276 0,6/0,7/0,7 25,0/24,5/24,5 5,8/6,1/6,5 505/530/568 2,2/2,4/2,8 25,5/25,0/24,5

Тепловые мощности ELiS B 200:

ELiS B-W-200

Tp1 V PT Qw Δpw Tp2 PT Qw Δpw Tp2
°C м3/ч кВт л/ч кПа °C кВт л/ч кПа °C
    Tw1 / Tw2 = 90/70oC Tw1 / Tw2 = 80/60oC
0 4000/4300/5200 27,6/28,7/31,8 1217/1266/1402 11,4/12,2/14,7 20,5/19,5/18,0 23,6/24,6/27,7 1038/1080/1195 8,7/9,4/11,3 17,5/17,0/15,5
5 25,8/26,9/29,7 1140/1186/1312 10,0/10,8/13,0 24,0/23,5/22,0 21,9/22,7/25,2 961/999/1106 7,6/8,2/9,8 21,1/20,5/19,5
10 24,0/25,0/27,7 1063/1105/1223 8,9/9,5/11,5 27,5/27,0/25,7 20,1/20,9/23,1 883/918/1016 6,5/7,0/8,4 25,0/24,5/22,5
15 22,3/23,2/25,7 985/1024/1133 7,7/8,3/10,0 32,5/30,5/29,5 18,3/19,0/21,0 804/836/925 5,5/5,9/7,1 28,5/28,0/27,0
20 20,5/21,4/23,6 907/943/1043 6,6/7,1/8,8 35,0/34,5/33,0 16,5/17,2/19,0 725/754/834 4,6/4,9/5,9 32,0/31,5/30,5
    Tw1 / Tw2 = 70/50oC Tw1 / Tw2 = 70/40oC
0 4000/4300/5200 19,7/20,5/22,5 860/894/990 6,4/6,9/8,3 14,5/14,0/13,0 16,1/16,7/18,5 468/487/538 2,2/2,3/2,8 12,0/11,5/10,5
5 17,9/18,6/20,5 782/813/900 5,4/5,8/6,9 18,0/17,5/17,0 14,3/14,8/16,4 414/431/477 1,8/1,9/2,3 15,5/15,0/14,5
10 16,1/16,7/18,5 703/731/809 4,5/4,7/5,7 21,5/21,5/20,5 12,4/12,9/14,2 360/374/414 1,4/1,5/1,8 19,0/19,0/18,0
15 14,5/14,8/16,4 624/649/717 3,6/3,8/4,6 25,5/25,0/24,5 10,4/10,9/12,0 304/316/350 1,0/1,1/1,3 22,5/22,5/21,5
20 12,4/12,9/14,3 544/565/625 2,8/3,0/3,6 29,0/28,5/28,0 8,4/8,8/9,6 245/256/284 0,7/0,7/0,9 26,0/26,0/25,5
    Tw1 / Tw2 = 60/40oC Tw1 / Tw2 = 50/40oC
0 4000/4300/5200 15,6/16,3/18,0 681/708/784 4,6/4,7/5,6 11,5/11,0/10,5 15,3/15,9/17,6 1327/1380/1529 14,8/15,9/19,2 11,5/11,0/10,0
5 13,8/14,4/15,9 602/626/693 3,5/3,7/4,5 15,0/15,0/14,0 13,5/14,0/15,5 1170/1217/1348 11,8/12,7/15,2 15,0/14,5/13,5
10 12,0/12,5/13,8 522/543/601 2,7/2,9/3,5 18,5/18,5/18,0 11,6/12,1/13,4 1012/1052/1165 9,1/9,7/11,7 18,5/18,5/17,5
15 10,1/10,5/11,6 441/458/507 2,0/2,1/2,6 22,5/22,0/21,5 9,8/10,2/11,3 852/886/981 6,6/7,1/8,6 22,5/22,0/21,5
20 8,2/8,5/9,5 357/372/412 1,4/1,5/1,8 26,0/25,5/25,0 7,9/8,3/9,1 690/718/794 4,6/4,9/5,6 25,5/25,5/25,0

V - объем воздуха
PT - тепловая мощность
Tp1 - температура воздуха на входе в аппарат
Tp2 - температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw - расход воды через теплообменник
Δpw - падение давления воды в теплообменнике

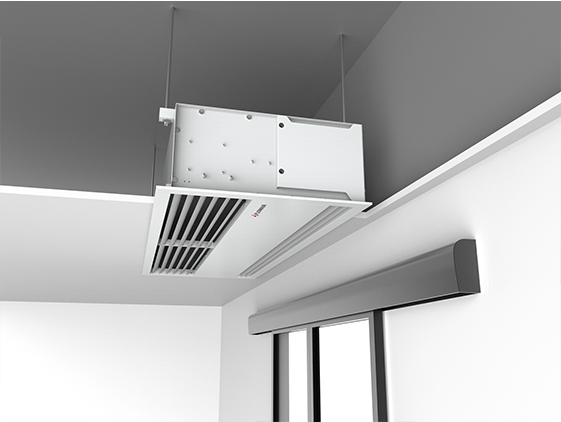

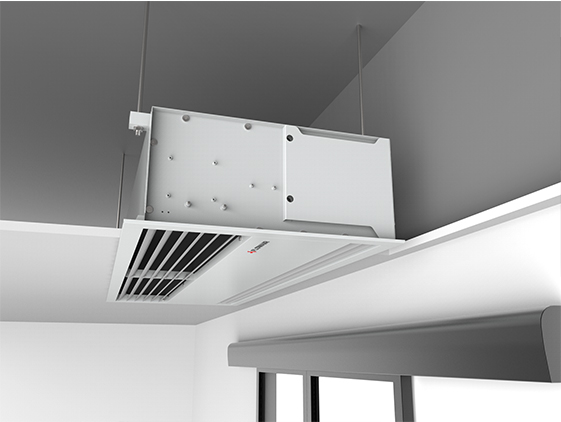

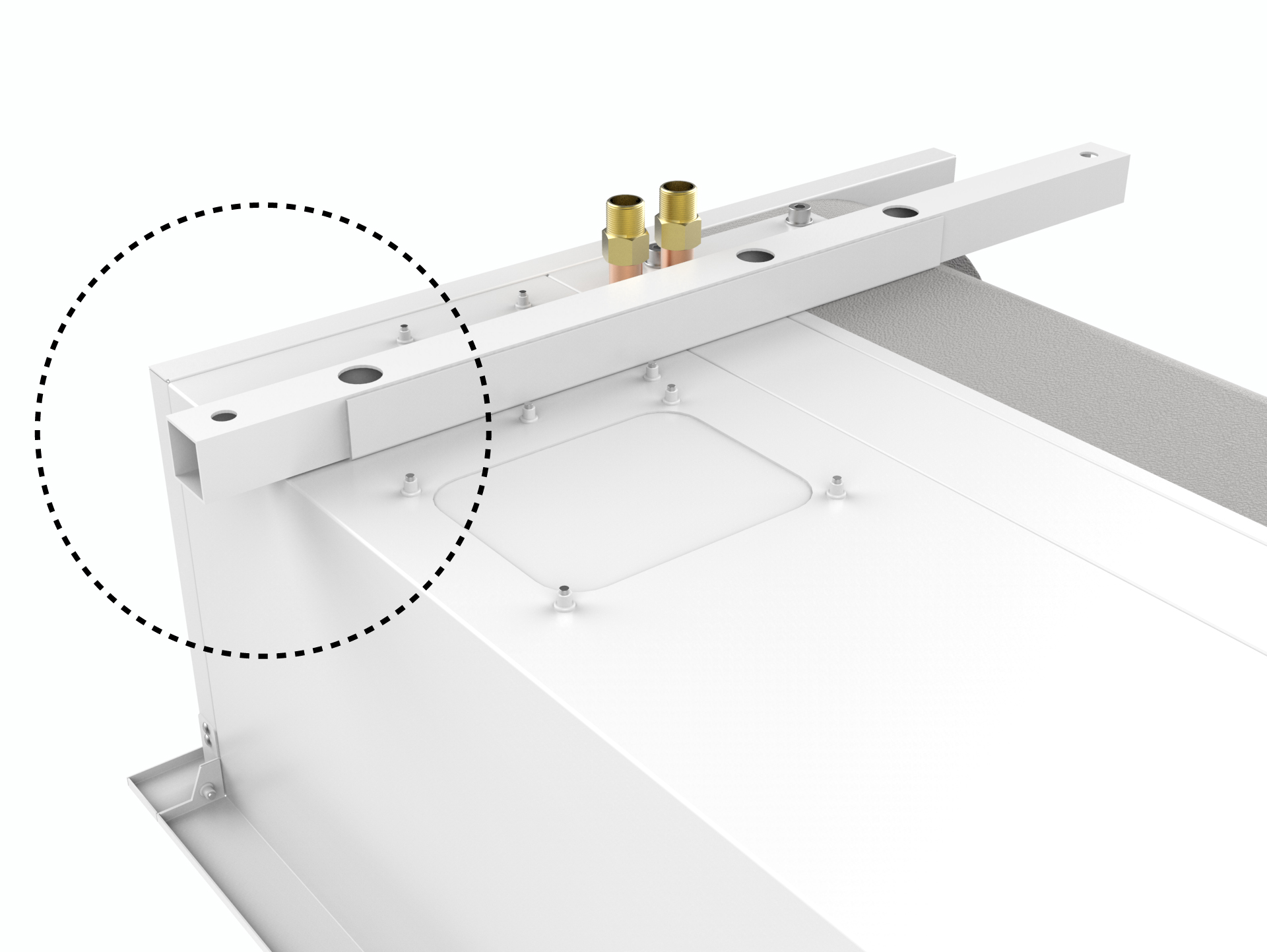

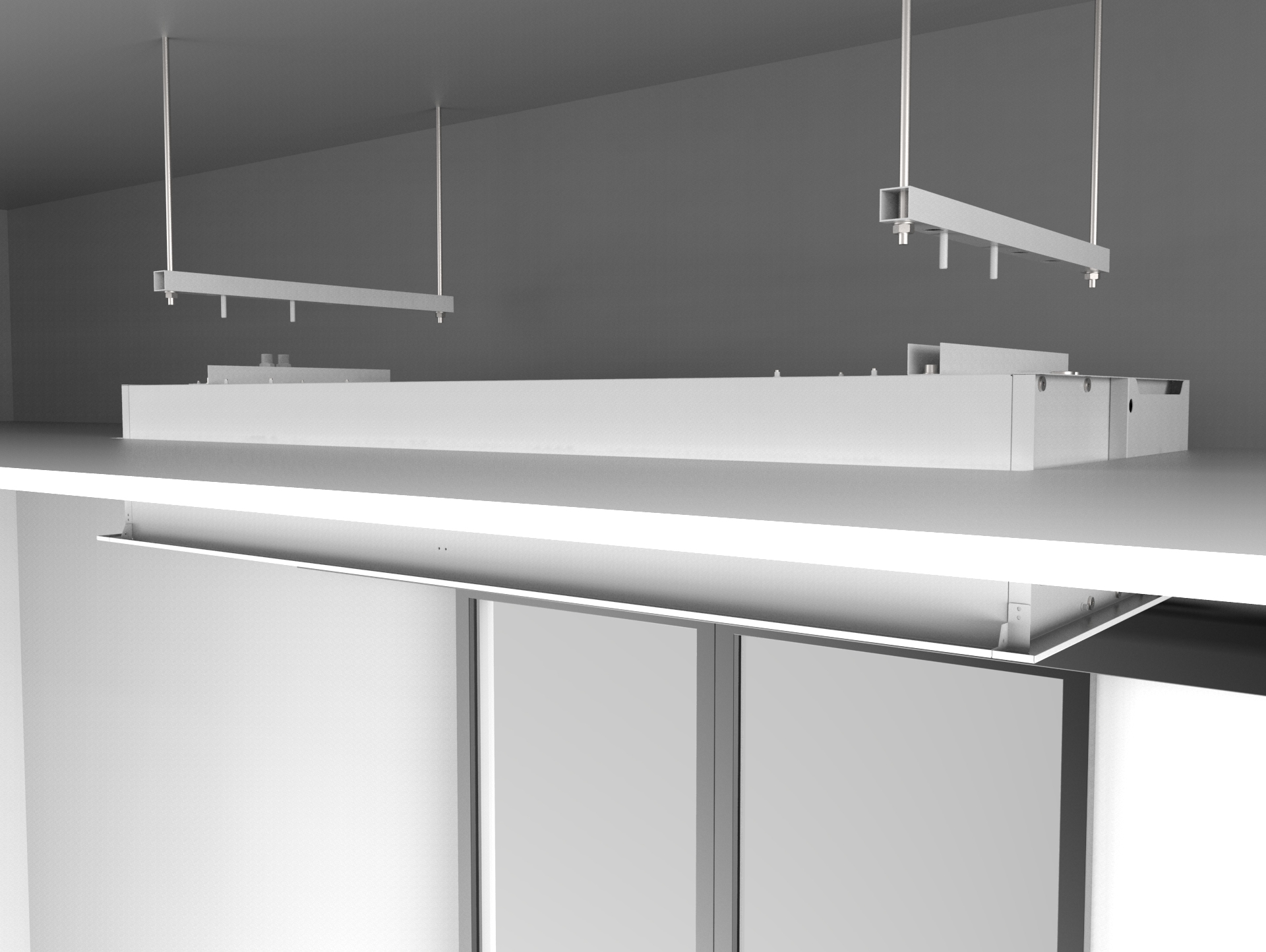

Завесы ELiS B оснащены держателями, которые позволяют установить аппарат.
