Основные параметры:

Мощность охлаждения:	до 100 кВт
Производительность:	до 21 000 м³/ч
Максимальная производительность свежего воздуха:	до 20000 м³/ч
КПД рекуперации тепла:	более 73,0%
Тепловая мощность:	20-167 кВт
Доступные варианты:	N, W, E, G
Вес:	616 - 1870 кг

Основные файлы

Общий каталог оборудования
18.42 MB

Печать

Краткая характеристика:

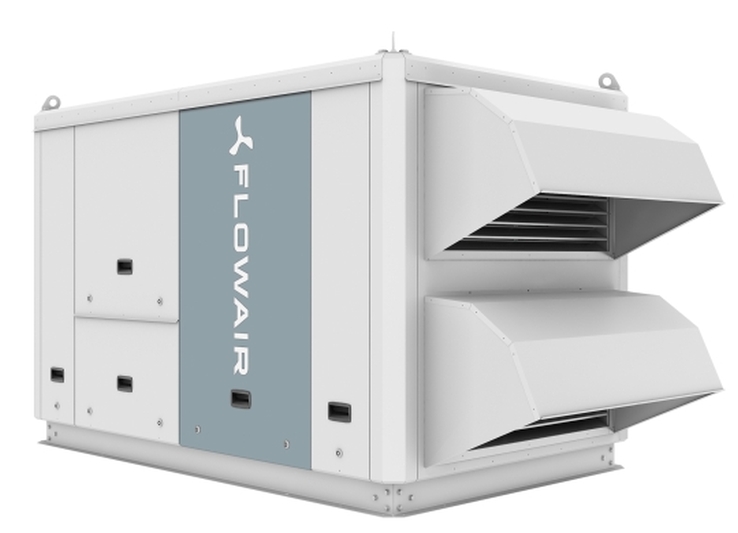

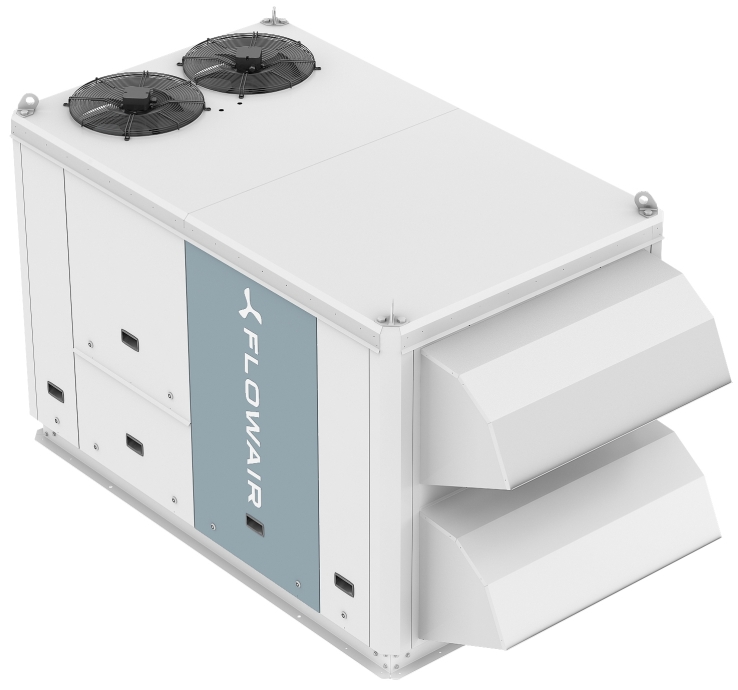

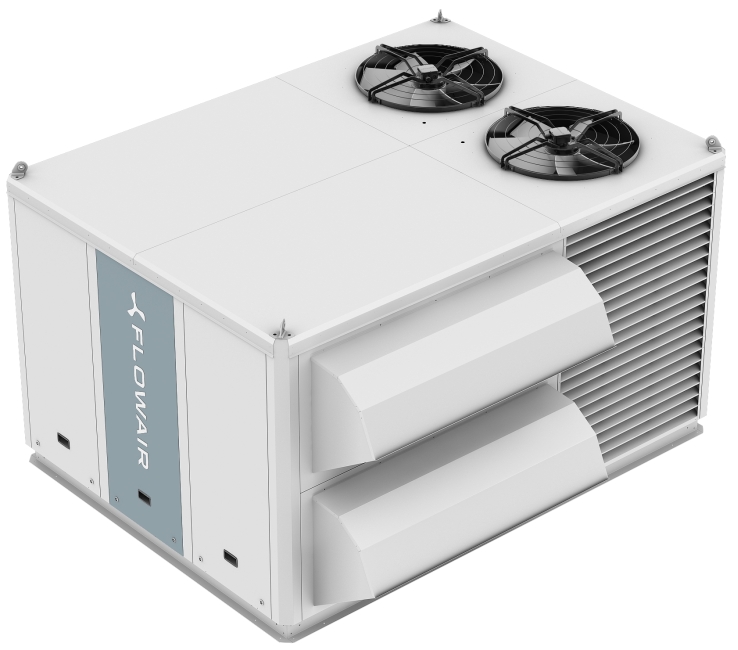

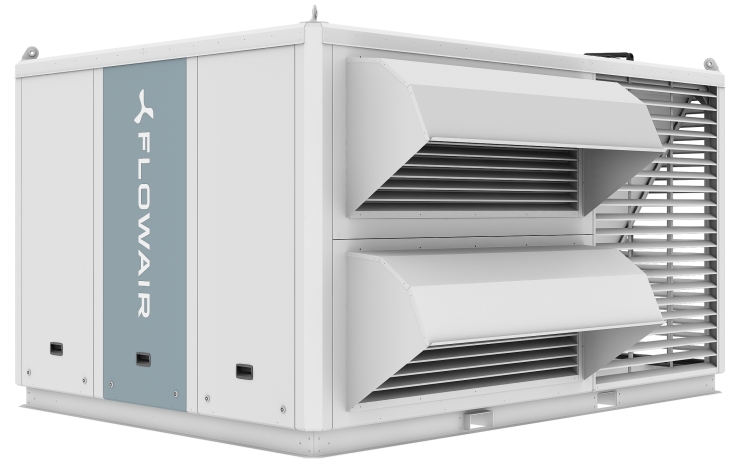

Агрегаты Cube 20-100 обеспечивают комплексную обработку воздуха: охлаждение, отопление и вентиляцию с рекуперацией тепла. Один корпус содержит охлаждающий агрегат, роторный рекуператор, воздухонагреватель и систему автоматики Siemens Climatix. Аппараты оснащены системой рекуперации тепла высокой эффективности и вентиляторами EC, которые обеспечивают низкое потребление энергии и позволяют настроить производительность аппаратов в зависимости от канальной системы. Агрегаты Cube 20 -100 могут быть оснащены водяным воздухонагревателем с реверсивным тепловым насосом и 3-ходовым клапаном, электрическим воздухонагревателем, функцией реверсивного теплового насоса с электрическим или газовым воздухонагревателем..

Доступные варианты:

Cube	20	-	R	W
	1		2	3

номинальная мощность охлаждения: 20-100 [кВт]

рекуперация тепла: R - роторный теплообменник

возможные версии:

N	-	без дополнительного воздухонагревателя
W	-	с водяным теплообменником
E	-	с электрическим воздухонагревателем
EHP	-	с функцией реверсивного насоса и электрическим воздухонагревателем
G	-	с газовым воздухонагревателем

Компактная конструкция, транспортные держатели и отверстия, а также самонесущая рама облегчают транспортировку и обеспечивают быструю установку, а применение минеральной ваты 50 мм снижает потери тепла и уровень акустической нагрузки.

Заполните анкету для подбора агрегатов Cube:

Предназначение:

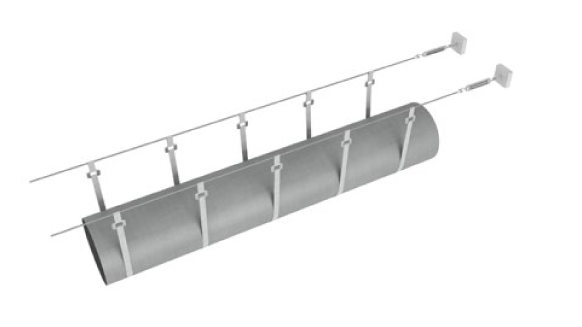

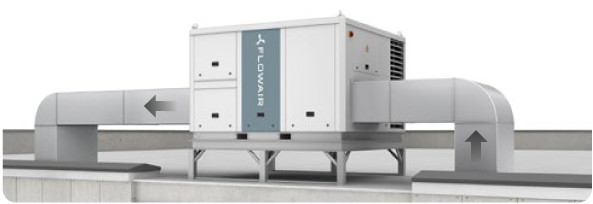

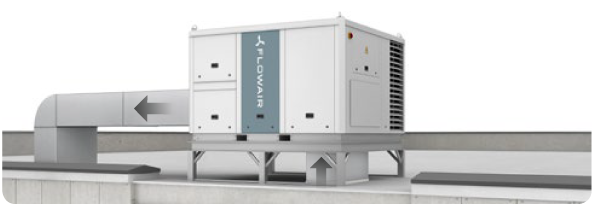

Широкая линейка руфтопов вместе с разными возможностями установки и высоким свободным напором гарантируют разные возможности применения. Агрегаты Cube идеально подходят для торговых центров, логистических центров, промышленных объектов, объектов общественного назначения, автозаправочных станций или магазинов. Применение инверторного компрессора в агрегате Cube 20 позволяет устанавливать оборудование в офисах и разного типа объектах с большим количеством помещений.

Автоматика:

Руфтопы Cube в стандарте оснащены системой автоматики Siemens Climatix с комнатным контроллером и комплектной системой управления.

узнайте больше

Технологии / Инновации / Преимущества:

Система охлаждения - применение инверторного компрессора или компрессоров в системе тандем позволяет регулировать мощность в зависимости от текущей потребности.

Вентиляторы EC - это сбережение электрической энергии и возможность плавных настроек производительности канальной установки.

Роторный рекуператор – встроенный внутри аппарата, без необходимости применения внешнего модуля, обеспечивает рекуперацию тепла

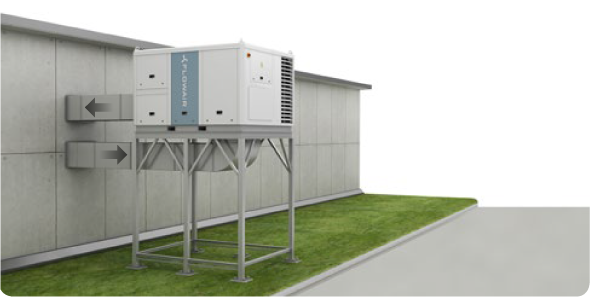

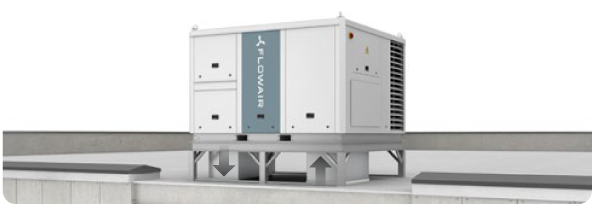

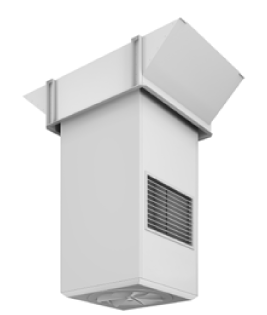

Подставка с крышным переходом и осевым нагнетателем – позволяет доставить наружный воздух непосредственно в помещение, без канальной установки.

Транспортные держатели – находятся в верхней части аппарата, позволяют быстро поднимать его без необходимости применения траверсов.

Корпус – изоляция минеральной шерстью 50мм обеспечивает тихую работу.

Технические параметры Cube 20-100

		Cube 20	Cube 40	Cube 60	Cube 80
		Cube 20	Cube 40	Cube 60	Cube 100 ^(******)
Охлаждение	Номинальная мощность охлаждения [кВт]	20	40	60	80
	Мощность охлаждения [кВт]*	21,1	37,5	65,1	75,2
	Коэффициент EER*	3,19	2,93	3,08	3,25
Реверсивный тепловой насос	Мощность отопления [кВт]*	24,2	43,8	71,4	81,9
	Коэффициент COP*	4,07	4,13	4,03	4,22
	Мощность охлаждения [кВт]*	19,9	38,7	67	77,5
	Коэффициент EER*	3,09	3,09	3,24	3,41
Компресоор	Тип компрессора	scroll (инвертный)	scroll (система тандем)	scroll (мультисистемный)	scroll (мультисистемный)
	Количество компрессоров	1	2	2	2
	Количество систем охлаждения	1	1	2	2
Водяной воздухонагреватель	Тепловая мощность [кВт]**	55	74	138	157
	Количество рядов теплообменника	2	2	2	2
	Патрубки [“]	наружная резьба, 1,25	наружная резьба, 1,25	наружная резьба, 1,25	наружная резьба, 1,5
	Падение давления [кПа]	0 (встроенный рециркуляционный насос)
Электрический воздухонагреватель	Тепловая мощность [кВт]	25	25	индивидуальный подбор
	Потребление тока [A]	36	36
	Ступени обогрева	3	3
Производительность	Номинальная производительность для свободного напора 350 Па [м³/ч]	5000	8000	16000	20000
	Номинальная производительность для свободного напора 0 Па [м³/ч]	5750	8800	17500	24000
	Минимальная производительность в режиме отопления [м³/ч]	1000	1600	3200	4000
	Минимальная производительность в режиме охлаждения [м³/ч]	2500	4000	8000	10000
Рекуперация тепла	Производительность для свежего воздуха [м³/ч]	до 5 000	до 5 000	до 11 000	до 13 000 (15 000)****
	Тип теплообменника	осевой	осевой	осевой	осевой
	КПД рекуперации тепла для Ecodesign [%]***	73,2	73,2	73,2	73,2 (73,0)^(****)
	Мощность рекуперации тепла для Ecodesign [кВт]***	24,6	24,6	53,9	63,7 (73,0)^(****)
Вентиляторы	Приточный вентилятор	радиальный EC, 1 шт.		радиальный EC, 2 шт.
	Вытяжной вентилятор	радиальный EC, 1 шт.		радиальный EC, 2 шт.
	Вентилятор испарителя	осевой AC, 2 шт.	осевой AC, 1 шт.	осевой AC, 2 шт.	осевой AC, 2 шт.
Конструкция	Патрубки каналов [мм]	приток: 900x500	приток: 900x500	приток: 1400x500	приток: 1500x500
	Патрубки каналов [мм]	вытяжка: 900x500	вытяжка: 900x500	вытяжка: 1400x500	вытяжка: 1500x500
	Фильтры	карманные, G4	карманные, G4	кассетные, G4	кассетные, G4
	Потребление тока (запуск) [A]	22 (50)	27 (90)	59 (101)	76 (125)
	Питание [В/Гц]	3x400/50	3x400/50 Hz	3x400/50	3x400/50
	Цвет	RAL 7047	RAL 7047	RAL 7047	RAL 7047
	Вес агрегата [кг]	615	820	1350	1630 (1870^****)

^* Для условий:
охлаждение: наружная температура: 35°C [TS], температура перед нагнетателем: 27°C [TS] / 19°C [TM]
обогрев: наружная температура 7°C [TS], 6°C [TM], температура перед нагнетателем: 20°C [TS]. TS - термометр сухой, TM - термометр влажный.
EER нетто = мощность охлаждения нетто / общая потребляемая мощность. COP нетто =тепловая мощность нетто/ общая потребляемая мощность.
^** Для температуры теплоносителя 70/50°С и температуры воздуха 8°С.
^*** Для разницы температуры приточного/ вытяжного воздуха 20К и сухого воздуха.
^**** В случае применения внешнего модуля рекуперации тепла.
^***** Не предусматривает потребление тока опционального электрического нагревателя.
^****** Доступность по запросу.

Производитель оставляет за собой право изменять технические характеристики и конструктивные параметры устройства.

Габариты Cube 20-100

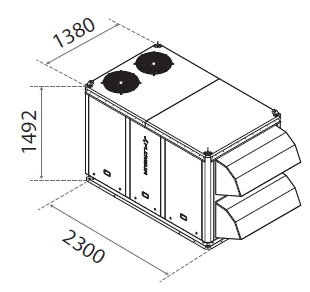

Cube 20

wymiary Cube 20

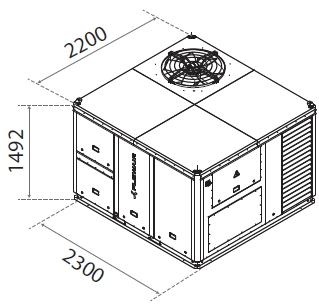

Cube 40

wymiary Cube 40

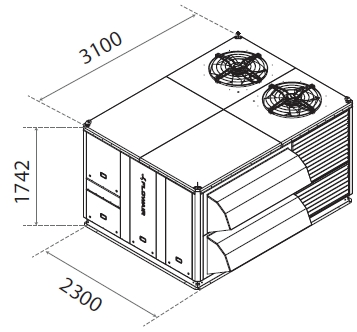

Cube 50-60

wymiary Cube 50-6

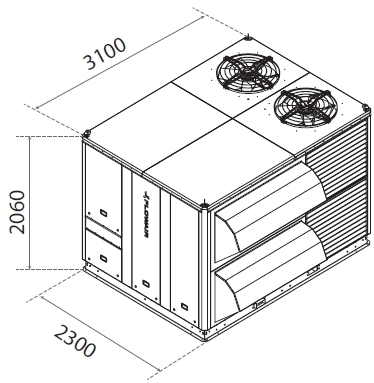

Cube 80-100

wymiary Cube 80-100

Тепловые мощности Cube 20

Cube 20
Tp1	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2
°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C
	Tw1/Tw2 = 90/70°C			Tw1/Tw2 = 80/60°C			Tw1/Tw2 = 70/50°C			Tw1/Tw2 = 60/40°C			Tw1/Tw2 = 45/35°C
	5000 м³/ч
0	88	3,87	49	76	3,35	43	65	2,84	36	53	2,33	30	43	3,75	24
5	81	3,58	51	70	3,07	45	59	2,56	38	47	2,06	32	37	3,22	26
8	77	3,41	52	66	2,90	46	55	2,40	40	44	1,90	33	34	2,92	27
10	75	3,30	53	64	2,80	47	53	2,30	40	41	1,79	34	31	2,72	28
12	72	3,19	54	61	2,69	48	50	2,19	41	39	1,69	35	29	2,52	29
15	69	3,02	55	58	2,53	49	47	2,03	42	35	1,54	36	26	2,22	30
16	67	2,97	56	56	2,47	49	45	1,98	43	34	1,48	36	24	2,12	30
18	65	2,86	57	54	2,37	50	43	1,88	43	32	1,38	37	22	1,92	31
20	63	2,75	57	52	2,26	51	41	1,77	44	29	1,28	38	20	1,73	32
	4000 м³/ч
0	75	3,32	52	66	2,88	46	56	2,44	39	46	2,00	32	37	3,22	26
5	70	3,07	54	60	2,64	48	50	2,20	41	41	1,77	34	32	2,77	28
8	66	2,92	56	57	2,49	49	47	2,06	42	38	1,63	35	29	2,51	29
10	64	2,83	56	55	2,40	49	45	1,97	43	36	1,55	36	27	2,33	29
12	62	2,73	57	53	2,31	50	43	1,88	43	33	1,46	36	25	2,16	30
15	59	2,59	58	49	2,17	51	40	1,75	44	30	1,32	37	22	1,91	31
16	58	2,54	59	48	2,12	52	39	1,70	45	29	1,28	38	21	1,82	32
18	56	2,45	59	46	2,03	52	37	1,61	45	27	1,19	38	19	1,66	32
20	54	2,36	60	44	1,95	53	35	1,53	46	25	1,11	39	17	1,49	33
	3500 м³/ч
0	69	3,02	54	60	2,62	47	51	2,22	40	42	1,83	33	34	2,93	27
5	63	2,79	56	55	2,40	49	46	2,01	42	37	1,62	35	29	2,52	29
8	60	2,66	57	52	2,27	50	43	1,88	43	34	1,49	36	26	2,28	30
10	58	2,57	58	50	2,19	51	41	1,80	44	32	1,41	37	25	2,13	30
12	56	2,49	59	48	2,10	52	39	1,72	45	31	1,33	37	23	1,97	31
15	54	2,36	60	45	1,98	53	36	1,59	46	28	1,21	38	20	1,74	32
16	53	2,31	60	44	1,93	53	36	1,55	46	27	1,17	39	19	1,66	32
18	51	2,23	61	42	1,85	54	34	1,47	47	25	1,09	39	17	1,51	33
20	49	2,15	62	40	1,77	54	32	1,39	47	23	1,01	40	16	1,36	33
	3000 м³/ч
0	61	2,70	57	53	2,35	50	46	1,99	42	38	1,64	35	30	2,62	28
5	57	2,50	59	49	2,15	51	41	1,80	44	33	1,45	36	26	2,26	30
8	54	2,38	60	46	2,03	52	38.5	1,69	45	31	1,34	37	24	2,04	31
10	52	2,30	60	45	1,96	53	37	1,61	45	29	1,27	38	22	1,91	31
12	51	2,22	61	43	1,88	54	35	1,54	46	27	1,19	39	20	1,77	32
15	48	2,11	62	40	1,77	54	33	1,43	47	25	1,09	39	18	1,56	33
16	47	2,07	62	40	1,73	55	32	1,39	47	24	1,05	40	17	1,49	33
18	45	2,00	63	38	1,66	55	30	1,32	48	23	0,98	40	16	1,36	33
20	44	1,92	63	36	1,59	56	29	1,25	48	21	0,91	41	14	1,22	34
	2000 м³/ч
0	45	1,99	63	40	1,74	55	34	1,48	47	28	1,22	39	22	1,94	31
5	42	1,85	64	36	1,59	56	31	1,34	48	25	1,08	40	19	1,67	32
8	40	1,76	64	34	1,51	57	29	1,25	49	23	1,00	41	18	1,52	33
10	39	1,70	66	33	1,45	58	27	1,20	50	22	0,95	41	16	1,41	33
12	37	1,64	66	32	1,39	58	26	1,14	50	21	0,89	42	15	1,31	34
15	35	1,56	67	30	1,31	59	24	1,06	51	19	0,81	42	13	1,16	35
16	35	1,53	67	29	1,28	59	24	1,04	51	18	0,79	43	13	1,11	35
18	34	1,48	68	28	1,23	60	23	0,98	51	17	0,73	43	12	1,01	35
20	32	1,42	68	27	1,18	60	21	0,93	52	16	0,68	43	11	0,91	36

Тепловые мощности Cube 40

Cube 40
Tp1	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2
°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C
	Tw1/Tw2 = 90/70°C			Tw1/Tw2 = 80/60°C			Tw1/Tw2 = 70/50°C			Tw1/Tw2 = 60/40°C			Tw1/Tw2 = 45/35°C
	V=8000 м³/ч
0	119	5,3	42	104	4,56	36	88	3,85	31	72	3,14	25	59	5,09	20
5	111	4,9	44	95	4,17	39	79	3,48	33	64	2,78	28	50	4,38	23
8	105	4,6	46	90	3,95	40	74	3,25	35	59	2,56	29	46	3,96	24
10	102	4,5	47	86	3,80	41	71	3,11	36	56	2,42	30	42	3,68	25
12	98	4,3	48	83	3,65	42	68	2,96	37	52	2,28	31	39	3,41	26
15	93	4,1	49	78	3,43	44	63	2,75	38	47	2,07	32	35	3,00	28
16	92	4,0	50	77	3,36	44	61	2,68	39	46	2,00	33	33	2,87	28
18	88	3,9	51	73	3,21	45	58	2,54	40	43	1,85	34	30	2,60	29
20	85	3,7	52	70	3,07	46	55	2,40	40	39	1,72	35	27	2,33	30
	7000 м³/ч
0	110	4,8	44	95	4,19	38	81	3,54	32	66	2,89	26	54	4,68	21
5	101	4,5	46	87	3,83	40	73	3,20	35	59	2,56	29	46	4,02	24
8	97	4,3	48	83	3,63	42	68	2,99	36	54	2,36	30	42	3,64	25
10	94	4,1	49	79	3,49	43	65	2,86	37	51	2,22	31	39	3,38	26
12	90	4,0	50	76	3,35	44	62	2,73	38	48	2,10	32	36	3,13	27
15	86	3,8	51	72	3,15	45	58	2,53	39	44	1,90	33	32	2,76	28
16	84	3,7	51	70	3,09	46	56	2,46	40	42	1,84	34	30	2,64	29
18	81	3,6	52	67	2,95	47	53	2,33	41	39	1,71	35	28	2,39	30
20	78	3,4	53	64	2,82	47	50	2,20	42	36	1,58	36	25	2,15	31
	6000 м³/ч
0	99	4,4	46	86	3,79	40	73	3,20	34	60	2,62	28	49	4,23	23
5	92	4,0	48	79	3,47	42	66	2,89	36	53	2,32	30	42	3,64	25
8	87	3,9	50	75	3,28	44	62	2,71	38	49	2,14	31	38	3,29	26
10	85	3,7	51	72	3,16	45	59	2,59	38	46	2,02	32	35	3,06	27
12	82	3,6	52	69	3,03	45	56	2,47	39	44	1,90	33	33	2,84	28
15	77	3,4	53	65	2,85	47	52	2,29	41	40	1,73	34	29	2,50	29
16	76	3,4	53	64	2,79	47	51	2,23	41	38	1,67	35	28	2,39	30
18	73	3,2	54	61	2,67	48	48	2,12	42	36	1,55	36	25	2,17	30
20	71	3,1	55	58	2,56	49	46	2,00	43	33	1,44	36	22	1,95	31
	V=5000 м³/ч
0	88	3,9	49	76	3,35	43	65	2,84	36	53	2,33	30	43	3,75	24
5	81	3,6	51	70	3,07	45	59	2,56	38	47	2,06	32	37	3,22	26
8	77	3,4	52	66	2,90	46	55	2,40	40	44	1,90	33	34	2,92	27
10	75	3,3	53	64	2,80	47	53	2,30	40	41	1,79	34	31	2,72	28
12	72	3,2	54	61	2,69	48	50	2,19	41	39	1,69	35	29	2,52	29
15	69	3,0	55	58	2,53	49	47	2,03	42	35	1,54	36	26	2,22	30
16	67	3,0	56	56	2,47	49	45	1,98	43	34	1,48	36	24	2,12	30
18	65	2,9	57	54	2,37	50	43	1,88	43	32	1,38	37	22	1,92	31
20	63	2,8	57	52	2,26	51	41	1,77	44	29	1,28	38	20	1,73	32
	V=4000 м³/ч
0	75	3,3	52	66	2,88	46	56	2,44	39	46	2,00	32	37	3,22	26
5	70	3,1	54	60	2,64	48	50	2,20	41	41	1,77	34	32	2,77	28
8	66	2,9	56	57	2,49	49	47	2,06	42	38	1,63	35	29	2,51	29
10	64	2,8	56	55	2,40	49	45	1,97	43	36	1,55	36	27	2,33	29
12	62	2,7	57	53	2,31	50	43	1,88	43	33	1,46	36	25	2,16	30
15	59	2,6	58	49	2,17	51	40	1,75	44	30	1,32	37	22	1,91	31
16	58	2,5	59	48	2,12	52	39	1,70	45	29	1,28	38	21	1,82	32
18	56	2,5	59	46	2,03	52	37	1,61	45	27	1,19	38	19	1,66	32
20	54	2,4	60	44	1,95	53	35	1,53	46	25	1,11	39	17	1,49	33

Тепловые мощности Cube 60

Cube 60
Tp1	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2
°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C
	Tw1/Tw2 = 90/70°C			Tw1/Tw2 = 80/60°C			Tw1/Tw2 = 70/50°C			Tw1/Tw2 = 60/40°C			Tw1/Tw2 = 45/35°C
	16000 м³/ч
0	220	9,68	38	191	8,40	33	163	7,12	28	134	5,84	23	108	9,41	19
5	203	8,97	41	175	7,70	36	147	6,44	31	119	5,17	26	93	8,11	22
8	194	8,55	43	166	7,29	38	138	6,03	33	109	4,77	28	85	7,35	23
10	188	8,27	44	160	7,02	39	132	5,77	34	104	4,52	29	79	6,84	24
12	181	8,00	45	154	6,75	40	126	5,50	35	98	4,26	30	73	6,34	25
15	172	7,59	47	145	6,35	42	117	5,11	36	89	3,87	31	64	5,60	27
16	169	7,45	47	142	6,22	42	114	4,98	37	86	3,74	32	62	5,35	27
18	163	7,18	48	136	5,95	43	108	4,72	38	80	3,49	33	56	4,86	28
20	157	6,92	49	130	5,70	44	102	4,47	39	74	3,23	34	50	4,37	29
	14000 м³/ч
0	202	8,92	40	176	7,74	35	150	6,56	30	124	5,39	25	100	8,67	20
5	187	8,26	43	162	7,10	38	136	5,94	32	109	4,77	27	86	7,48	22
8	179	7,87	45	153	6,72	39	127	5,56	34	101	4,41	29	78	6,77	24
10	173	7,62	46	147	6,47	40	122	5,32	35	96	4,17	30	73	6,31	25
12	167	7,36	47	142	6,22	41	116	5,08	36	90	3,93	31	67	5,85	26
15	159	6,99	48	133	5,85	43	108	4,72	38	82	3,58	32	59	5,16	28
16	156	6,86	49	130	5,73	43	105	4,60	38	79	3,46	33	57	4,93	28
18	150	6,62	50	125	5,49	45	100	4,36	39	74	3,22	34	52	4,48	29
20	145	6,37	51	120	5,25	46	94	4,12	40	69	2,99	35	46	4,03	30
	12000 м³/ч
0	184	8,10	43	160	7,03	37	136	5,96	32	112	4,90	26	91	7,87	21
5	170	7,50	45	147	6,45	40	123	5,39	34	100	4,34	29	78	6,79	24
8	162	7,14	47	139	6,10	41	115	5,06	36	92	4,01	30	71	6,15	25
10	157	6,91	48	134	5,87	42	110	4,84	37	87	3,79	31	66	5,73	26
12	152	6,68	49	129	5,65	43	105	4,61	38	82	3,57	32	61	5,31	27
15	144	6,34	50	121	5,32	45	98	4,29	39	75	3,25	33	54	4,69	28
16	141	6,23	51	118	5,20	45	96	4,18	39	72	3,15	34	52	4,48	29
18	136	6,00	52	113	4,98	46	91	3,96	40	67	2,93	35	47	4,08	30
20	131	5,78	53	109	4,77	47	86	3,75	41	62	2,72	36	42	3,67	31
	10000 м³/ч
0	163	7,19	45	142	6,25	40	121	5,31	34	100	4,36	28	81	7,00	22
5	151	6,66	48	131	5,73	42	110	4,80	36	89	3,87	30	70	6,04	25
8	144	6,35	49	124	5,43	43	103	4,50	37	82	3,57	32	63	5,47	26
10	139	6,14	50	119	5,22	44	98	4,30	38	78	3,38	32	59	5,10	27
12	135	5,94	51	114	5,02	45	94	4,11	39	73	3,19	33	54	4,73	28
15	128	5,64	53	108	4,73	47	87	3,82	41	67	2,90	35	48	4,18	29
16	126	5,54	53	105	4,63	47	85	3,72	41	64	2,81	35	46	3,99	30
18	121	5,34	54	101	4,43	48	81	3,53	42	60	2,62	36	42	3,63	30
20	117	5,14	55	97	4,24	49	76	3,34	43	56	2,43	37	38	3,27	31
	8000 м³/ч
0	141	6,20	49	123	5,39	43	105	4,58	36	87	3,77	30	70	6,04	24
5	130	5,74	51	113	4,94	45	95	4,15	39	77	3,34	32	60	5,21	26
8	124	5,47	53	107	4,68	46	89	3,89	40	71	3,09	33	54	4,72	28
10	120	5,29	53	103	4,51	47	85	3,72	41	67	2,92	34	51	4,40	28
12	116	5,12	54	99	4,33	48	81	3,55	41	63	2,76	35	47	4,08	29
15	110	4,85	55	93	4,08	49	75	3,30	43	58	2,51	36	42	3,61	30
16	108	4,77	56	91	3,99	50	73	3,21	43	56	2,43	37	40	3,45	31
18	104	4,60	57	87	3,83	50	70	3,05	44	52	2,27	37	36	3,14	31
20	100	4,43	58	83	3,66	51	66	2,89	45	48	2,10	38	33	2,83	32

Тепловые мощности Cube 80 - 100

Cube 80 - 100
Tp1	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2	PT	Qw	Tp2
°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C	кВт	м³/ч	°C
	Tw1/Tw2 = 90/70°C			Tw1/Tw2 = 80/60°C			Tw1/Tw2 = 70/50°C			Tw1/Tw2 = 60/40°C			Tw1/Tw2 = 45/35°C
	20000 м³/ч
0	251	11,06	35	218	9,59	30	186	8,12	26	153	6,65	21	124	10,74	17
5	232	10,24	38	200	8,79	33	168	7,34	29	135	5,89	24	107	9,26	20
8	221	9,76	40	189	8,32	35	157	6,88	31	125	5,44	26	97	8,39	22
10	214	9,45	41	182	8,01	36	150	6,58	32	118	5,14	27	90	7,81	23
12	207	9,13	42	175	7,71	38	143	6,27	33	111	4,85	28	83	7,24	24
15	197	8,67	44	165	7,25	39	133	5,83	35	101	4,40	30	74	6,38	26
16	193	8,51	44	162	7,10	40	130	5,68	35	98	4,25	30	70	6,10	26
18	186	8,21	46	155	6,80	41	123	5,39	36	91	3,96	32	64	5,54	27
20	179	7,90	47	148	6,50	42	116	5,09	37	84	3,67	33	57	4,98	29
	16000 м³/ч
0	220	9,68	38	191	8,40	33	163	7,12	28	134	5,84	23	108	9,41	19
5	203	8,97	41	175	7,70	36	147	6,44	31	119	5,17	26	93	8,11	22
8	194	8,55	43	166	7,29	38	138	6,03	33	109	4,77	28	85	7,35	23
10	188	8,27	44	160	7,02	39	132	5,77	34	104	4,52	29	79	6,84	24
12	181	8,00	45	154	6,75	40	126	5,50	35	98	4,26	30	73	6,34	25
15	172	7,59	47	145	6,35	42	117	5,11	36	89	3,87	31	64	5,60	27
16	169	7,45	47	142	6,22	42	114	4,98	37	86	3,74	32	62	5,35	27
18	163	7,18	48	136	5,95	43	108	4,72	38	80	3,49	33	56	4,86	28
20	157	6,92	49	130	5,70	44	102	4,47	39	74	3,23	34	50	4,37	29
	14000 м³/ч
0	202	8,92	40	176	7,74	35	150	6,56	30	124	5,39	25	100	8,67	20
5	187	8,26	43	162	7,10	38	136	5,94	32	109	4,77	27	86	7,48	22
8	179	7,87	45	153	6,72	39	127	5,56	34	101	4,41	29	78	6,77	24
10	173	7,62	46	147	6,47	40	122	5,32	35	96	4,17	30	73	6,31	25
12	167	7,36	47	142	6,22	41	116	5,08	36	90	3,93	31	67	5,85	26
15	159	6,99	48	133	5,85	43	108	4,72	38	82	3,58	32	59	5,16	28
16	156	6,86	49	130	5,73	43	105	4,60	38	79	3,46	33	57	4,93	28
18	150	6,62	50	125	5,49	45	100	4,36	39	74	3,22	34	52	4,48	29
20	145	6,37	51	120	5,25	46	94	4,12	40	69	2,99	35	46	4,03	30
	12000 м³/ч
0	184	8,10	43	160	7,03	37	136	5,96	32	112	4,90	26	91	7,87	21
5	170	7,50	45	147	6,45	40	123	5,39	34	100	4,34	29	78	6,79	24
8	162	7,14	47	139	6,10	41	115	5,06	36	92	4,01	30	71	6,15	25
10	157	6,91	48	134	5,87	42	110	4,84	37	87	3,79	31	66	5,73	26
12	152	6,68	49	129	5,65	43	105	4,61	38	82	3,57	32	61	5,31	27
15	144	6,34	50	121	5,32	45	98	4,29	39	75	3,25	33	54	4,69	28
16	141	6,23	51	118	5,20	45	96	4,18	39	72	3,15	34	52	4,48	29
18	136	6,00	52	113	4,98	46	91	3,96	40	67	2,93	35	47	4,08	30
20	131	5,78	53	109	4,77	47	86	3,75	41	62	2,72	36	42	3,67	31
	10000 м³/ч
0	163	7,19	45	142	6,25	40	121	5,31	34	100	4,36	28	81	7,00	22
5	151	6,66	48	131	5,73	42	110	4,80	36	89	3,87	30	70	6,04	25
8	144	6,35	49	124	5,43	43	103	4,50	37	82	3,57	32	63	5,47	26
10	139	6,14	50	119	5,22	44	98	4,30	38	78	3,38	32	59	5,10	27
12	135	5,94	51	114	5,02	45	94	4,11	39	73	3,19	33	54	4,73	28
15	128	5,64	53	108	4,73	47	87	3,82	41	67	2,90	35	48	4,18	29
16	126	5,54	53	105	4,63	47	85	3,72	41	64	2,81	35	46	3,99	30
18	121	5,34	54	101	4,43	48	81	3,53	42	60	2,62	36	42	3,63	30
20	117	5,14	55	97	4,24	49	76	3,34	43	56	2,43	37	38	3,27	31

Tp1 - темп. воздуха после рекуперации тепла (перед водяным теплообменником
PT - тепловая мошность водяного теплообменника
Qw - расход воды через теплообменник
Tp2 - номинальная темп. нагнетаемого воздуха
Tw1 - темп. воды на входе в теплообменник
Tw2 - темп. воды на выходе из теплообменника
V - объем воздуха
