Продукти

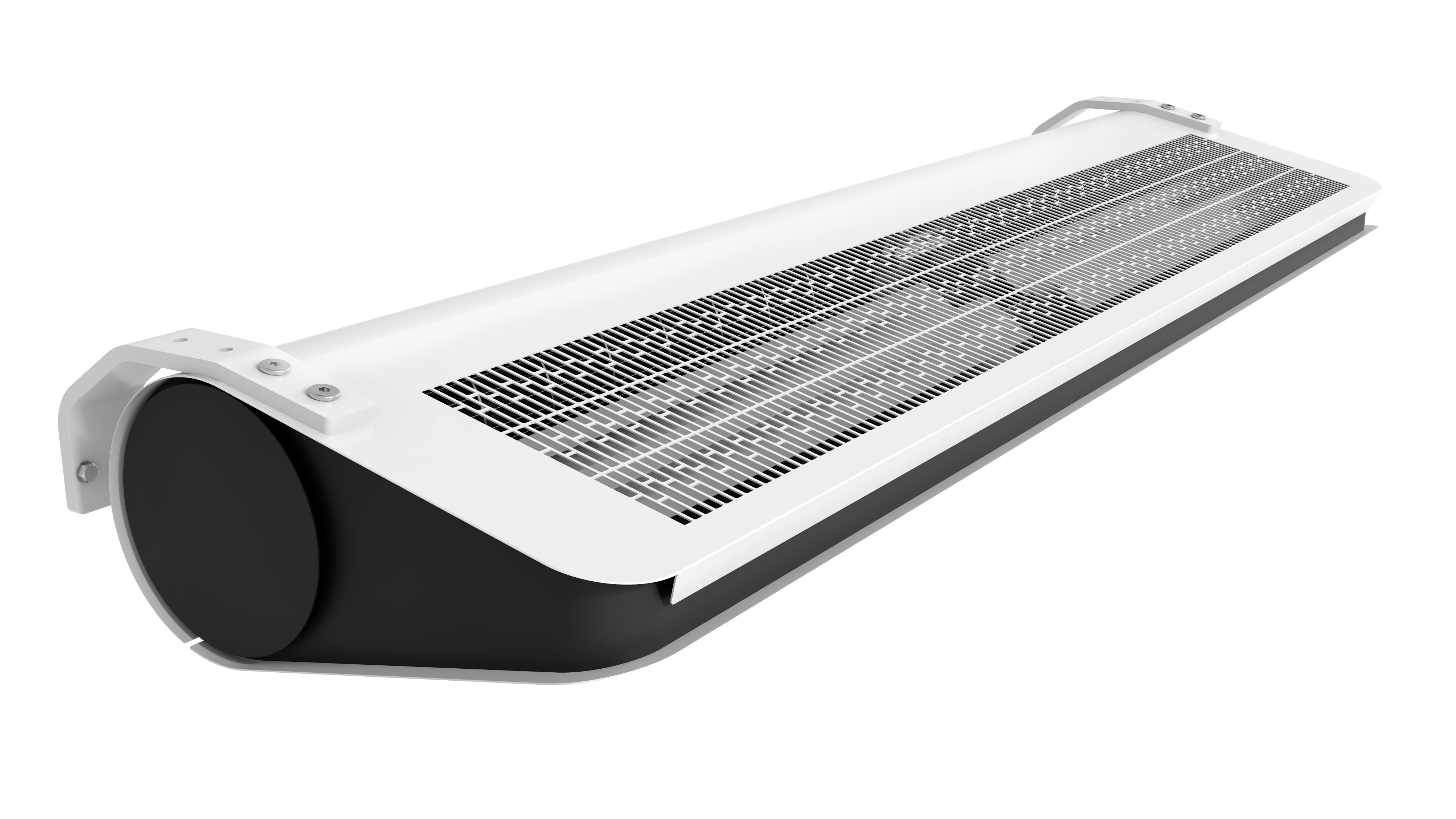

Slim

Основні параметри:

Довжина потоку повітря: 3,2 м
Продуктивність: 750-3000 м3/год
Вага: 14,7-26,9 кг
Корпус: сталь
Колір: біло-чорний или чорний

Автоматика Slim

Автоматика Slim

Основні файли

Печать

   Коротка характеристика:

Високоякісні повітряні завіси Slim, дозволяють створити повітряний бар’єр в дверному отворі і зменьшити тепловтрати від зовнішнього, холодного повітря, яке подається всередину приміщення взимку, а також попадання теплого повітря в приміщення кондиціонуванням.

Повітряні завіса Slim запроектована таким чином, щоб бути майже безшумною. І так, завдяки унікальній конструкції і компонентам яки використовуються, рівень генерованого шуму в безшумному режимі не перевищує інтенсивності звуку розмови.

Завіси Slim доступні в 3 розмірах: 1 м, 1,5 м i 2 м и 3 вариантах обогрева: с водяным теплообменником, с электрическим обогревом и без теплообменника («холодная»).
В стандартном оснащении завесы Slim выступают в 2 цветовых вариантах: белые с черными элементами и черные.

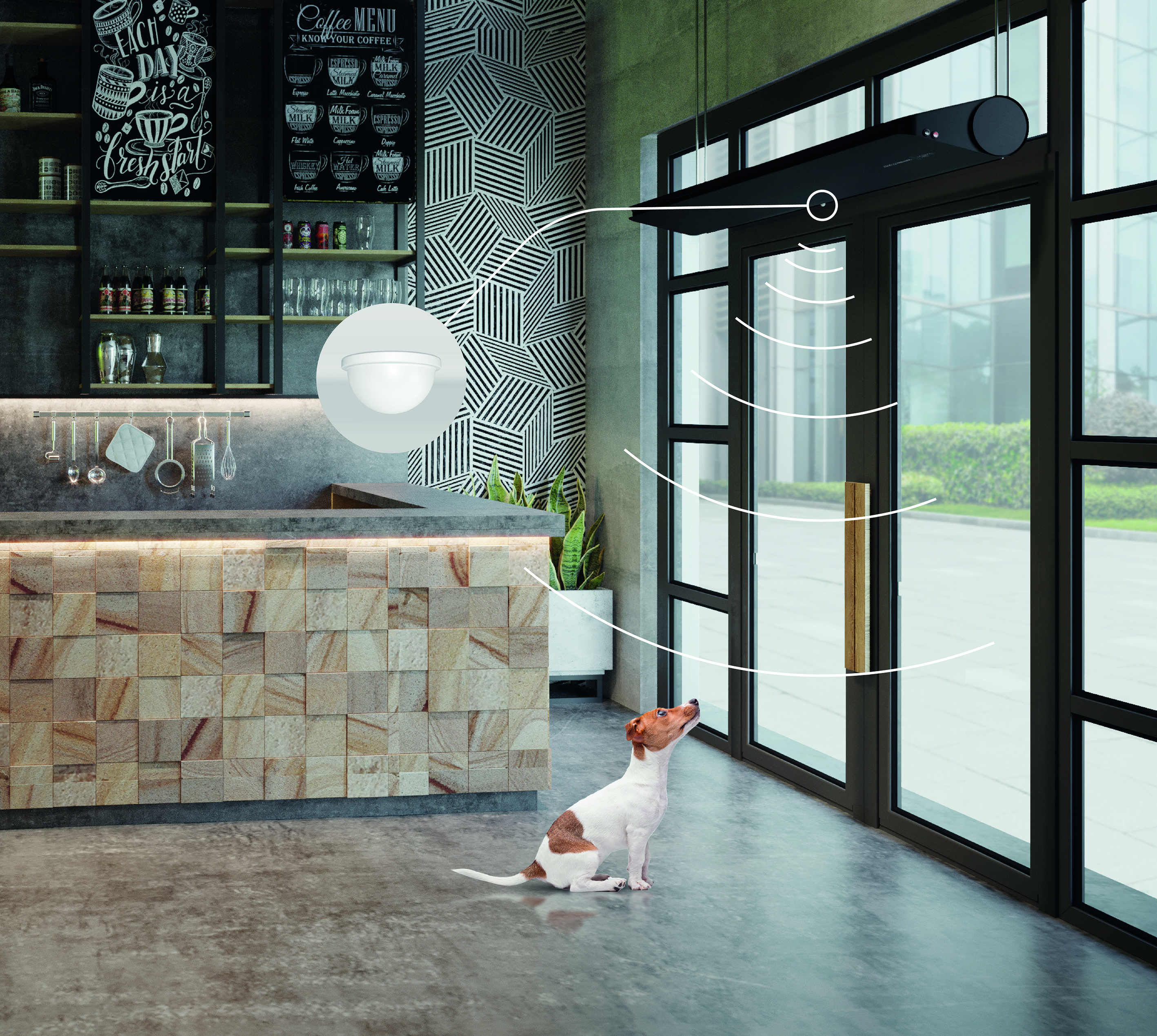

Завіси Slim з бортовим управлінням оснащенні також датчиком руху, який включає завісу при виявлені руху в навколишньому середовищі. Завдяки цьому, завіса сама знає, коли процювати. Для работи не треба додатковий дверний датчик або автоматика.

   Призначення:

Slim - це найбыльш вузька повітряна завіса на ринку, яка по дизайну, кольору, асортименту і розміру підходить до 99% типів дверей.. Вона буде ефективно працювати на середніх об’єктах, таких як спортзали, супермаркети, торгові центри, а також в невеликих приміщеннях, таких як магазини, готелі, офіси, ресторани і т..д. і т.п.. Завіси Slim можна встановлювати как і вертикально, так і горизонтально.


   Автоматика:

В стандартну комплектацію завіси вбудовані клавішні перемикачі, які дозволяють автоматично налаштовувати обладання в залежності від сигналу датчика руху.
Завіса адаптована також для управління с допомогою регулятора швидкості TS або інноваційного контролера T-box.

взнайте більше


   Переваги завіси Slim — рішення 4i

  • INTELLIGENT — розумна економія
    Plug&play — обладнання має вбудоване управління, яке дозволяє автоматично працювати в залежності від сигналу датчика руху. Завдяки цьому завіса знає, коли працвати. Вбудовані кнопки на боковій стороні завіси дозволяють легко і швидко міняти режими роботи.
  • IMPROVING AIR — покращення якості повітря.
    Конструкція завіси Slim захищає від небажаного попадання повітря по всії ширині дверного отвору. Завіса може працювати з зовнішнім фільтром, який покращує якість повітря і захищає обладання від попадання пороху і бруду.
  • INVISIBLE — тиха работа
    Завіса Slim створена таким чином, щоб не попадати в очі. Вузька конструкція робить її незамітною. Тихо працює навіть на найбільшій швидкості.
  • IDEAL — адаптована до Вашого бізнесу
    Обладнання підходить для 99% дверных отворів — це найбільш вузька завіса на ринку, довжина якої складає рівно 1м, 1,5м і 2м.


Технічні параметри Slim

  Slim E-100 Slim W-100 Slim N-100 Slim E-150 Slim W-150 Slim N-150 Slim E-200 Slim W-200 Slim N-200
Живлення [В/Гц] 230/50 або 3 x400 / 50 230 / 50 230 / 50 230/50 або 3 x400 / 50 230 / 50 230 / 50 230/50 або 3 x400 / 50 230 / 50 230 / 50
Споживання потужності [кВт] 0,13 0,12 0,14 0,195 0,17 0,2 0.23 0,23 0,23
Споживання току [A] 0,5 0,5 0,6 0,8 0,7 0,8 1 1 1
IP 20 20 20 20 20 20 20 20 20
Патрубок [``] - 1/2 - - 1/2 - - 1/2 -
Продуктивнiсть [м3/год] (1) 800-1300 750-1100 800-1400 1250-2200 1200-1950 1300-2300 1900-3000 1400-2850 1300-3000
Рівень акустичного току5м [дБ(A)] (2) 43-55,5 45-54,5 42,5-57 40-54 44-56 41-56 42-57 37-58 33.5-56
Рівень акустичного току 3м [дБ(A)] (2) 44-56,5 46-55,5 43,5-58 41-55 45-57 42-57 43-58 38-59 34,5-57
Рівень акустичногої потужності [дБ(A)] (3) 59-71,5 61-70,5 58,5-73 56-70 59-72 56-72 60-73 53-74 49,5-72
Теплова потужність [кВт] (4) 2-5 1,2-12,1 - 3-9 2,6-21,0 - 4-12 3,7-29,3 -
Макс. темп. теплоносія [oC] - 110 - - 110 - - 110
Макс. робочий тиск [MПa] - 1,6 - - 1,6 - - 1,6 -
Зростання температури (T)[oC] (4) 4,0-24,0 3,0-32,5 - 6,0-32,0 4,0-32,0 - 6,0-32,0 4,0-30,5 -
Вага апарату [кг] 15,1 16,2 14,7 19,6 21,5 19 24,6 26,9 23,8
Довжина потоку повітра [м] 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

(1) Згідно розпорядження ISO 27327-1
(2) Рівень акустичного тиску для приміщення з коефіцієнтом звукопоглинання, об’ємом 1500 м3, коефіцієнтом Q=2
(3) Рівень акустичної потужності згідно розпорядженняISO 27327-1
(4) Slim W, діапазони потужності і темп. визначені для параметрів: III швідкість вентилятора, темп. теплоносія 40/30oC, темп. на вході в апарат 20oC — III швидкість вентилятора, темп. теплоносія 110/90oC, темп. на вході в апарат 0oC; Slim E діапазон потужності для роботи при умовах роботи від 1N 230/50 до 3N 400/50.

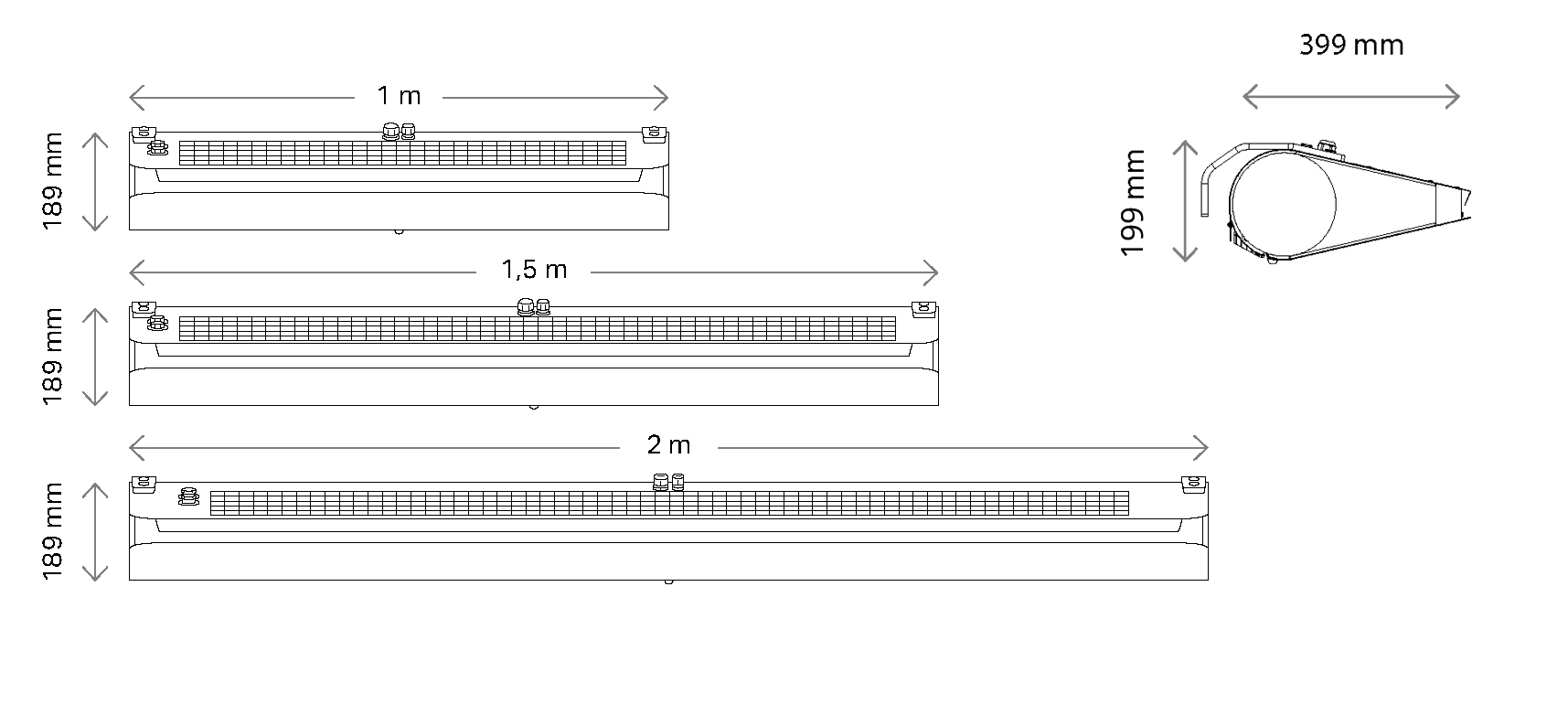

Габарити Slim

slim-wymiary

З метою розрахунку теплових потужностей, користуйтесь, будь-ласка, нашим калькулятором внизу внизу:

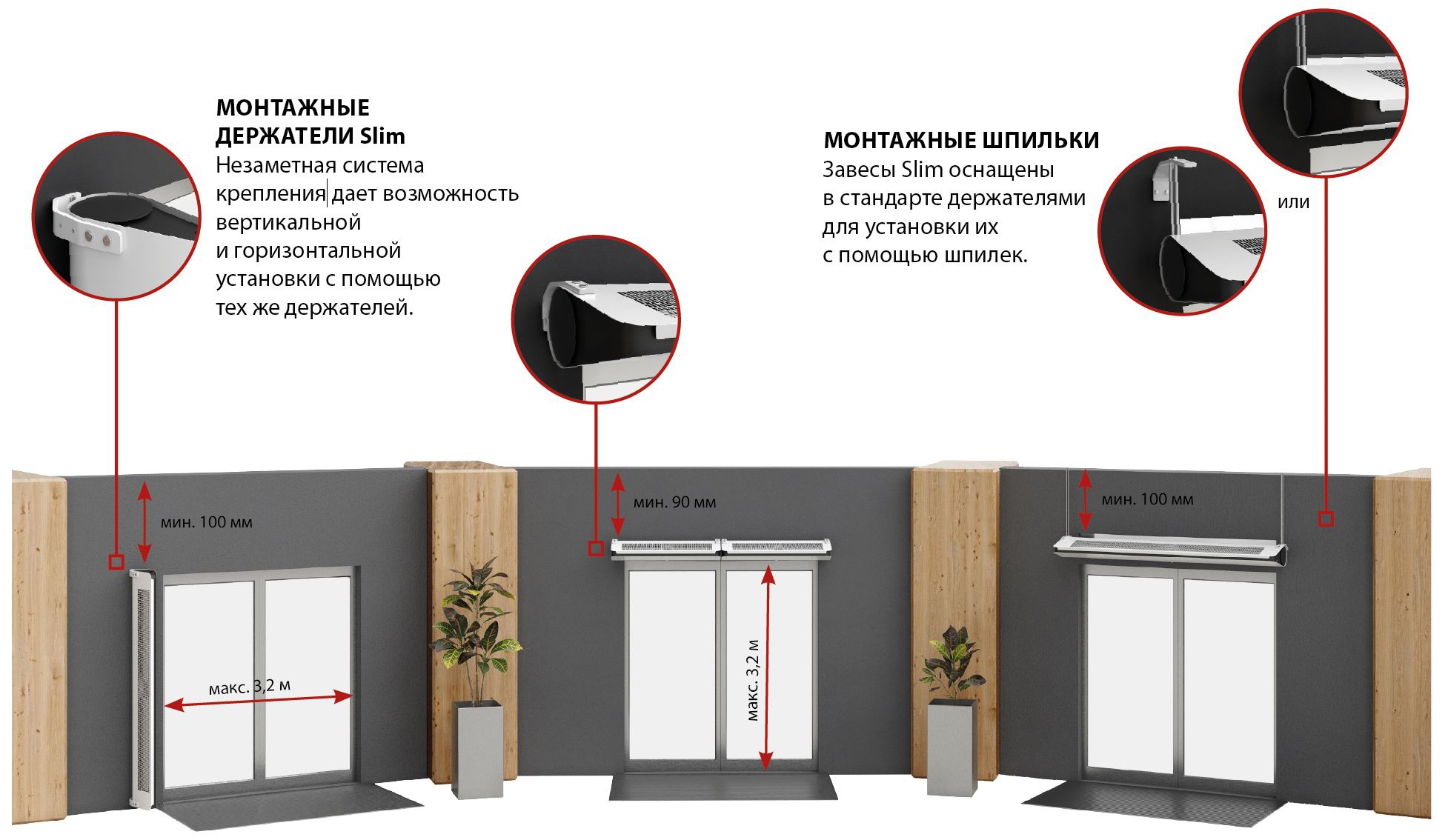

Горизонтальна і вертикальна установка

Повітряні завіси Slim пристосовані для горизонтальної і вертикальної установки без обмеження простору всередині приміщення. Існує можливість горизонтального монтажу завіси з допомогою кріпильних тримачів (безпосередньо до бетонних перегородок) або на шпильках над скляними дверима, створюючи разом з ними майже непомітну лінію з дверними крылами. Можлива також вертикальна установка з допомогою тих же кріпилних тримачів, що і для горизонтальної установки.

  • Технічна документація

    (5.62 MB)

  • CAD

    (1.55 MB)

  • RFA

    (9.46 MB)

  • Сертифікати

    (223.74 kB)

  • Каталог обладнання

    (18.12 MB)
