Основні параметри:

Obciążenie cieplne:	20,6-72,5 kW
Moc grzewcza:	18,3-63,8 kW
Nominalne natężenie przepływu powietrza:	7800 m³/h
Masa:	55-133 kg

Индексы продукта:
11010; 11011; 11012; 11013; 11014; 11015; 11016; 11030; 11031; 11032

Печать Подбор аппаратов

Krótka charakterystyka:

Nagrzewnica gazowa przeznaczona do ogrzewania wewnątrz pomieszczeń. Dostępne 13 modeli o mocach grzewczych od 12,8 do 63,8 kW wyposażonych
w wentylator osiowy lub promieniowy.

Dostępne wersje M 2V z dwoma stopniami mocy.

Wentylator promieniowy zastosowany w urządzeniach ROBUR M C daje możliwość podłączenia aparatu z instalacją kanałową, co pozwala rozprowadzić ciepłe powietrze w wybrane strefy pomieszczenia. Zastosowanie komory mieszania umożliwia wymianę powietrza w ogrzewanym pomieszczeniu.

Bezpieczeństwo i długą, bezawaryjną pracę zapewnia komora spalania połączona
z aluminiowymi wymiennikami bez użycia technologii spawania.

Efekt podłogowy, który uzyskujemy dzięki specjalnej konstrukcji wymiennika ciepła (różny rozkład temperatur i prędkości powietrza w różnych miejscach wymiennika), pozwala skutecznie utrzymywać ciepłe powietrze w strefie przebywania ludzi
i uniknąć znacznego rozwarstwienia temperaturowego w pomieszczeniu.

Standardowo nagrzewnice serii M wyposażone są w: przełącznik resetu stanów alarmowych wraz z ich sygnalizacją oraz zestaw dysz na gaz płynny.

Standardowo nagrzewnice serii M 2V wyposażone są: w zintegrowany przełącznik trybu pracy lato/zima, przełącznik mocy nagrzewnicy ECO/MAX, reset stanów alarmowych wraz z ich sygnalizacją oraz zestaw dysz na gaz płynny.

Do nagrzewnic proponowane są różne typy systemów kominowych – poziome, pionowe oraz koncentryczne i rozdzielne. Dostępne są również różne zakończenia elewacyjne – kołpaki ochronne.

Przeznaczenie:

Nagrzewnice serii M idealnie nadają się do ogrzewania budynków
o średniej i dużej kubaturze takich jak: hale przemysłowe, sportowe, magazyny, obiekty sakralne, salony sprzedaży.

Sterowanie:

Standardowo nagrzewnice serii M wyposażone są w: przełącznik resetu stanów alarmowych wraz z ich sygnalizacją oraz zestaw dysz na gaz płynny.

Natomiast nagrzewnice serii M 2V standardowo wyposażone są:
w zintegrowany przełącznik trybu pracy lato/zima, przełącznik mocy nagrzewnicy ECO/MAX, reset stanów alarmowych wraz z ich sygnalizacją oraz zestaw dysz na gaz płynny.

Technologia / Innowacje / Korzyści:

Dostępność – bogaty asortyment: dostępne 13 modeli o różnych wydajnościach i mocach grzewczych.

Wersja M 2V wyposażona w dwustopniowy wentylator oraz dwustopniowy palnik.

Modele MC mają możliwość podłączenia komory mieszania bądź instalacji kanałowej.

Dane technicze ROBUR M/M 2V

		M/M 2V
		Jedn.	M 20	M 25	M 30	M 35	M 40	M 50	M 60	M 20 2V	M 30 2V	M 60 2V
Typ gazu		-	Gaz ziemny – LPG
Nominalne obciążenie cieplne		kW	20,6	28,8	34,8	42,2	48,2	57,3	72,5	20,6	34,8	72,5
Nominalna moc grzewcza (max)		kW	18,3	25,5	30,7	37,4	45,5	50,7	63,8	18,3	30,7	63,8
Nominalna moc grzewcza (min)		kW	-							12,8	21,1	42
Nominalne zużycie gazu (max) ⁽¹⁾	GZ 50	m³/h	2,18	3,04	3,68	4,46	5,1	6,06	7,67	2,18	3,68	7,67
	GZ 35	m³/h	3,03	4,24	5,12	6,21	7,09	8,43	10,66	3,03	5,12	10,66
	GZ 41,5	m³/h	2,49	3,48	4,2	5,1	5,82	6,92	8,76	2,49	4,2	8,76
	LPG	kg/h	1,62	2,27	2,74	3,32	3,8	4,52	5,72	1,62	2,74	5,72
Sprawność		%	88,8	88,5	88,2	88,6	88,2	88,5	88	88,8	88,2	88
Ciśnienie zasilania gazem	gaz ziemny	mbar	20
	G 30		30
	G 31		37
Przyłacze gazu		”	1/2	1/2	1/2	3/4	3/4	3/4	3/4	1/2	1/2	3/4
Średnica przewodu powietrza ⁽²⁾		mm	130
Średnica przewodu spalin ⁽²⁾		mm	110
Napięcie zasilania			230V – 50 Hz
Pobór mocy elektrycznej		W	340	340	340	340	400	620	620	340	620	620
Przepływ powietrza	nominalny⁽³⁾	m³/h	1700	2350	3000	3400	3750	4700	6200	1700	3000	6200
Przepływ powietrza	zredukowany ⁽³⁾	m³/h	-	-	-	-	-	-	-	1300	2300	4600
Przyrost temperatury		K	32	32	30,3	32,6	33,6	32	30,5	32	30,3	30,5
Poziom hałasu w odległości 6 m	otwarta przestrzeń	dB(A)	41	43	44	44	45	45	47	41	44	47
Poziom hałasu w odległości 6 m	typowa instalacja	dB(A)	53	55	56	56	57	58	59	53	56	59
Zasięg strumienia powietrza ⁽⁴⁾		m	12	15	18	20	21	23	25	12	18	25
Zalecana wysokość montażu		m	2,5	2,5/3	2,5/3	2,5/3	2,5/3	2,5/3	3/3,5	2,5	2,5/3	3/3,5
Temperatura pracy ⁽⁵⁾		⁰C	0 ÷ 35
Waga		kg	55	59	68	80	80	90	108	55	68	108

Dane techniczne ROBUR M C

		MC
		Jedn.	M 20C	M 30C	M 60C
Typ gazu		-	Gaz ziemny – LPG
Nominalne obciążenie cieplne		kW	20,6	34,8	72,5
Nominalna moc grzewcza (max)		kW	18,3	30,7	63,8
Nominalne zużycie gazu (max) ⁽¹⁾	GZ 50	m³/h	2,18	3,68	7,67
	GZ 35	m³/h	3,03	5,12	10,66
	GZ 41,5	m³/h	2,49	4,2	8,76
	LPG	kg/h	1,62	2,72	5,72
Sprawność		%	88,8	88,2	88
Ciśnienie zasilania gazem	gaz ziemny	mbar	20
	G 30		30
	G 31		37
Przyłącze gazu		”	1/2	1/2	3/4
Średnica przewodu powietrza ⁽²⁾		mm	130
Średnica przewodu spalin ⁽²⁾		mm	110
Napięcie zasilania			230V – 50 Hz
Pobór mocy elektrycznej		W	600	620	920
Przepływ powietrza	z wylotem swobodnym ⁽³⁾	m³/h	2900	4300	7600
	przy max dopuszczalnym spadku cisnienia ⁽³⁾		1600	3100	5800
Spręż dyspozycyjny		Pa	110
Temperatura pracy ⁽⁵⁾		⁰C	0 ÷ 35
Waga		kg	66	82	133

⁽¹⁾ - w temp. 15⁰C - 1013 mbar
⁽²⁾ - średnica nominalna sztywnego przewodu kominowego wprowadzanego do określonej obudowy cylindrycznej
⁽³⁾ - w temp. 20⁰C - 1013 mbar
⁽⁴⁾ - wartości mierzone w terenie otwartym; w rzeczywistych instalacjach strumień ciepłego powietrza może docierac na odległości większe niż podane powyżej
Wartość ta zależna jest od wysokości montażu nagrzewnicy, środowiska montażu oraz izolacji termicznej ogrzewanego obszaru
⁽⁵⁾ - temperatura pomieszczenia w miejscu instalacji urządzenia.

Nagrzewnice ROBUR M można montować za pośrednictwem obrotowej konsoli lub wsporników montażowych. Konsola obrotowa umożliwia montaż naścienny oraz obrót urządzenia w poziomie o 30° w każdą stroną. Ustawienie nagrzewnicy może być wybrane tylko raz przed podłączeniem urządzenia do instalacji gazowej i kominowej.

konsola obrotowa

wsporniki montażowe

Nagrzewnice serii M posiadają szereg pakietów kominowych, które umożliwiają wyrzut spalin z pomieszczenia:

MA - pakiet kominowy dla urządzeń serii M z pracą zależną od pomieszczenia - poziome przejście przez ścianę. W skład układu wchodzą: rura Ø110 o dł.1000 mm z zakończeniem poziomym - odprowadzenie spalin.

MB - pakiet kominowy dla urządzeń serii M z pracą niezależną od pomieszczenia - poziome przejście przez ścianę. W skład układu wchodzą: rura Ø110 o dł.1000 mm z zakończeniem poziomym – odprowadzenie spalin oraz rura Ø130 o dł.1000 mm z zakończeniem poziomym - pobór powietrza.

MC (MCP+MCS) - pakiet kominowy dla urządzeń serii M z pracą niezależną od pomieszczenia - przejście pionowe przez strop. W skład układu wchodzą: rura Ø110 o dł.1000 mm z zakończeniem pionowym – odprowadzenie spalin, trójnik 87°, miska z odpływem kondensatu oraz rura Ø130 o dł.1000 mm z zakończeniem pionowym, kolano 900 - pobór powietrza.

MD - pakiet kominowy dla urządzeń serii M z pracą niezależną od pomieszczenia z przejściem pionowym przez dach dla części spalinowej i poziomym przejściem przez ścianę dla części powietrznej. W skład układu wchodzą: rura Ø110 o dł.1000 mm z zakończeniem pionowym – odprowadzenie spalin, trójnik 87°, miska z odpływem kondensatu oraz rura Ø130 o dł.1000 mm z zakończeniem poziomym - pobór powietrza.

ME 1 - pakiet kominowy dla urządzeń M20 do M35 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø150/100 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny – łączący wraz z kolanem 90°, zakończenie koncentryczne poziome 500 mm.

ME 2 - pakiet kominowy dla urządzeń M40 do M60 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø200/130 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny – łączący wraz z kolanem 90°, zakończenie koncentryczne poziome 500 mm.

MF 1 - pakiet kominowy dla urządzeń M20 do M35 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø150/100
z przejściem pionowym przez dach. W skład układu wchodzą: miska
z odpływem kondensatu – spaliny, trójnik 87° - spaliny, trójnik koncentryczny łączący wraz z kolanem 90°, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90° - pobór powietrza.

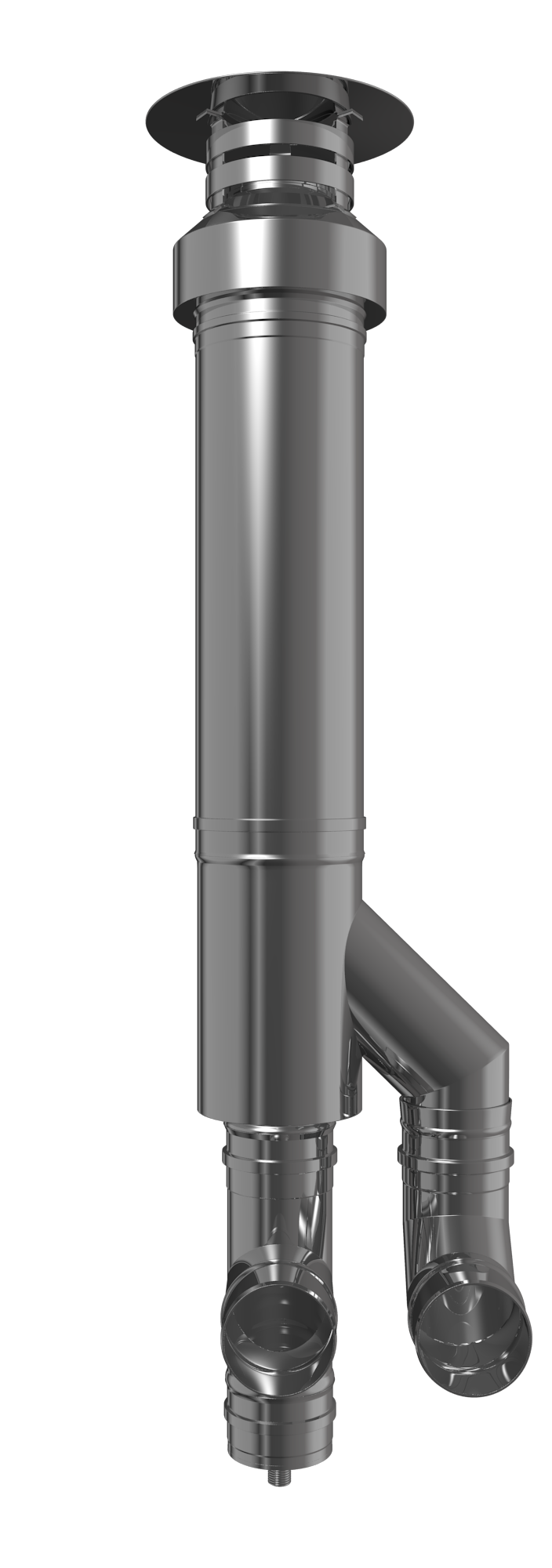

MF 2 - pakiet kominowy dla urządzeń M40 do M60 z pracą niezależną od pomieszczenia – układ koncentryczny o średnicy Ø200/130
z przejściem pionowym przez dach. W skład układu wchodzą: miska
z odpływem kondensatu – spaliny, trójnik 87° - spaliny, trójnik koncentryczny łączący wraz z kolanem 90°, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90° - pobór powietrza.
