Продукти

Водяні повітронагрівачі LEO INOX

Основні параметри:

Теплова потужність: 1,7 - 121,0 кВт
Продуктивність: 1000-5800 м3/год
Корпус: нержавіюча сталь


Основні файли

Печать Подбор аппаратов

   Коротка характеристика:

Водяний повітронагрівач LEO INOX призначений для встановления всередині приміщень..

Корпус виготовлений з нержавіючої сталі, забезпечує захист від впливу корозії. Щоб зберегти свої антикорозійні властивости, сталь необхідно завжди тримати в чистоті.

Спеціально разроблена консоль дає можливість встановлення апарату на вузьких стовпах и перегородках. Консоль кріпиться до апарату вертикально, дозволяє встановлювати паралельно або під різными кутами до стінки. Спеціальні кріпильні тримачи полегшують встановления апарата під перекриттям.

Завядки спiвпрацi з мiжнародною незалежною акредитовананою лабораторiєю компанiя FLOWAIR надає апарати з пiдтвержденими технiчними параметрами.





   Призначення:

LEO INOX призначені для опалення об“єктів середніх и великих об“ємів. Апарати адаптовані для використання в умовах підвищеної вологості, тому можуть з успіхом використовуватись в харчовій промислвості, теплицях і т.д. і т.п.



   Автоматика:

Доступні 2 види управління:
- Управління  T-box для LEO BMS INOX – відбувається на рівні системи або за допомогою інноваційного контолера
- Управління TS для LEO INOX – основні функції і легке обслуговування.


взнайте більше

   Технологія / Инновація / Переваги:

Корпус – изготовлен из нержавеющей стали обеспечивает защиту от воздействия коррозии.


Консоль – дозволяє встановити апарат на вузьких стовпах і перегородках.

Технічні параметри LEO S INOX

  LEO S2 INOX LEO S3 INOX
Швидкiсть III II I III II I
Продуктинiсть [м3/год] 2000 1600 1250 1800 1400 1000
Дiапазон теплової потужностi [кВт] 2,1 - 26,5 1,7 - 32,7
Номiнальна теплова потужнiсть (70/50/16oC) 10,2 12,3
Живлення [В/Гц] 230/50
Макс. споживання току [A] 0,6 0,4 0,3 0,6 0,4 0,3
Макс. споживача потужнiсть [Вт] 130 90 70 130 90 70
IP / клас iзоляцiї 54/F
 Рівень акустичного тиску 5 м [дБ(A)]** 56,3 50,7 43,9 56,3 50,7 43,9
Рівень акустичногої потужності [дБ(A)* 71,4 65,8 59,0 71,4 65,8 59,0
Горизонтальна довжина ізотермічного повітря [м]*** 14,0 11,0 8,5 12,5 9,5 7,0
Вертикальна довжина неізотермичного повітря [м]**** 5,3 4,4 3,5 4,9 3,9 2,9
Макс. температура теплоносія [oC] 130
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 1/2
Вид корпусу сталь
Робоче середовище всередині приміщень
Макс. робоча температура [oC] 60
Позиція роботи будь-яка
Вага апарату [кг] 13,8 14,3
Вага апарату, наповненого водою [кг] 14,0 15,7

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при  Т=5С і граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

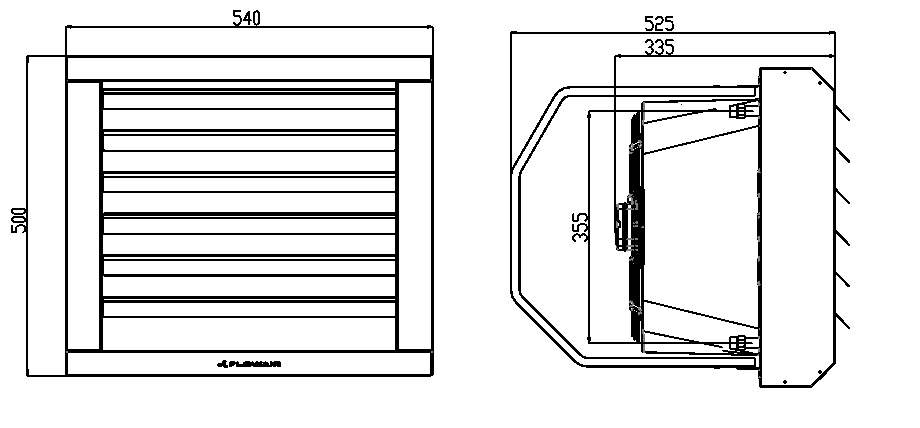

Габарити LEO S INOX



Технічні параметри LEO L INOX

  LEO L2 INOX LEO L3 INOX
Швидкiсть III II I III II I
Продуктинiсть [м3/год] 3800 2400 1400 3400 2100 1200
Дiапазон теплової потужностi [кВт] 2,2 - 50,4 3,2 - 65,2
Номiнальна теплова потужнiсть (70/50/16oC) 19,1 25,6
Живлення [В/Гц] 230/50
Макс. споживання току [A] 1,5 1,2 0,6 1,5 1,2 0,6
Макс. споживача потужнiсть [Вт] 340 240 120 340 240 120
IP / клас iзоляцiї 54/F
 Рівень акустичного тиску 5 м [дБ(A)]** 64,1 54,5 42,1 64,1 54,5 42,1
Рівень акустичногої потужності [дБ(A)]* 79,2 69,6 57,2 79,2 69,6 57,2
Горизонтальна довжина ізотермічного повітря [м]*** 21,5 13,0 8,0 19,0 11,5 6,5
Вертикальна довжина неізотермичного повітря [м]**** 7,5 4,9 3,1 6,8 4,4 2,8
Макс. температура теплоносія [oC]  130
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 3/4
Вид корпусу сталь
Робоче середовище всередині приміщень
Макс. рабочая температура [oC]  60
Позиція роботи будь-яка
Вага апарату [кг] 20,8 22,7
Вага апарату, наповненого водою [кг] 22,8 25,4

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при  Т=5С і граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

Габарити LEO L INOX



Технічні параметри LEO XL INOX

  LEO XL2 INOX LEO XL3 INOX
Швидкiсть III II I III II I
Продуктинiсть [м3/год] 5800 4600 2900 5300 4100 2500
Дiапазон теплової потужностi [кВт] 6,6 - 94,0 8,3 - 121,0
Номiнальна теплова потужнiсть (70/50/16oC) 36,5 48,1
Живлення [В/Гц] 230/50
Макс. споживання току [A] 2,3 1,8 1,4 2,4 1,8 1,4
Макс. споживача потужнiсть [Вт] 520 370 270 550 370 270
IP / клас iзоляцiї  54/F
 Рівень акустичного тиску 5 м [дБ(A)]** 67,5 61,1 52,3 67,5 61,1 52,3
Рівень акустичногої потужності [дБ(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
Горизонтальна довжина ізотермічного повітря [м]*** 26,0 20,5 13,0 23,5 18,0 11,0
Длина потока неизотермического воздуха [м]**** 8,5 7 4,7 7,7 6,2 4,1
Макс. температура теплоносителя [oC]  130
Макс. робочий тиск [МПа] 1,6
Патрубок ["] 3/4
Вид корпусу сталь
Робоче середовище всередині приміщень
Макс. рабочая температура [oC]  60
Позиція роботи будь-яка
Вага апарату [кг] 29,9 34,2
Вага апарату, наповненого водою [кг] 32,6 38,3

* Згідно розпорядження PN-EN ISO 3744

** Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м3, на відстані 5 м від апарату.

*** Горизонтальна довжина потоку ізотермічного повітря, при граничній швидкості 0.5 м/с

**** Вертикальна довжина потоку неізотермічного повітря, при  Т=5С і граничній швидкості 0.5 м/с.

Діапазон теплових потужностей , визначених при параметрах:

Мін – І швидкість вентилятора, температура теплоносія 40/30С, температура повітря на вході в апарат 20C.

Макс. – ІІІ швидкість вентилятора, температура теплоносія 120/90С, температура повітря на вході в апарат 0С.

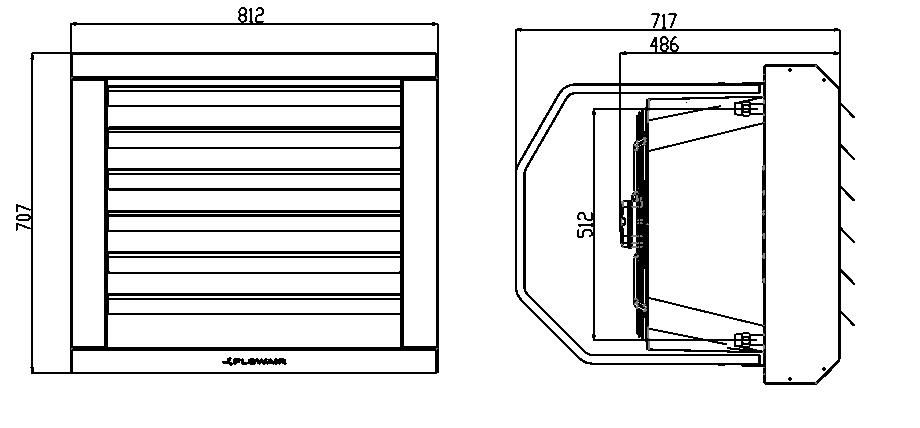

Габарити LEO XL INOX

З метою розрахунку теплових потужностей, користуйтесь, будь-ласка, нашим калькулятором внизу внизу:

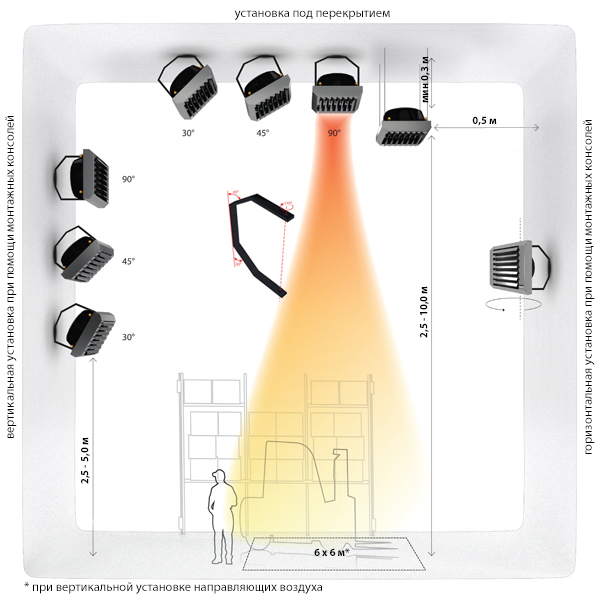

Повітронагрівачи LEO  INOX можут бути встановлені в будь-якій горизонтальній і вертикальній позиції під кутом 30 и 45 до перегородки.

Апарати оснащені також кріпильними тримачами, завдяки яким можна встановити обладнання під перекриттям.



   Нижче представлено рекомендації по монтажу:

in

     Необхідно забезпечити рівномірне роспроділення
     теплого повітря по всьому об“єму приміщення.

in

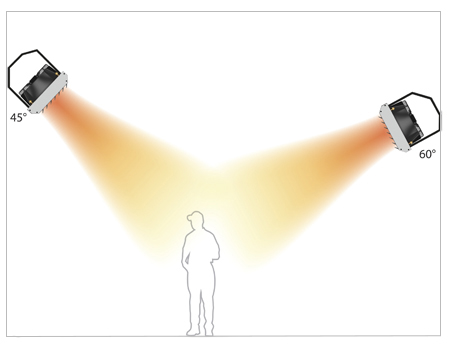

        Аппрати необхідно встановлювати таким чином,
       щоб струмина нагнітаючого повитря була направлена в зону
       пребування людей.

in

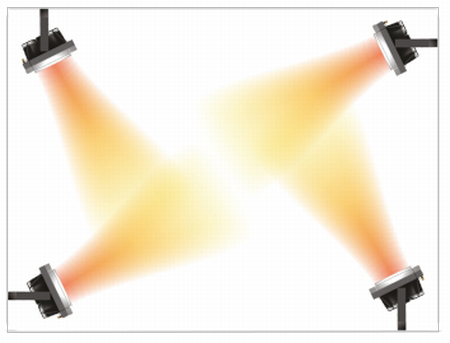

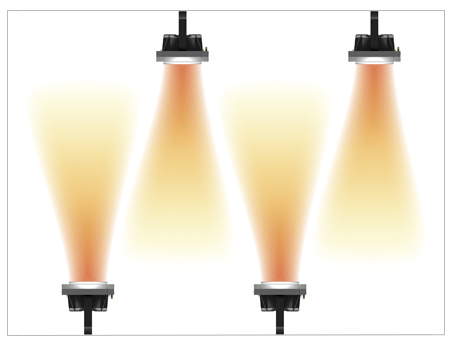

     Повітронагрівачи  яка втановливлюються на протилежних
     стінах, необхідно встановлювати в шахматному порядку.

in

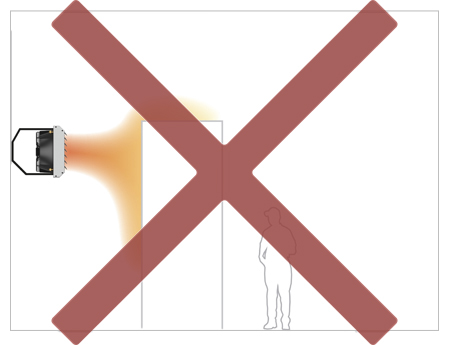

При встановленні опалювального апарату необхідно звернути увагу на це,  щоб на шляху струмини повітря не було ніяких перешкод.

in

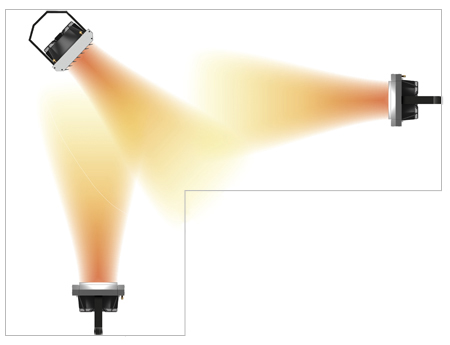

     Встановлюючи повітронагрівачі в кутах, необхідно
     направляти струмину повітря в середину поміщення так, щоб
     струмина повітря не дула по стіні.

in

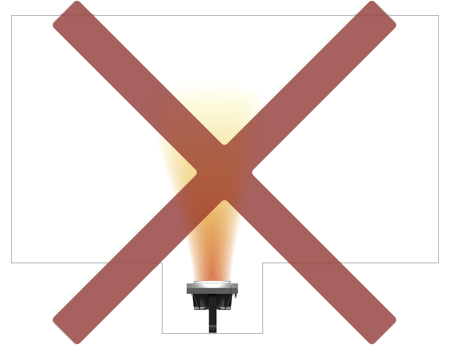

       Повітронагрівачі треба монтувати таким чином, щоб
       забезпечити вільний приплив повітря навколо апарату.
