Основні параметри:

Довжина потоку воздуха:

5 м

Продуктивність:

2200-6600 м³/год

Вага:

31,7-53,2 кг

Корпус:

алюміній, пластик, сталь

Колір:

білий

Автоматика ELiS B

Основні файли

Технічна документація
4.90 MB
Каталог обладнання
18.12 MB

Печать

Коротка характеристика:

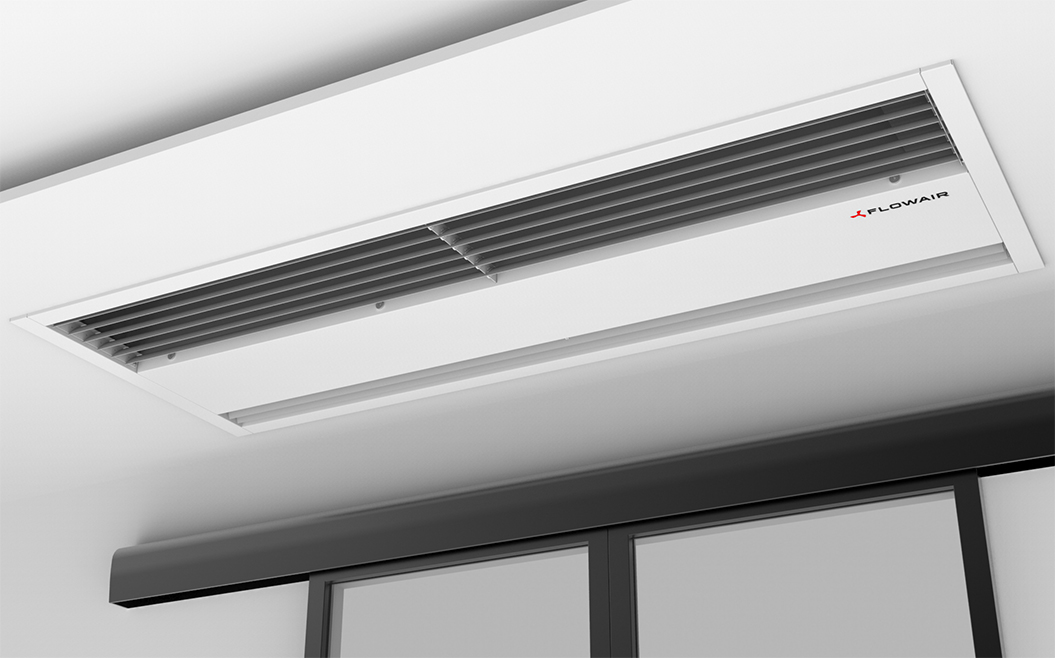

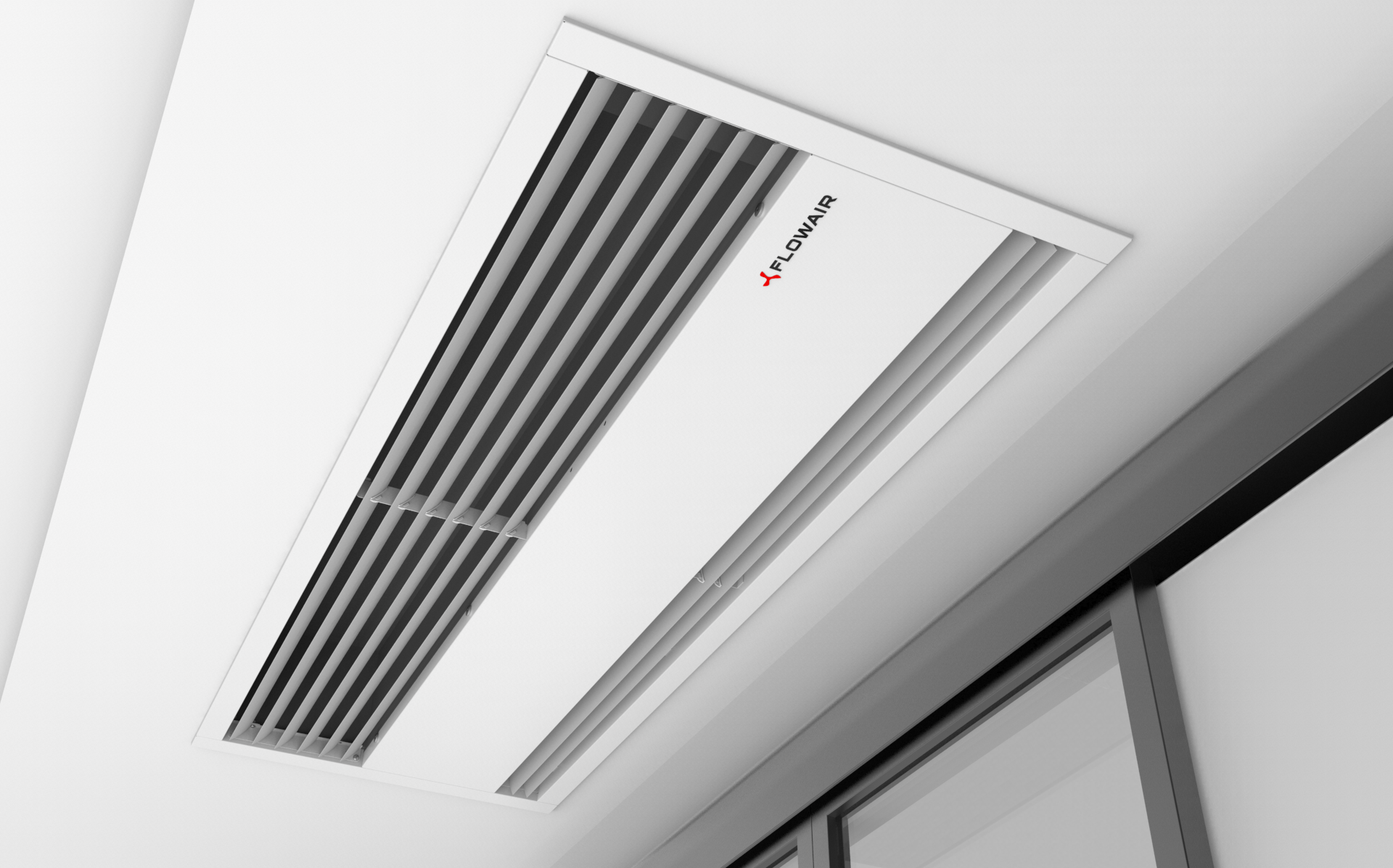

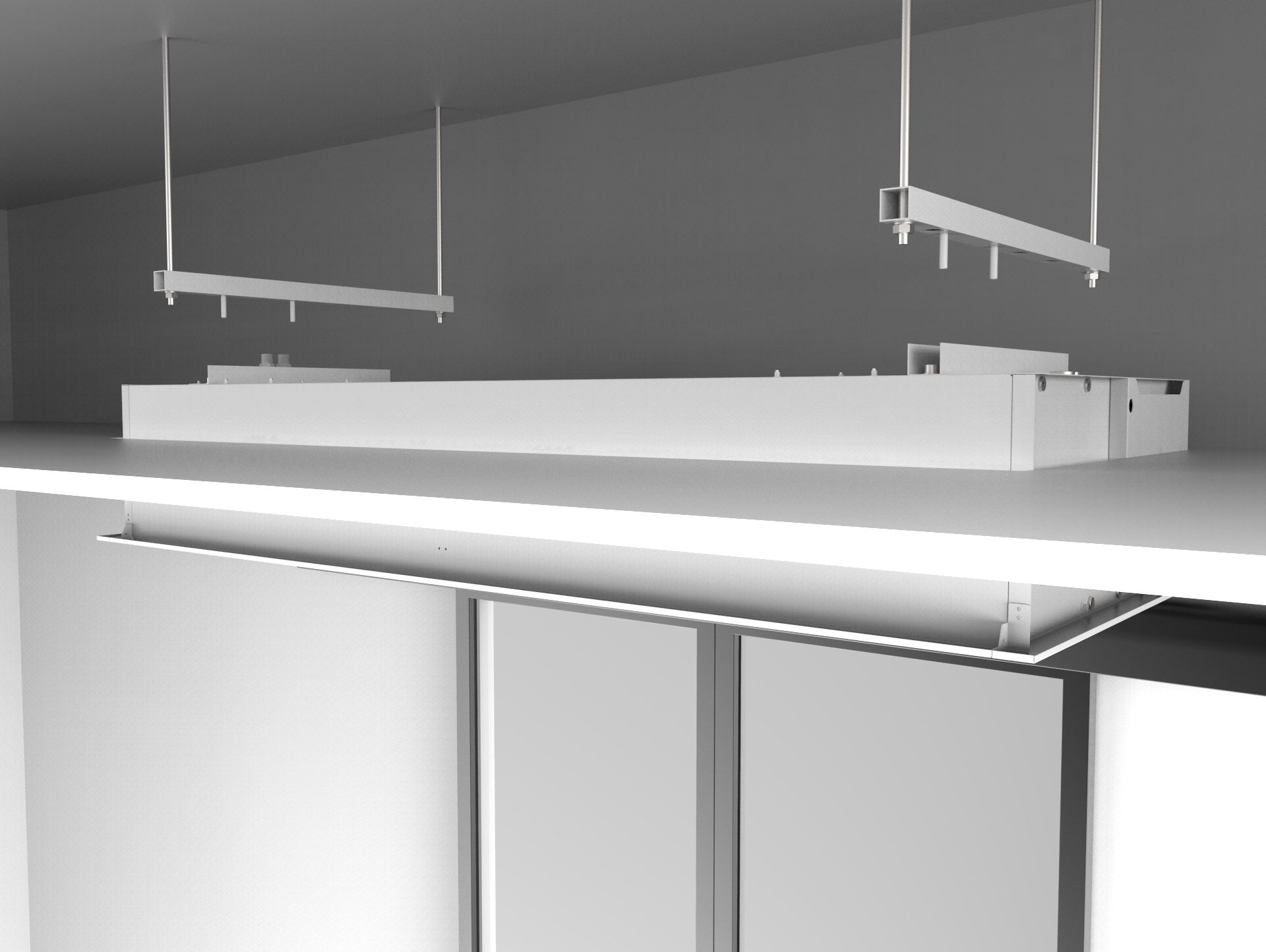

Повітряні завіси ELiS B призначені для прихованої установки під стелею. Їх перевагою є можливість установки в стелю, без необхідності розрізки додатвових сервісних отворів.

Повітряні завіси ELIS B обмежують втрати, яки зв’язані з обміном повітря між приміщенням і зовнішнім середовищем. Створюваний бар’єр запобігає притоку холодного повітря в опалювальне приміщення в зимовий період, і припливу теплого повітря в в приміщенні з кондиціонуванням в літній час.

Завдяка регульованим ламелям можна пристосувати бар’єри до умов, які переважають в області дверного отвору.

Апарати доступні в трьох розмірах: 1м, 1,5 м і 2 м і в трьох варіантах: з підведенням горячої води, з електронагрівом і "холодна" завіса без підгіеву.

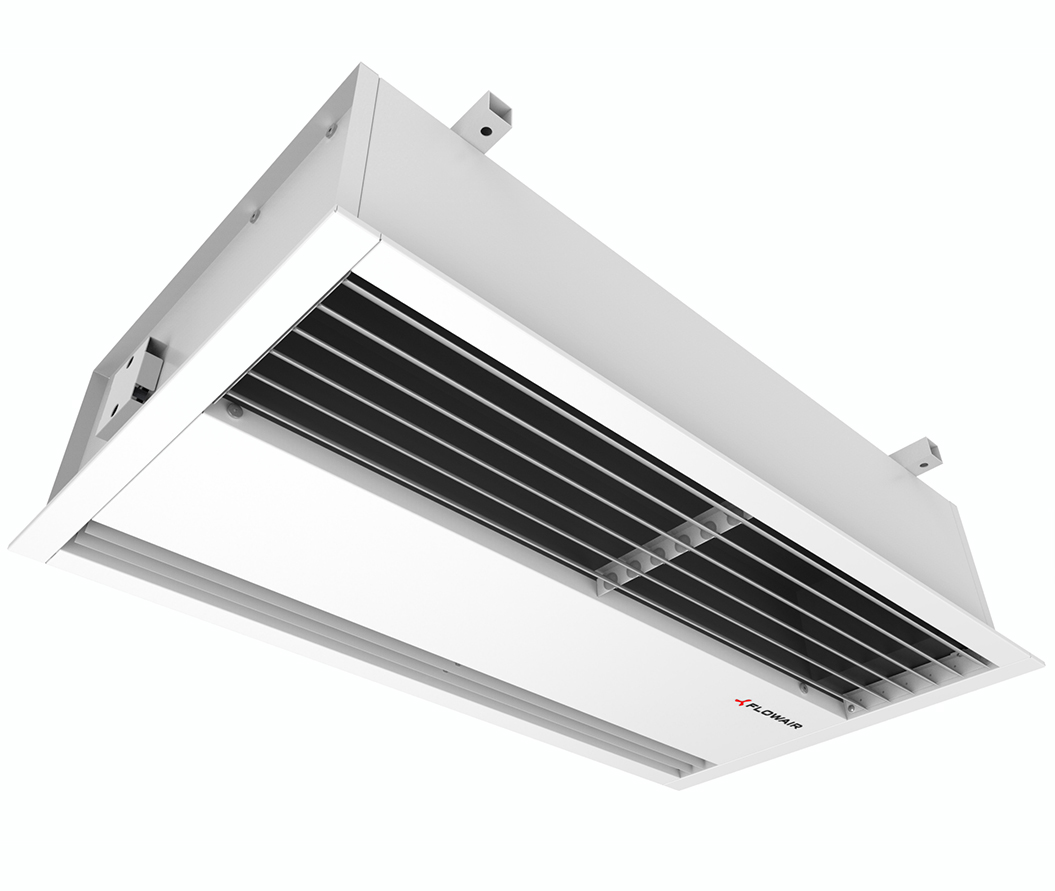

Корпус виготовлений з сталі (RAL 9016) и EPP (вспінений полпропілен). В якості елементів впускної і випускної системи повітря використані анодовані алюмінієві профілі яки надают пристрою сучасного виду.

Призначення:

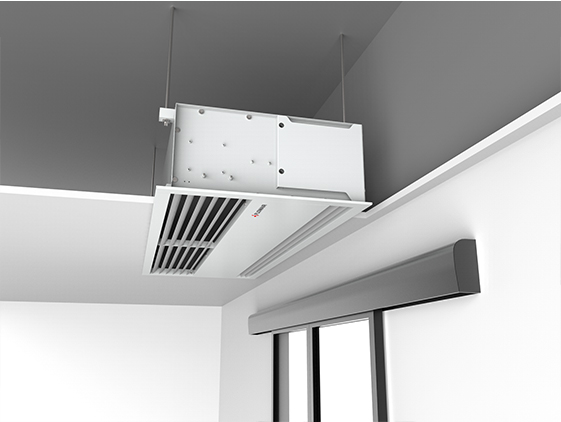

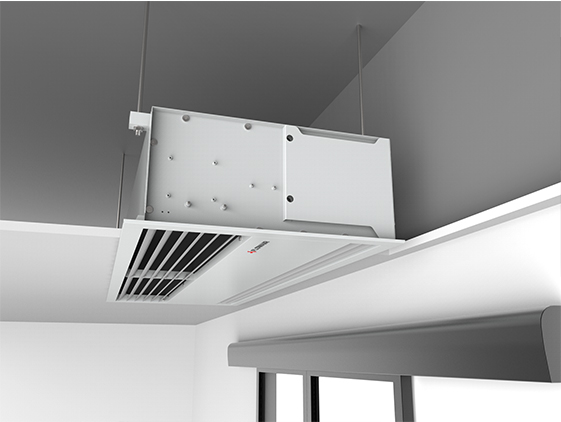

Апарати ELiS B прзначені для встановлення в стелею. Сучасний дизайн і невеликі розміри завіс, дозволяють монтаж обладнання в репрезентативних об’єктах. Долатковою перевагою є можливість встановлення завіси в стелею без необхідності розрізу додаткових сервісних отворів.

Автоматика:

Повітряні завіси ELIS B оснащені автоматичною системою управління DRV з BMS, що дозволяє інтегрувати апарати з СИСТЕМОЮ FLOWAIR.

взнайте більше

Технологія / Инновація / Переваги:

Конструкція - поєднання декількох матеріалів, в тому числі EPP, пластмаси сталі і алюмінію дозволило значно зменшити вагу приладів, а також зменшити рівень шуму завіси.

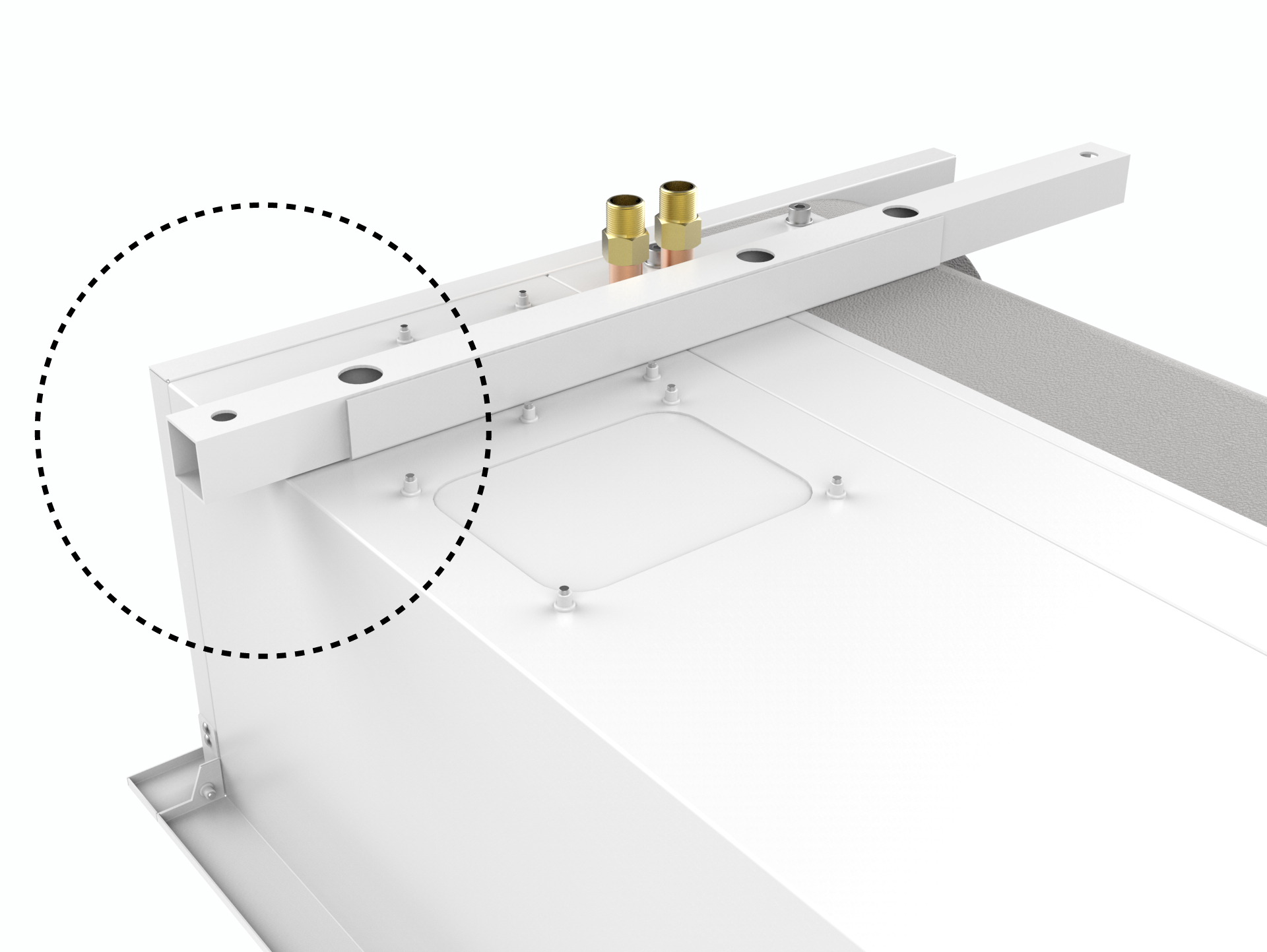

В апаратах передбачений сервісний доступ до нагрівальных елементів і елементів автоматики.

Автоматика дозволяє підключити пристрій до інтелектуальної системи управління будівлею BMS і надає вибір багатьох програм роботи.

Технічні параметри ELiS B 100

	ELiS B-W-100	ELiS B-W-100 2R	ELiS B-N-100	ELiS B-E-100
Живлення [В/Гц]	230 / 50	230 / 50	230 / 50	3 x400 / 50
Макс. споживання потужності [кВт]	0,34	0,34	0,42	7,5
Макс. споживання току [A]	1,5	1,5	1,9	11
IP	21	21	21	21
Класс ізоляції	F	F	F	F
Патрубок ["]	½”	½”	-	-
Продуктивнiсть [м³/год]	2600	2400	3500	2600
Макс. рівень акустичного тиску [дБ(A)]*	58	57	65	58
Макс. рівень акустичногої потужності [дБ(A)]**	73	72	80	73
Макс. температура теплоносія [^oC]	95	95	-	-
Макс. робочий тиск [МПа]	1,6	1,6	-	-
Вага апарату [кг]	32,3	33,7	31,7	34,5
Вага апарату, наповненого водою [кг]	33,1	35,2	-	-
Довжина потоку повітра [м]***	5

* Рівень акустичного тиску для приміщення з середнім коефіцієнтом звукопоглинання, об’ємом 1500 м³, на відстані 5 м від апарату.
** Згідно розпорядження ISO 27327-2
*** Згідно розпорядження ISO 27327-1

Габарити ELiS B 100

elis b

Технічні параметри ELiS B 150

	ELiS B-W-150	ELiS B-W-150 2R	ELiS B-N-150	ELiS B-E-150
Живлення [В/Гц]	230 / 50	230 / 50	230 / 50	3 x400 / 50
Макс. споживання потужності [кВт]	0,36	0,36	0,42	11,5
Макс. споживання току [A]	1,6	1,6	2	16,6
IP	21	21	21	21
Класс ізоляції	F	F	F	F
Патрубок ["]	½”	½”	-	-
Продуктивнiсть [м³/год]	4000	3800	4800	4000
Макс. рівень акустичного тиску [дБ(A)]*	62	60	65	62
Макс. рівень акустичногої потужності [дБ(A)]**	77	75	80	77
Макс. температура теплоносія [^oC]	95	95	-	-
Макс. робочий тиск [МПа]	1,6	1,6	-	-
Вага апарату [кг]	41,2	43,7	38,9	42,4
Вага апарату, наповненого водою [кг]	42,4	45,7	-	-
Довжина потоку повітра [м]***	5

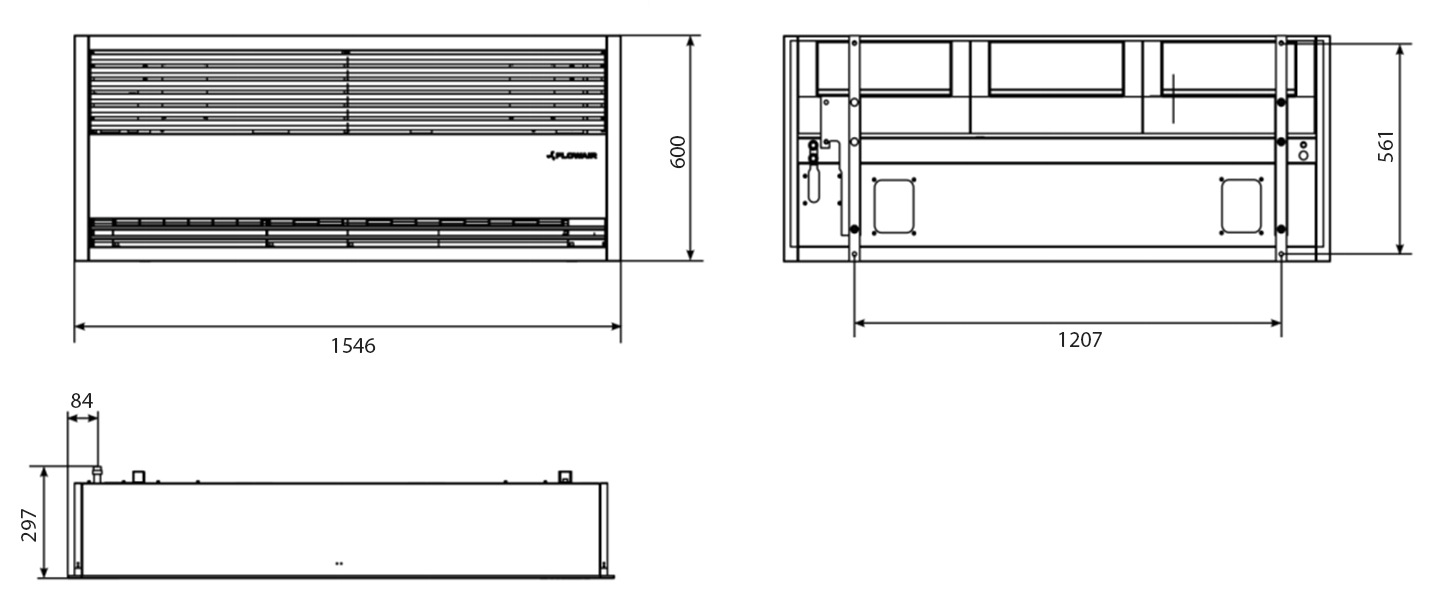

Габарити ELiS B 150

els b

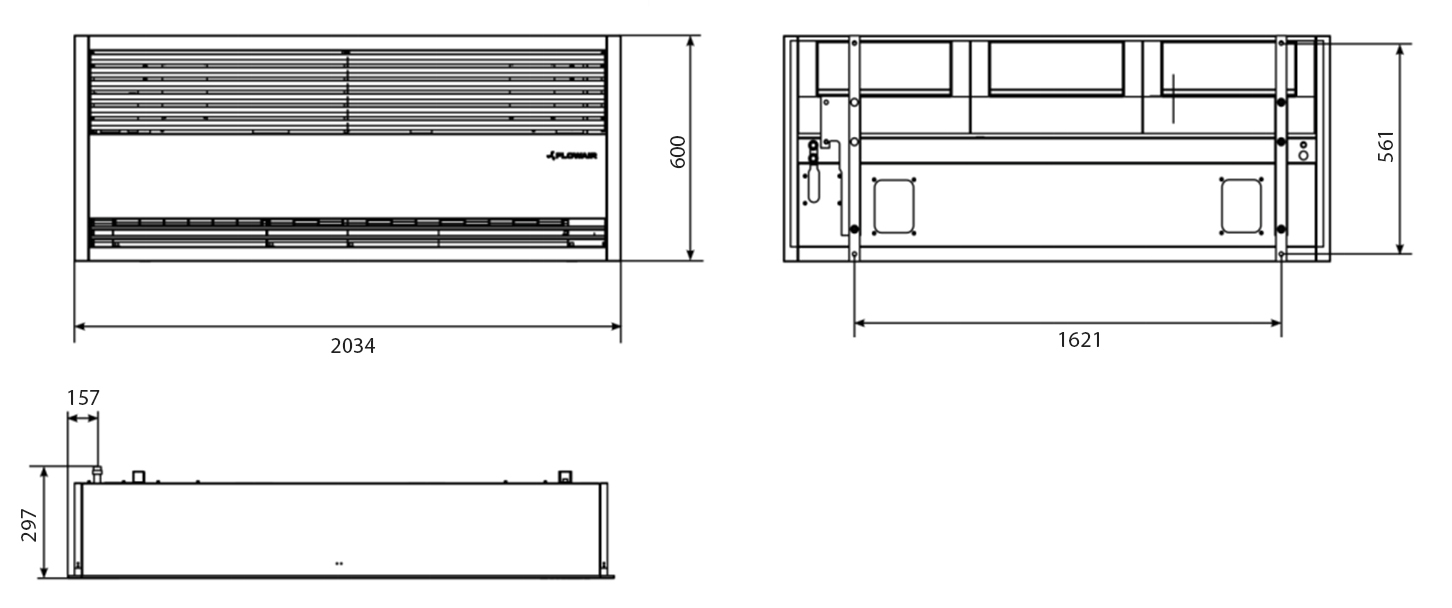

Технічні параметри ELiS B 200

	ELiS B-W-200	ELiS B-W-200 2R	ELiS B-N-200	ELiS B-E-200
Живлення [В/Гц]	230 / 50	230 / 50	230 / 50	3 x400 / 50
Макс. споживання потужності [кВт]	0,38	0,38	0,49	15,5
Макс. споживання току [A]	1,7	1,7	2,2	22,4
IP	21	21	21	21
Класс ізоляції	F	F	F	F
Патрубок ["]	½”	½”	-	-
Продуктивнiсть [м³/год]	5200	4900	6600	5200
Макс. рівень акустичного тиску [дБ(A)]*	63	61	66	63
Макс. рівень акустичногої потужності [дБ(A)]**	78	76	81	78
Макс. температура теплоносія [^oC]	95	95	-	-
Макс. робочий тиск [МПа]	1,6	1,6	-	-
Вага апарату [кг]	50	53,2	47,2	53,2
Вага апарату, наповненого водою [кг]	51,6	56,4	-	-
Довжина потоку повітра [м]***	5
