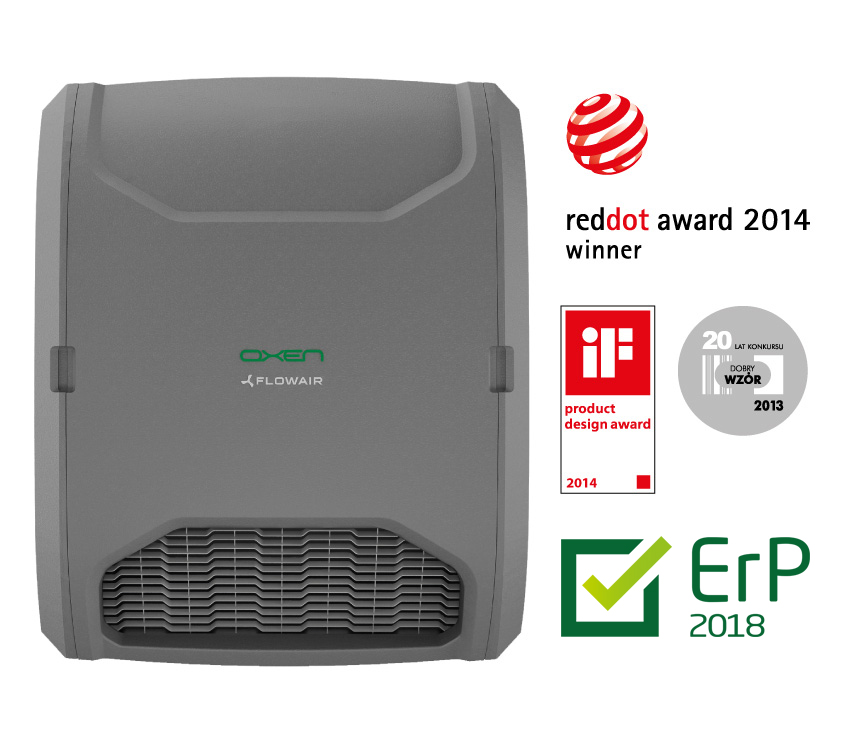

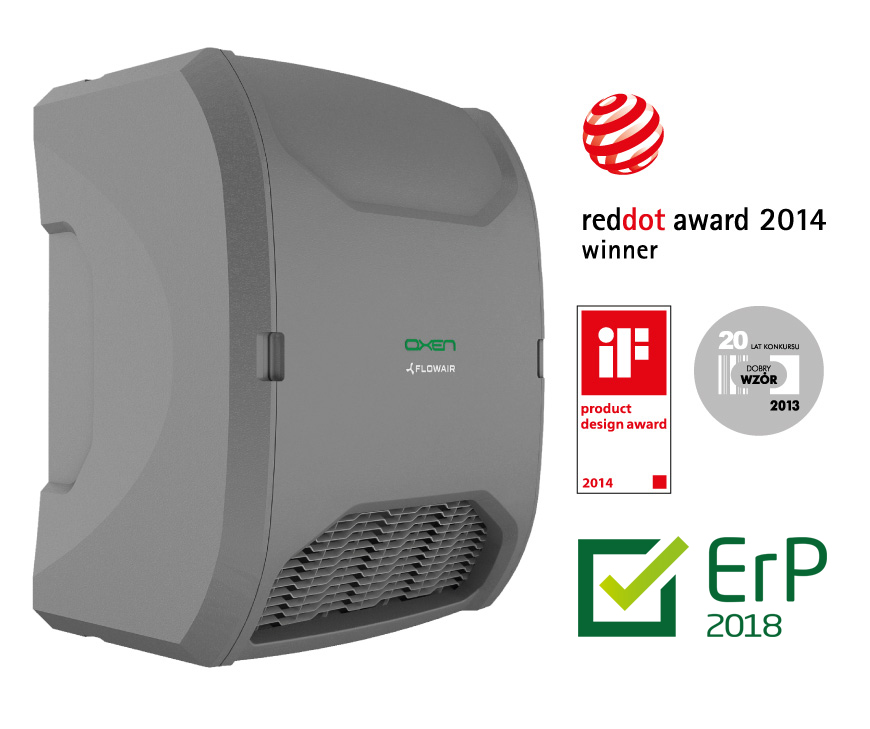

Основные параметры:

Производительность:

1200 м³/ч

КПД рекуперации тепла:

до 80,9 %

Мощность рекуперации тепла:

до 6,0 кВт

Вес аппарата:

75,1 - 82,4 кг

Корпус:

вспененный полипропилен ЕРР

Автоматика OXeN

Основные файлы

Техническая документация
3.04 MB
Общий каталог оборудования
18.42 MB

Печать

Краткая характеристика:

OXeN - это бесканальная система вентиляции с рекуперацией тепла. Оборудование составляет энергосберегающую приточно-вытяжную вентиляцию на объекте без надобности установки канальной системы.

OxeN это:
Бесканальная установка – которая позволяет значительно понизить инвестиционные и эксплуатационные затраты, легкая в облуживании и сервисных процедурах, идеальное решение для уже существующих объектов.

Независимая установка – каждая установка оснащена комплексной системой автоматики, которая гарантирует интуитивное и надежное обслуживание установки.

Компактная установка - установка OXeN это оборудование готовое к работе. Не требует дополнительным монтажных консоль, так как оно оснащено в стандартном исполнении крепежными держателями.

Доступные типы установок:

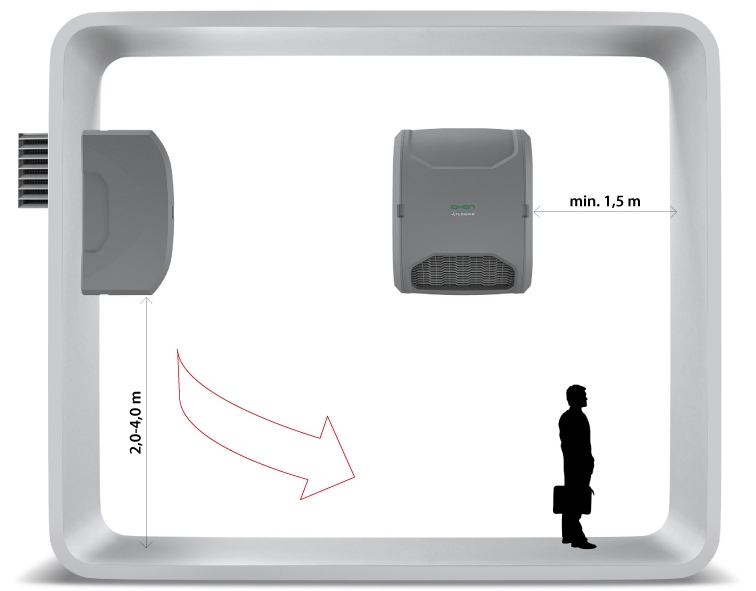

X2-N-1.2-V – установка без обогрева, настенный монтаж
X2-W-1.2-V – установка с водяным обогревом, настенный монтаж
X2-E-1.2-V – установка с электрическим обогревом, настенный монтаж

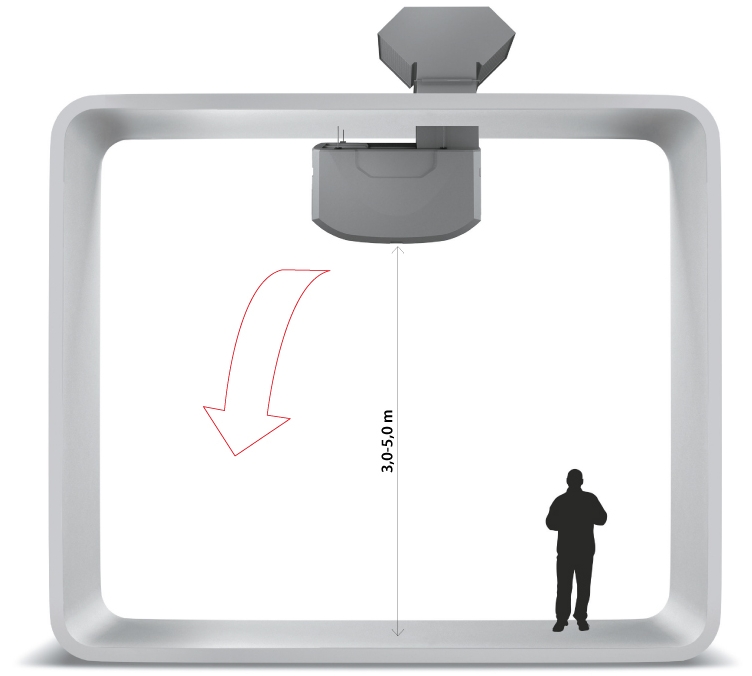

X2-N-1.2-H – установка без обогрева, подпотолочный монтаж
X2-W-1.2-H – установка с водяным обогревом, подпотолочный монтаж

Предназначение:

Средние объекты, где возникает потребность в вентиляцион-
ной установке, но нет возможности применить канальную
систему, например: автозаправочные станции, магазины, мас-
терские, склады, рестораны, спортивные и банкетные залы,
промышленные здания, и т. п.

Автоматика:

Установка OXeN оснащена комплексной системой автоматики. Управляется с помощью одного командоконтроллера с сенсорным экраном T-box.

узнайте больше

Технологии / Инновации / Преимущества

X2-FLOW – Высокое КПД рекуперации тепла достигается благодаря применении двух перекрестноточных теплообменников.

MULTI-FAN TECHNOLOGY – Аппарат оснащен двумя секциями диагональных вентиляторов, каждая состоит из трех единиц.

Корпус из EPP – Корпус изготовлен из легкого и прочного материала EPP. Не требует дополнительной канальной установки. Аппарат компактный, готов к работе сразу после монтажа.

Технические параметры OXeN

	X2-W-1.2-V	X2-N-1.2-V	X2-W-1.2-H	X2-N-1.2-H	X2-E-1.2-V
Максимальная производительность (приток/вытяжка) [м³/ч]	1200 *
Длина потока воздуха [м]	горизонтальный, 15**		вертикальный, 4,5***		горизонтальный, 15
Регулировка производительности приток/вытяжка [м³/ч]	безступенчатая, 150 – 1200 м³/ч				-
Уровень акустического давления [ дБ(А)]	49 ****
Питание [VAC/Гц]	230/50				3x400
Макс. потребление тока [A]	1,9				14
Макс. потребление мощности [Вт]	420				8,5
Корпус	EPP – вспененный полипропилен
Цвет	серый
Вес оборудования [кг]	77,5	75,1	80,5	78,1	82,5
Вес оборудования, наполненного водой [кг]	78,3	–	81,3	–	–
Рабочая среда	внутри помещений
Максимальная запыленность воздуха [г/м³]	0,3
Рабочая температура [°C]	5–35
Позиция работы	вертикально на стене		под потолком		вертикально на стене
IP	42
Класс фильтра	EU4
Вид теплообменника рекуперации тепла	двухступенчатая рекуперация тепла в перекрестноточных теплообменниках
КПД рекуперации тепла сухого/влажного воздуха [%]	74,7/ 80,9 *****
Номинальная тепловая мощность [кВт]	10 ******	–	10 ******	–	8,5
Изменения температуры воздуха на входе/выходе (ΔT) [°C]	25 ******	–	25 ******	–	–
Патрубок [”]	½	–	½	–	–
Максимальное рабочее давление [MПa]	1,6	–	1,6	–	–
Максимальная температура теплоносителя [°C]	95	–	95	–	–
Управление	инновационный контроллер с сенсорным экраном T-box
Защита от разморозки теплообменника рекуперации тепла	уменьшение оборотов приточных вентиляторов

^*Максимальная производительность при работе оборудования с фильтром EU4 и установкой для забора/выброса воздуха OxS
** Вертикальная длина потока изотермического воздуха, при граничной скорости 0,2 м/с
*** Горизонтальная длина неизотермического воздуха (Δt=5°C), при граничной скорости 0,2 м/с
**** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500 м³, на расстоянии 5м от аппарата
***** Согласно закону ЕС No 1253/2014 от 01.01.2016, измеряемое для равномерного потока массы, производительности 1200 м³/ч и разницы температур 20 К
******При температуре теплоносителя 80/60°C, и температуре воздуха на входе в теплообменник 5°C и производительности 1200 м³/ч

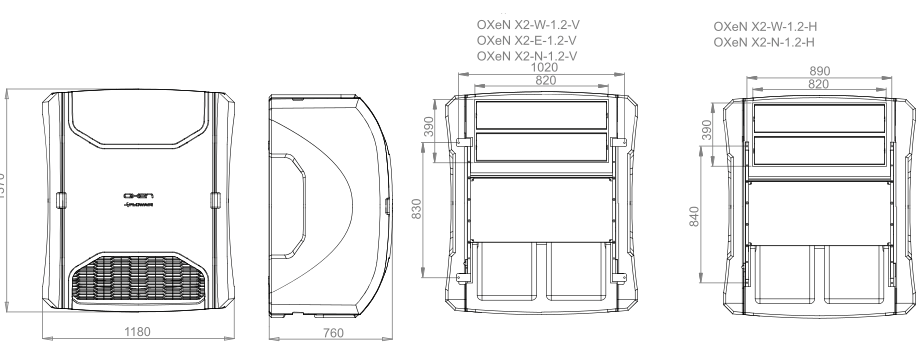

Габариты OXeN

Тепловые мощности OXeN

OXeN
Tp1	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2
[°C]	кВт	л/ч	кПа	[°C]	кВт	л/ч	кПа	[°C]	кВт	л/ч	кПа	[°C]	кВт	л/ч	кПа	[°C]	кВт	л/ч	кПа	[°C]
	Tw1/Tw2 = 90/70°C				Tw1/Tw2 = 80/60°C				Tw1/Tw2 = 70/50°C				Tw1/Tw2 = 60/40°C				Tw1/Tw2 = 50/30°C
-5	13,3	587	12,1	28	11,6	507	9,6	24	9,8	429	7,3	19	8,0	350	5,3	15	6,2	270	3,5	10
0	12,5	552	10,9	31	10,8	473	8,5	27	9,0	394	6,3	22	7,2	315	4,4	18	5,4	235	2,7	13
5	11,7	518	9,7	34	10	438	7,4	30	8,2	359	5,3	25	6,4	280	3,6	21	4,6	199	2,0	16
10	10,9	483	8,5	37	9,2	404	6,4	33	7,4	324	4,4	28	5,6	244	2,8	24	3,7	161	1,4	19
15	10,2	449	7,5	40	8,4	369	5,4	35	6,6	289	3,6	31	4,8	208	2,1	27	2,8	122	0,9	22
20	9,4	414	6,5	43	7,6	334	4,5	38	5,8	253	2,9	34	3,9	171	1,5	30	1,3	56	0,2	23

V – объем воздуха
PT – тепловая мощность
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата
Tw1 - температура воды на входе в теплообменник
Tw2 - температура воды на выходе из теплообменника
Qw – расход воды через теплообменник
Δpw – падение давления воды в теплообменнике
