Основные параметры:

Тепловая мощность:	4,9 — 20,9 кВт
Производительность:	800 - 2600 м³/ч
Вес:	36,1 - 47,2 кг
Цвет:	серебристый
Корпус:	стал + аллюминий + пластик

Основные файлы

Техническая документация
4.17 MB
Техническая информация
176.30 kB

Печать Подбор аппаратов

Краткая характеристика:

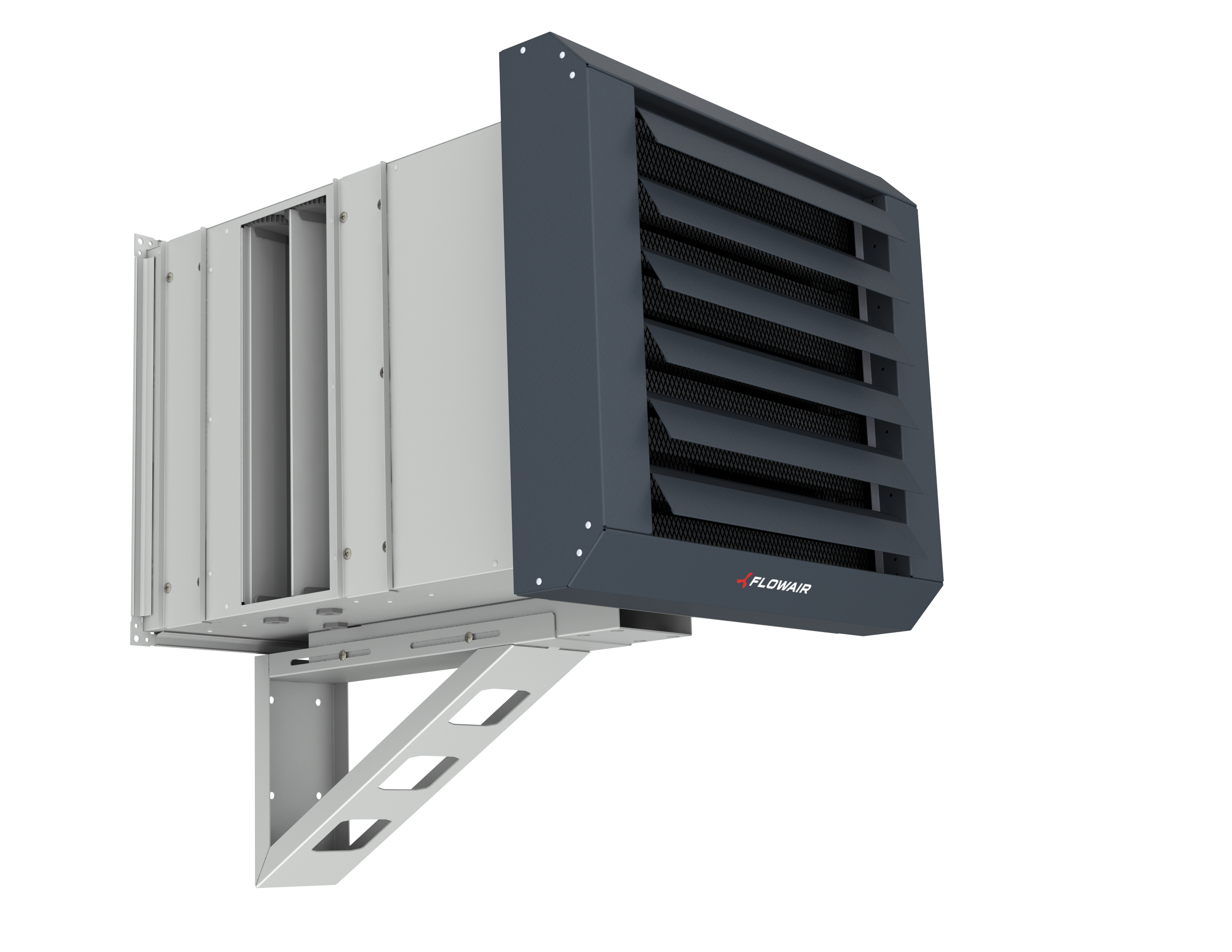

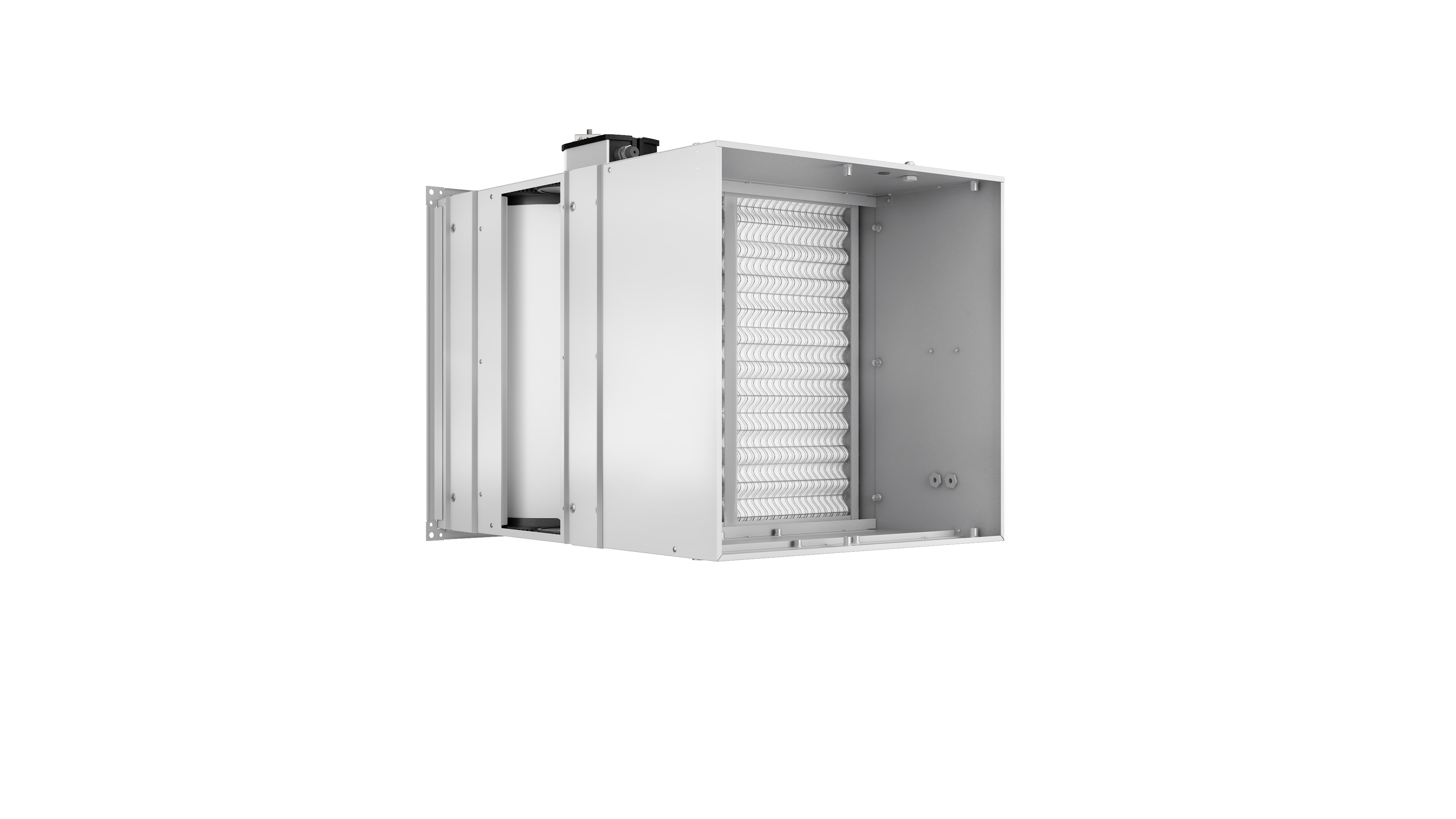

Смесительная камера KM EL приспособлена к совместной работе с воздухонагревателями LEO EL BMS. Это позволяет нагнетать свежий (внешний) воздух внутрь помещения. В зависимости от потребностей поток нагнетаемого воздуха обогревается при помощи теплообменника, а потом направляется в помешение.

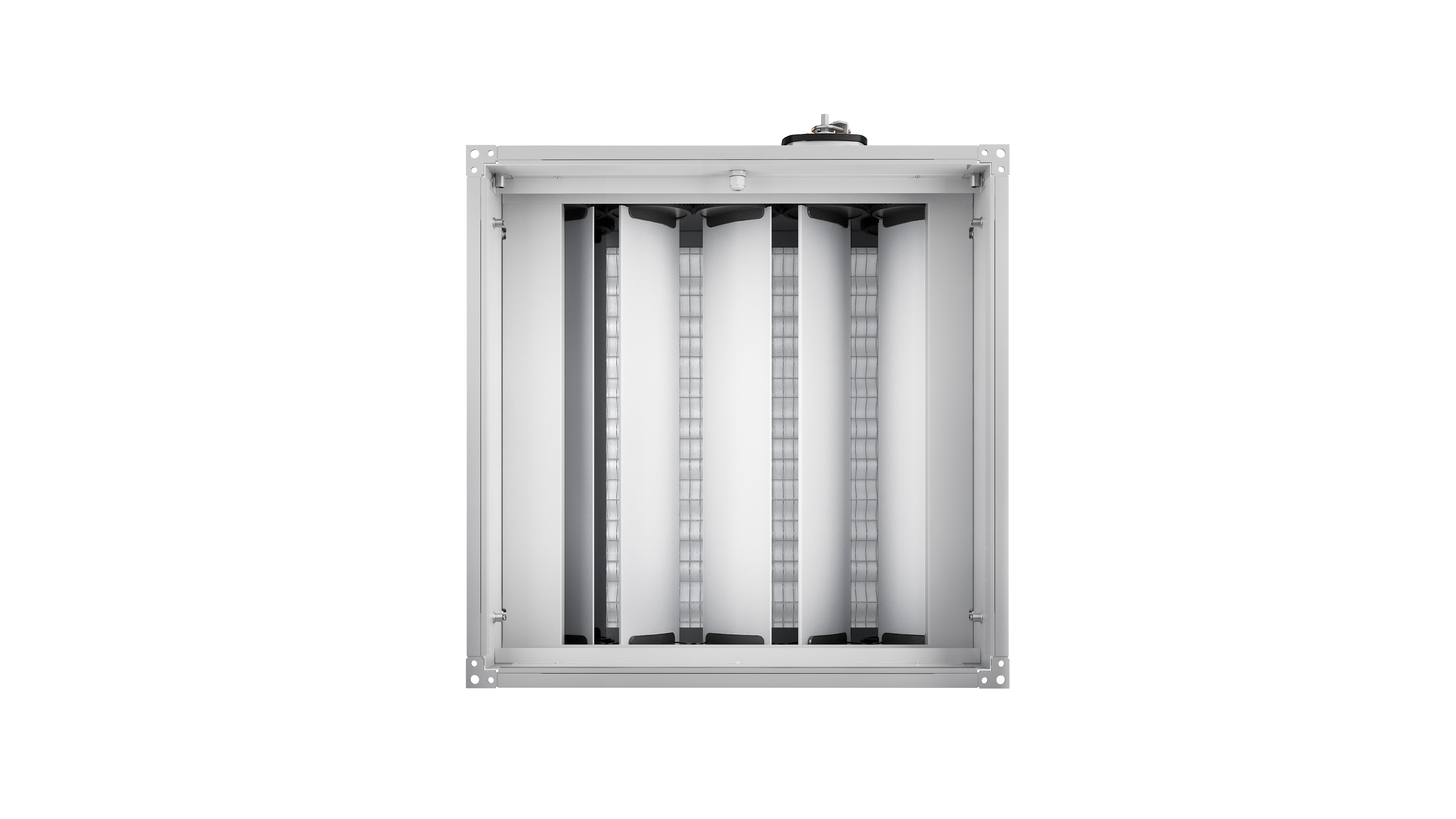

Смесительная камера оснащена тримя входами воздуха: 2 рециркуляционного и 1 свежего. Возможная плавная регулировка степени открытия дроссельных заслонок входа воздуха в диапазоне 0-100%.

Смесительные камеры KM EL доступны в двух вариантах: KM EL S и KM EL L.

Предназначение:

KM EL с электрическим воздухонагревателем LEO EL BMS применяется в средних и крупных объектах, таких как промышленные цеха, склады, магазины и т.д..

Управление:

АВТОМАТИКА KM EL LITE - комплектная система управления и защиты.

узнайте больше

Технология / Инновации / Преимущества:

Конструкция позволяет устанавливать камеру в разных вариантах..

Корпус смесительной камеры исполнен со стали.

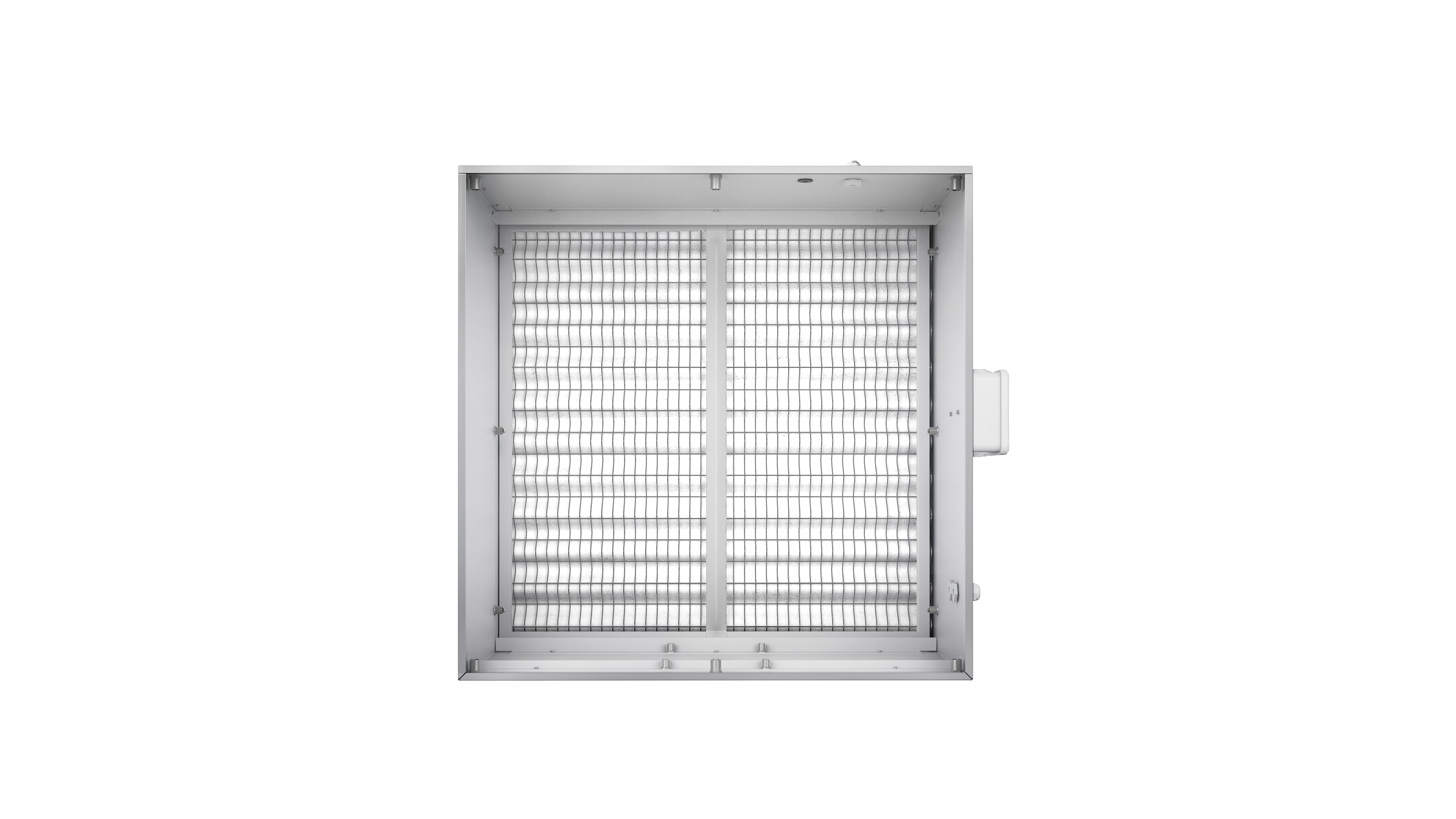

В стандартном исполнении камера оснащена фильтром EU3 (опционально поставляется фильтр EU4), который устанавливается перед входом свежего воздуха или перед входом свежего воздуха и циркуляционного воздуха.

Технические параметры LEO EL S BMS + KM S

	LEO EL S BMS + KM EL S
Скорость	III	II	I
Производительность [м³/ч]	1100	800	500
Питание [В/Гц]	3X400/50
Максимальное потребление тока вентилятора[A]	0,6	0,4	0,3
Максимальное потребление мощности вентилятора[Вт]	130	90	70
IP / класс изоляции	54/F
Уровень акустической мощности* [дБ (А)]	71,4	65,8	59
Уровень акустического давления 5 м** [дБ (А)]	56,3	50,7	43,9
Горизонтальная длина потока неизотермического воздуха *** [м]	7,5	5,5	3,5
Корпус	стал покрашена порошковой краской
Цвет	серый
Среда работы	внутри помещений
Максимальная рабочая температура [^oC]	50
Позиция работы	горизонтально на стене
Вес аппарата [кг]	36,1

* согласно распоряжению PN-EN ISO3744
** уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м³, на расстоянии 5 м от аппарата
*** горизонтальная длина потока изотермического воздуха, при граничной скорости 0,5 м/с.

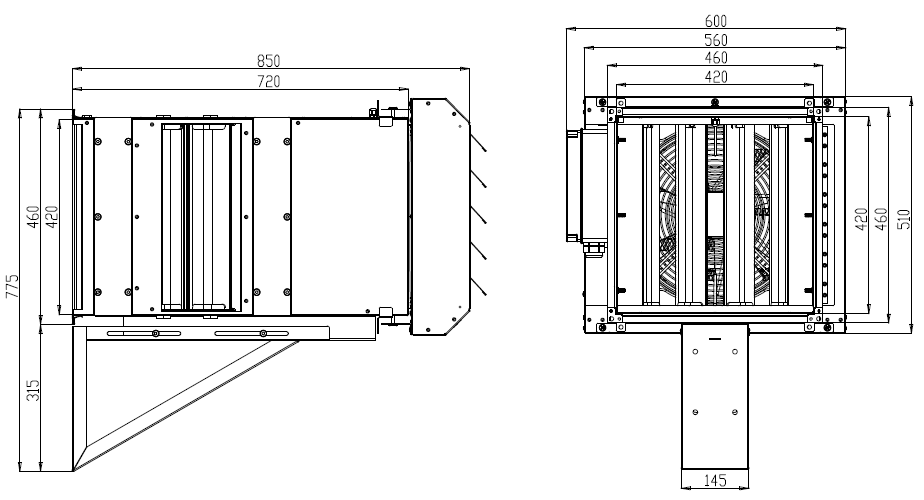

Габариты LEO EL S BMS + KM S

Wymiary LEO S z KM S

Технические параметры LEO EL L BMS + KM EL L

	LEO EL L BMS + KM EL L
Скорость	III	II	I
Производительность [м³/ч]	2600	1600	800
Питание [В/Гц]	3X400/50
Максимальное потребление тока вентилятора [A]	1,4	1,2	0,6
Максимальное потребление мощности вентилятора [Вт]	330	240	120
IP / класс изоляции	54/F
Уровень акустической мощности* [дБ (А)]	64,1	54,5	42,1
Уровень акустического давления 5 м** [дБ (А)]	79,2	69,6	57,2
Горизонтальная длина потока неизотермического воздуха **** [м]	14,5	9,0	4,5
Корпус	сталь покрашена порошковой краской
Цвет	серый
Среда работы	внутри помещений
Максимальная рабочая температура [^oC]	50
Позиция работы	горизонтально на стене
Вес аппарата [кг]	47,2

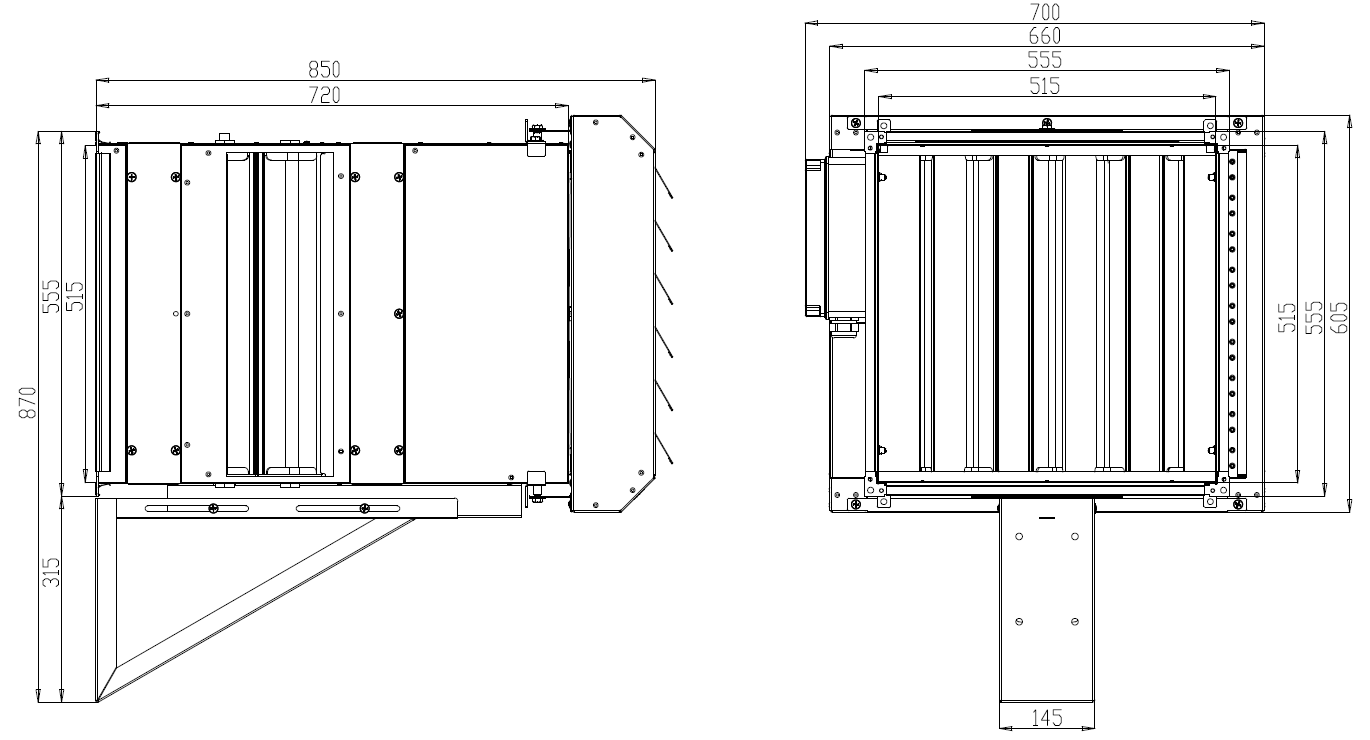

Габариты LEO L + KM L

Wymiary LEO L z KM L

Тепловые мощности LEO EL S BMS + KM EL S

LEO EL S BMS + KM EL S
Tp1	V	PT	PC	Tp2
[°C]	[м³/ч]	[кВт]*	[A]*	[°C]
1 ступень обогрева i 2 скорость вентилятора
-20	800	5,3	7,7	1
-10		5,2	7,5	8
0		5,1	7,4	16
10		5,0	7,2	23
20		4,9	7,1	32
2 ступень обогрева i 3 скорость вентилятора
-20	1100	9,9	14,3	12
-10		9,7	14,0	20
0		9,4	13,5	28
10		9,1	13,1	32
20		8,8	12,7	39

*включает параметры вентилятора

Тепловые мощности LEO EL L BMS + KM EL L

LEO EL L BMS + KM EL L
Tp1	V	PT	PC	Tp2
[°C]	[м³/ч]	[кВт]*	[A]*	[°C]
2 ступень обогрева i 2 скорость вентилятора
-20	1600	14,5	20,8	5
-10		14,0	20,1	12
0		13,6	19,5	21
10		12,9	18,5	26
20		12,3	17,7	34
3 ступень обогрева i 3 скорость вентилятора
-20	2600	20,9	30,2	10
-10		20,5	29,6	17
0		20,2	29,1	25
10		19,5	27,9	31
20		19,0	27,4	39

*включает параметры вентиляторы

V – объем воздуха
PT – тепловая мощность
PC – потребление тока
Tp1 – температура воздуха на входе в аппарат
Tp2 – температура воздуха на выходе из аппарата

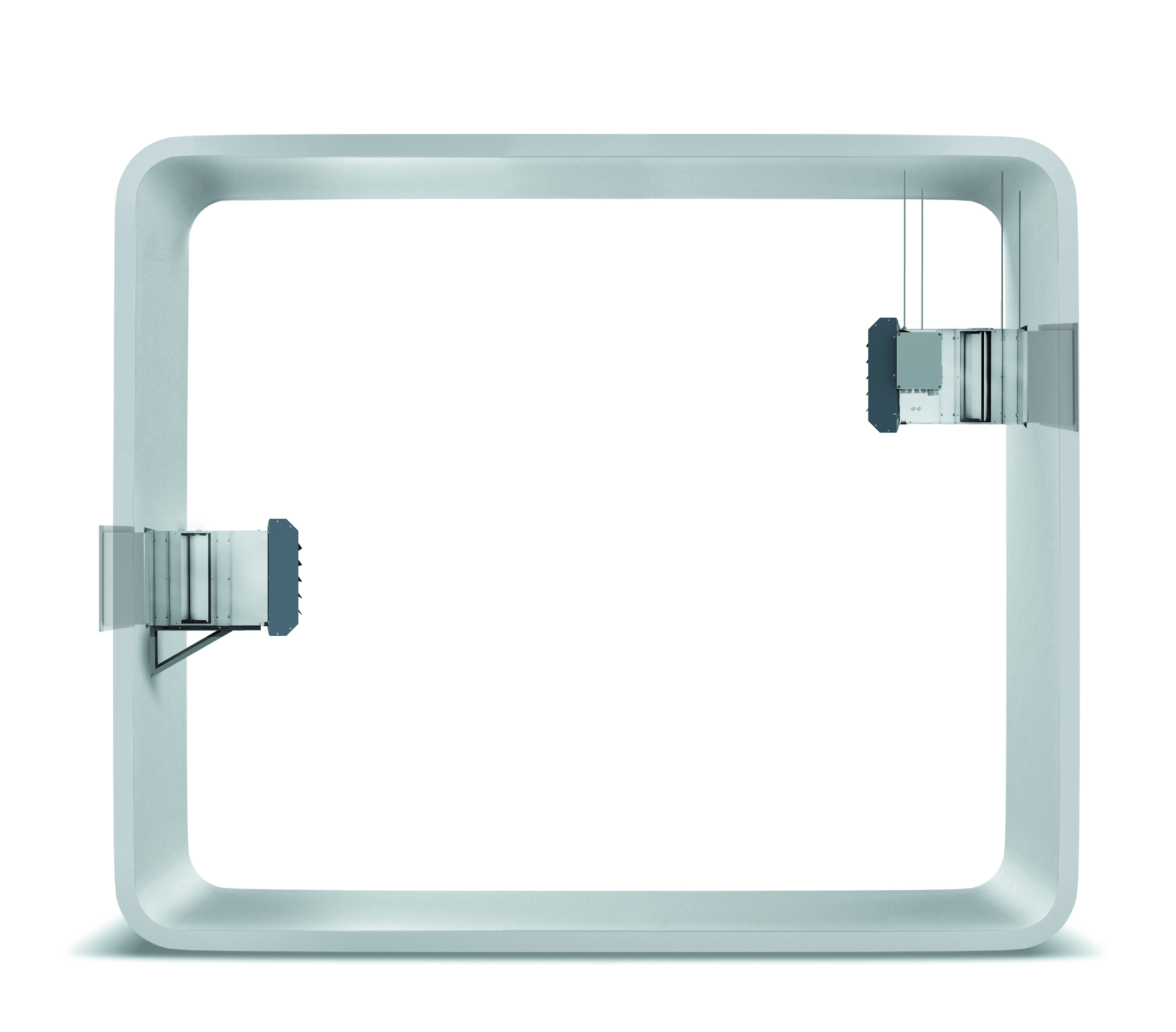

Электрические воздухонагреватели LEO EL BMS со смесительными камерами KM EL можно устанавливать к стене и под потолком с помощью монтажной консоли KM или монтажных шпилек.

Дополнительные элементы для установки LEO EL +KM EL:

Шпильки - позволяют установить аппарат под потолком.
Монтажная консоль – позволяют установить аппарат на сцене.

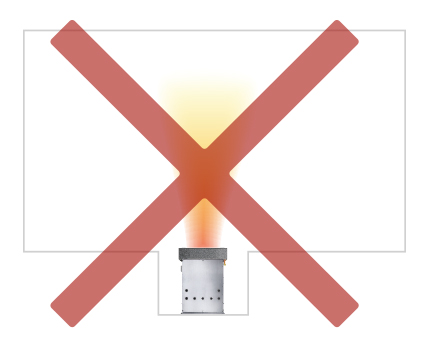

Ниже представляем несколько рекомендациий по монтажу:

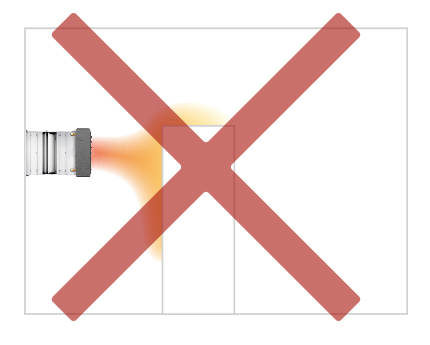

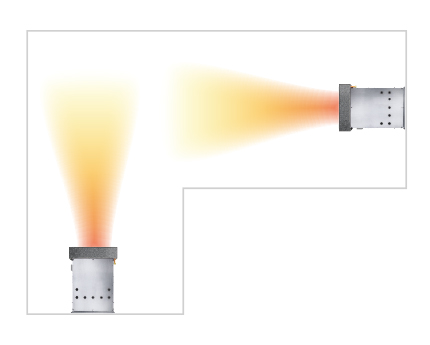

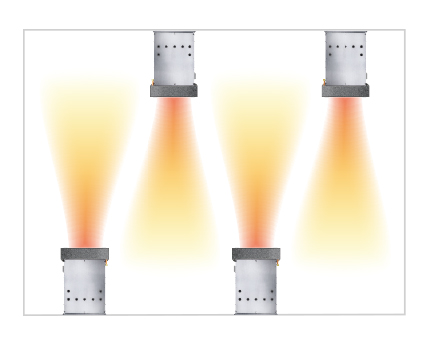

Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.

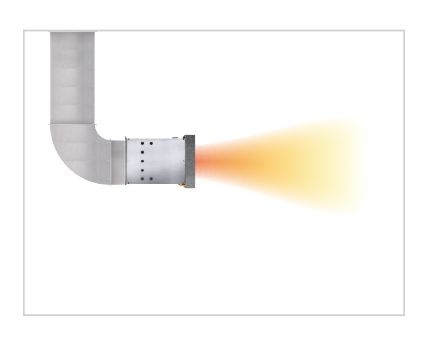

Не рекомендуется использовать воздуховоды с коленом, так как каждое колено уменьшает объем поступающего воздуха, что значительно снижает производительность аппарата.
