Продукты

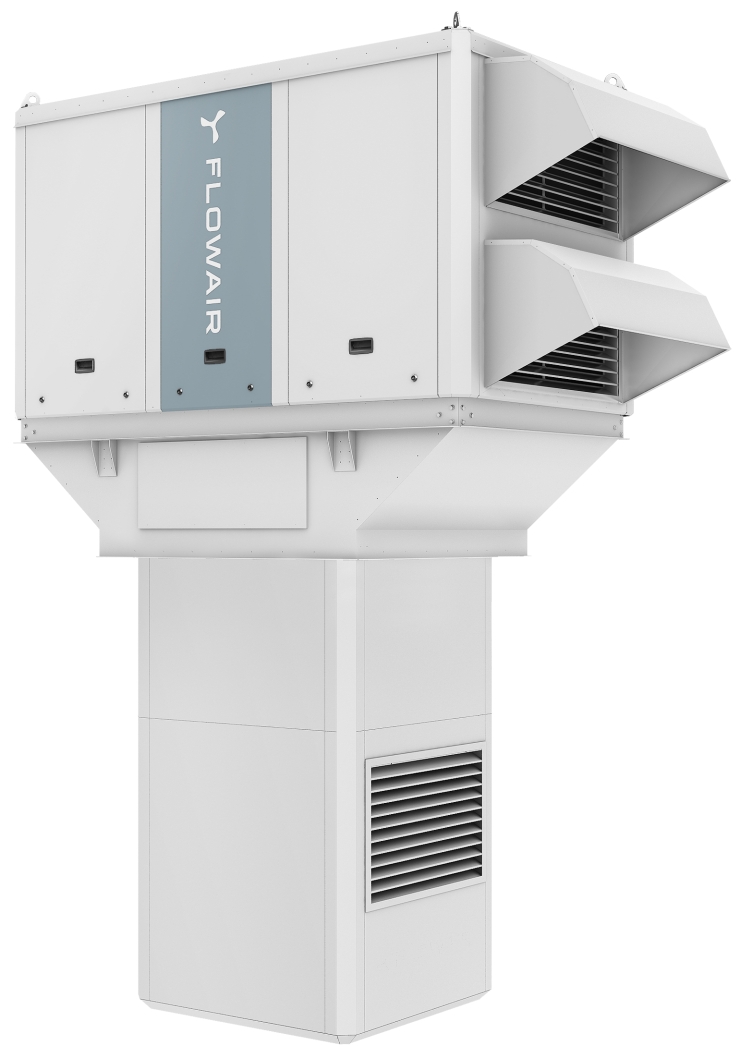

Cube R8 с осевым нагнетателем

Основные параметры:

Производительность: до 8000 м3/ч
Номинальная производительность свежего воздуха: до 8000 м3/ч
КПД рекуперации тепла: 73,1%
Тепловая мощность: 20-181 кВт
Доступные варианты: N, W, E, G
Вес: 770 кг

Основные файлы

Печать

Краткая характеристика:

Cube R8 это компактный отопительно-вентиляционный агрегат со встроенной рекуперацией тепла.
Дополнительно к Cube R8 можно применить крышную основу с осевым нагнетателем. В одном корпусе находится роторный рекуператор, воздухонагреватель и система автоматики Siemens Climatix. Благодаря высокому КПД рекуперации тепла и применению EC вентиляторов агрегат уже сегодня выполняет требования норм Экопроекта, которые будут еще более строгими с 2018. Агрегаты Cube R8 могут быть оснащены  водяным воздухонагревателем с циркуляционным насосом и 3-ходовым клапаном, электрическим или газовым воздухонагревателем.

Доступные типы аппратов:

Cube R 8 - W / NW
  1 2   3   4
1 рекуперация тепла: R – роторный теплообменник
2 номинальная производительность аппарата: 8-21 [тыс. м3/ч]
3 возможные варианты:

N - без дополнительного воздухонагревателя
W - с водяным теплообменником и тепловым насосом
E - с электрическим воздухонагревателем
G - с газовым двухступенчатым или модульным воздухонагревателем
4 NW: основа с крышным переходом и осевым нагнетателем

Компактная конструкция, монтажные крепления и самонесущая рама облегчают транспортировку и установку, а применение минеральной ваты толщиной 50 мм позволяют снизить потери тепла и уровень акустической нагрузки.

Заполните анкету для подбора Cube:

Предназначение:

Многофункциональные агрегаты Cube R8 с осевым нагнетателем подойдут ко всем объектам, где требуется эффективная вентиляция с рекуперацией тепла без необходимости применения вентиляционных каналов. Этого типа вентиляционно-отопительная система применяется в таких объектах как: склады, производственные цеха или логистические центры.

Автоматика:

В стандартном исполнении каждый агрегат Cube оснащен  контроллером SiemensClimatix с комнатным термостатом, а также комплектной системой измерения и регулировки параметров. Аппараты готовые к работе - Plug&Play.

узнайте больше

Технологии / Инновации / Преимущества:

Вентиляторы EC - энергосбережения и возможность плавной регулировки производительности канальной вентиляции.

Роторный рекуператор обеспечивает высокий КПД рекуперации тепла; встроен в аппарат, поэтому дополнительный модуль не требуется.

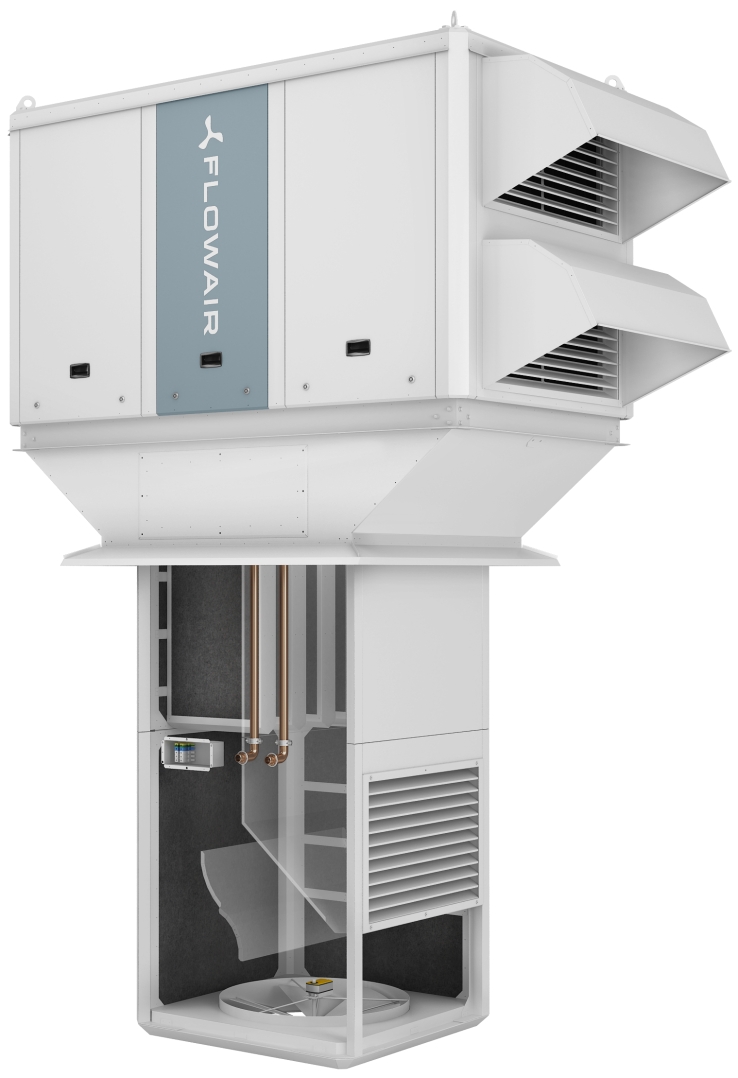

Основание с крышным переходом и осевым нагнетателем облегчает установку аппарата и непосредственный приток воздуха в помещение без необходимости применения воздуховодов.

Монтажные крепления: обеспечивают быструю установку и подъем аппарата без применения траверсов.

Корпус: конструкция, предотвращающая создание тепловых мостов, и применение минеральной ваты толщиной 50 мм позволяют снизить теплопотери и уровень акустической нагрузки.




Технические параметры Cube R8 с осевым нагнетателем

    Cube R8 Cube R8 + NW ****

Водяной
воздухонагреватель

 Тепловая мошность теплообменника * 74 74
Количество рядов теплообменника 2 2
Патрубок (”) наружная резьба, 1,25 наружная резьба, 1,25
Падение давления [кПa] 0 (встроенный рециркуляционный насос)

Электрический
воздухонагреватель

 Тепловая мощность [кВт]  25 25
Потребление тока [A] 36 36
Ступени обогрева 3 3
Производительность Номинальная производительность для свободного напора 350 Па [м3/ч]  8000 -
Номинальная производительность для свободного напора 0 Па [м3/ч]  9000 8000 *****
Минимальная производительность в режиме отопления [м3/ч] 1600 1600
Рекуперация тепла Тип теплообменника осевой осевой
КПД рекуперации тепла [%] ** 73,2 73,2

Номинальная производительность свежего воздуха [м3/ч]

  до 5 000 до 5 000
Мощность рекуперации тепла ** 24,6 24,6
Вентиляторы Приточный вентилятор радиальный EC радиальный EC
Вытяжной вентилятор радиальный EC радиальный EC
Конструкция Патрубки каналов [мм] приток: 900x500 -
вытажка: 900x500 -
Фильтры карманные, G4 карманные, G4
Потребление тока (запуск) [A] *** 11 (15) 10 (14)
Потребление мощности [кВт]  6,7 5,8
Питание [В/Гц] 3x400/50 3x400/50
Вес [кг] 570 770 (с основанием и нагнетателем)
  • * Для температуры теплоносителя 70/50 °C и температуры воздуха
  • ** Для температуры / влажности нагнетаемого воздуха: -20°C / 100% и выбрасываемого воздуха 20°C / 50%
  • *** Не предусматривает потребление тока опционального электрического нагревателя
  • **** Аппарат оснащен подконструкцией с крышным проходом и осевым нагнетателем
  • ***** Для настройки направляющих воздуха осевого нагнетателя под углом α=90O

Производитель оставляет за собой право изменять технические характеристики и конструктивные параметры устройства.

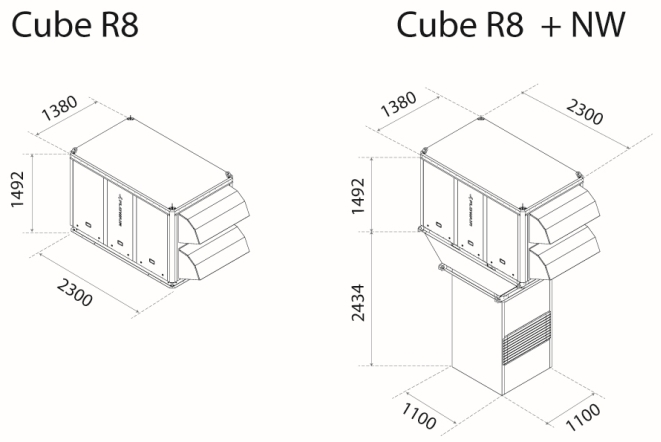

Габариты Cube R8 с осевым нагнетателем

wymiary Cube R8 с осевым нагнетателем

Cube R8

Cube R8
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  V=8000 м³/ч
0 119 5,3 42 104 4,56 36 88 3,85 31 72 3,14 25 59 5,09 20
5 111 4,9 44 95 4,17 39 79 3,48 33 64 2,78 28 50 4,38 23
8 105 4,6 46 90 3,95 40 74 3,25 35 59 2,56 29 46 3,96 24
10 102 4,5 47 86 3,80 41 71 3,11 36 56 2,42 30 42 3,68 25
12 98 4,3 48 83 3,65 42 68 2,96 37 52 2,28 31 39 3,41 26
15 93 4,1 49 78 3,43 44 63 2,75 38 47 2,07 32 35 3,00 28
16 92 4,0 50 77 3,36 44 61 2,68 39 46 2,00 33 33 2,87 28
18 88 3,9 51 73 3,21 45 58 2,54 40 43 1,85 34 30 2,60 29
20 85 3,7 52 70 3,07 46 55 2,40 40 39 1,72 35 27 2,33 30
  V=7000 м³/ч
0 110 4,8 44 95 4,19 38 81 3,54 32 66 2,89 26 54 4,68 21
5 101 4,5 46 87 3,83 40 73 3,20 35 59 2,56 29 46 4,02 24
8 97 4,3 48 83 3,63 42 68 2,99 36 54 2,36 30 42 3,64 25
10 94 4,1 49 79 3,49 43 65 2,86 37 51 2,22 31 39 3,38 26
12 90 4,0 50 76 3,35 44 62 2,73 38 48 2,10 32 36 3,13 27
15 86 3,8 51 72 3,15 45 58 2,53 39 44 1,90 33 32 2,76 28
16 84 3,7 51 70 3,09 46 56 2,46 40 42 1,84 34 30 2,64 29
18 81 3,6 52 67 2,95 47 53 2,33 41 39 1,71 35 28 2,39 30
20 78 3,4 53 64 2,82 47 50 2,20 42 36 1,58 36 25 2,15 31
  V=6000 м³/ч
0 99 4,4 46 86 3,79 40 73 3,20 34 60 2,62 28 49 4,23 23
5 92 4,0 48 79 3,47 42 66 2,89 36 53 2,32 30 42 3,64 25
8 87 3,9 50 75 3,28 44 62 2,71 38 49 2,14 31 38 3,29 26
10 85 3,7 51 72 3,16 45 59 2,59 38 46 2,02 32 35 3,06 27
12 82 3,6 52 69 3,03 45 56 2,47 39 44 1,90 33 33 2,84 28
15 77 3,4 53 65 2,85 47 52 2,29 41 40 1,73 34 29 2,50 29
16 76 3,4 53 64 2,79 47 51 2,23 41 38 1,67 35 28 2,39 30
18 73 3,2 54 61 2,67 48 48 2,12 42 36 1,55 36 25 2,17 30
20 71 3,1 55 58 2,56 49 46 2,00 43 33 1,44 36 22 1,95 31
  V=5000 м³/ч
0 88 3,9 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,6 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,4 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,3 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,2 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,0 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 3,0 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,9 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,8 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  V=4000 м³/ч
0 75 3,3 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,1 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,9 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,8 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,7 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,6 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,5 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,5 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,4 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33

Tp1 - температура воздуха после рекуперации тепла (перед теплообменником),
PT - тепловая мощность водяного теплообменника
Qw - расход воды через теплообменник
Tp2 - номинальная температура нагнетаемого воздуха
Tw1 - температура воздуха на входе в аппарат
Tw2 - температура воздуха на выходе из аппарата
V - производительность



Установка с осевым нагнетателем

Основание с крышным переходом и осевым нагнетателем облегчает установку аппарата и непосредственный приток воздуха в помещение без необходимости применения воздуховодов. Установка происходит в 2 шагах.

Шаг 1
Подготовка подконструкции

Krok 1 - Przygotowanie podkonstrukcji

Шаг 2
Установка подставки с нагнетателем и аппарата

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

Возможно приспособить длину прохода к толщине крыши.

  • RFA

    (5.44 MB)

  • Сертификаты

    (648.55 kB)

  • Общий каталог оборудования

    (18.42 MB)

  • Брошюра

    (3.96 MB)
