Продукты

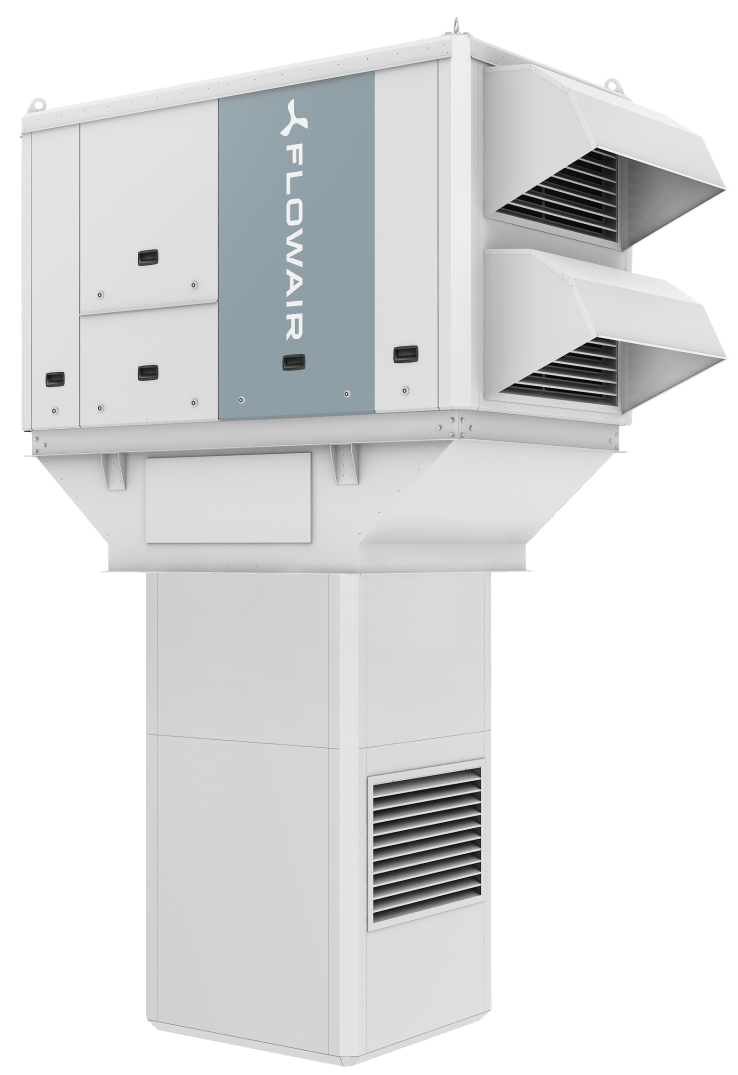

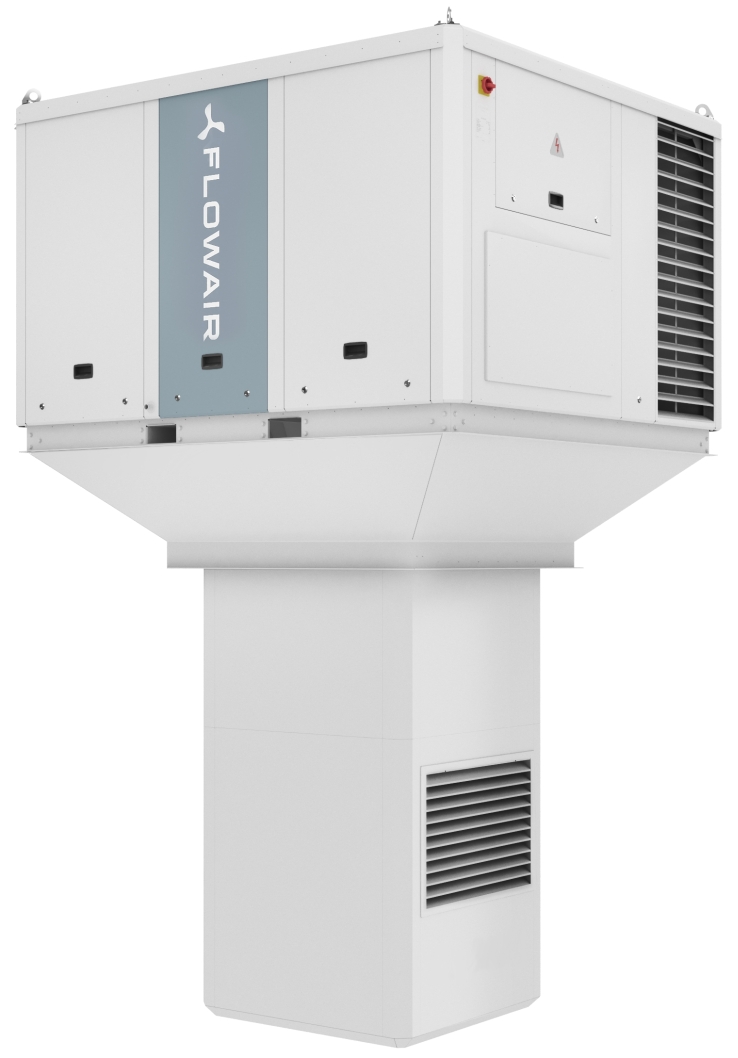

Cube 20 и 40 с осевым нагнетателем

Основные параметры:

Мощность охлаждения: до 40 кВт
Производительность: до 8000 м3/ч
Номинальная производительность свежего воздуха: до 8000 м3/ч
КПД рекуперации тепла: 73,1%
Тепловая мощность: 20-181 кВт
Доступные варианты: N, W, E, EHP, G
Вес: 815-1020 кг

Основные файлы

Печать

   Краткая характеристика:

Компактные агрегаты Cube 20 и Cube 40 обеспечивают комплексную термическую обработку воздуха:  охлаждение, отопление и вентиляцию с рекуперацией тепла. Дополнительно доступна подставка с крышным переходом и осевым нагнетателем с сервоприводом.  В одном корпусе размещен охладительный агрегат, роторный рекуператор, нагреватель и система автоматики Siemens Climatix. Благодаря высокому КПД рекуперации тепла и применению EC вентиляторов агрегаты уже сегодня выполняют требования норм Экопроекта, которые будут еще более строгими с 2018. Агрегаты Cube 20 и Cube 40 могут быть оснащены  водяным воздухонагревателем с циркуляционным насосом и 3-ходовым клапаном, электрическим нагревателем, функцию реверсивного теплового насоса с электрическим или газовым воздухонагревателем.

Доступные типы аппаратов:

Cube 20 - R W / NW
  1   2 3   4
1 номинальная мощность охлаждения: 20-160 [кВт]
2 рекуперация тепла: R - роторный теплообменник
3 возможные варианты:

N - без дополнительного воздухонагревателя
W - с водяным теплообменником
E - с электрическим обогревом
EHP - с функцией реверсивного насоса и электрическим воздухонагревателем
G - с газовым воздухонагревателем
4 основание с крышным переходом и осевым нагнетателем

Компактная конструкция, транспортные держатели и отверстия, а также самонесущая рама облегчают транспортировку и обеспечивают быструю установку, а применение минеральной ваты толщиной 50 мм снижает потери тепла и уровень акустической нагрузки.

Заполните анкету на подбор агрегатов Cube:



   Предназначение:

Широкий типоразмер вместе с разными возможностями установки и высоким свободным напором гарантируют разные возможности применения. Агрегаты Cube идеально подходят к торговым центрам, логистических центрах, промышленных объектах, объектах общественного назначения, АЗС или магазинах. Применение инверторного компрессора в агрегате Cube 20 позволяет устанавливать оборудование в офисах и разного типа объектах с большим количеством помещений.



   Автоматика:

Руфтопы Cube в стандарте оснащены системой автоматики Siemens Climatix с комнатным контроллером и комплектной системой для измерения, управления и контроля.

узнайте больше



   Технологии / Инновации / Преимущества:

Система охлаждения – применение инверторного компрессора или компрессоров с системе тандем позволяет регулировать мощность в зависимости от текущей потребности.

Вентиляторы EC – сбережение электрической энергии и возможность плавных настроек производительности канальной установки.

Роторный  рекуператор – встроенный внутри аппарата, без необходимости применения внешний модуль, обеспечивает рекуперацию тепла при компактной конструкции

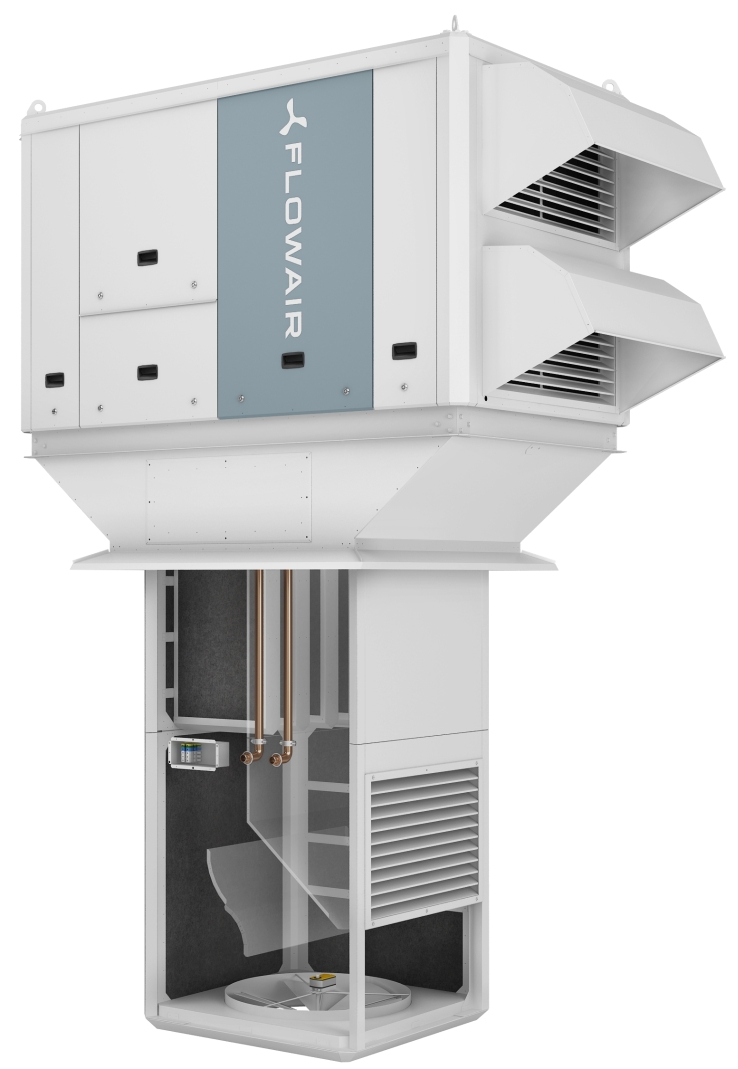

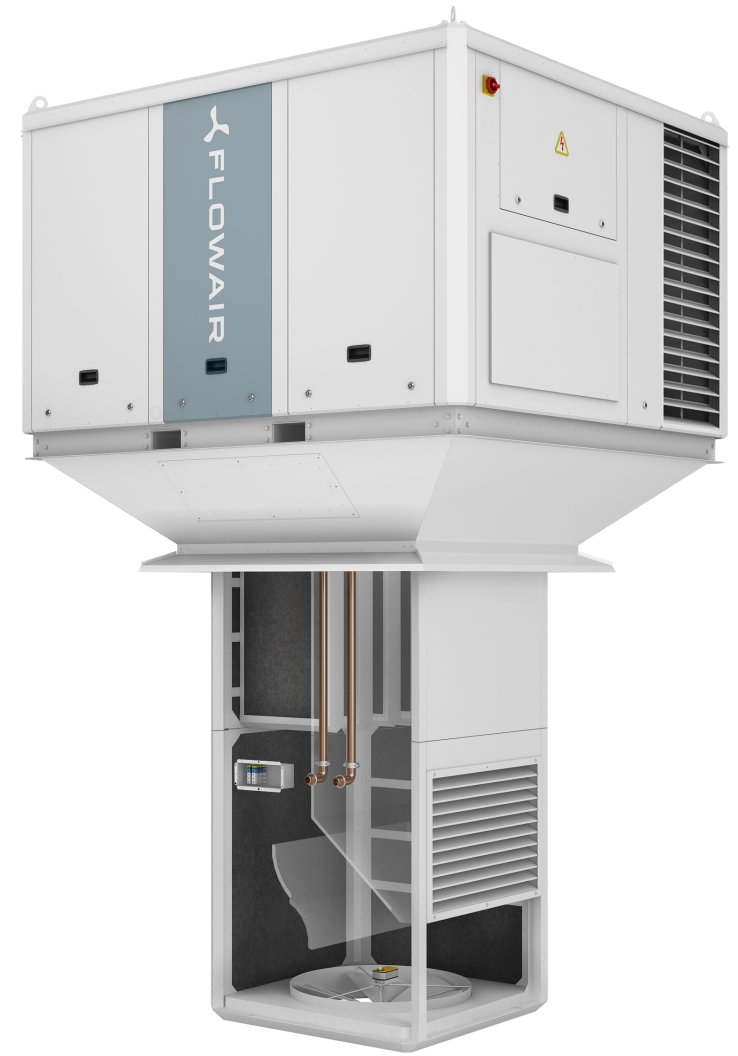

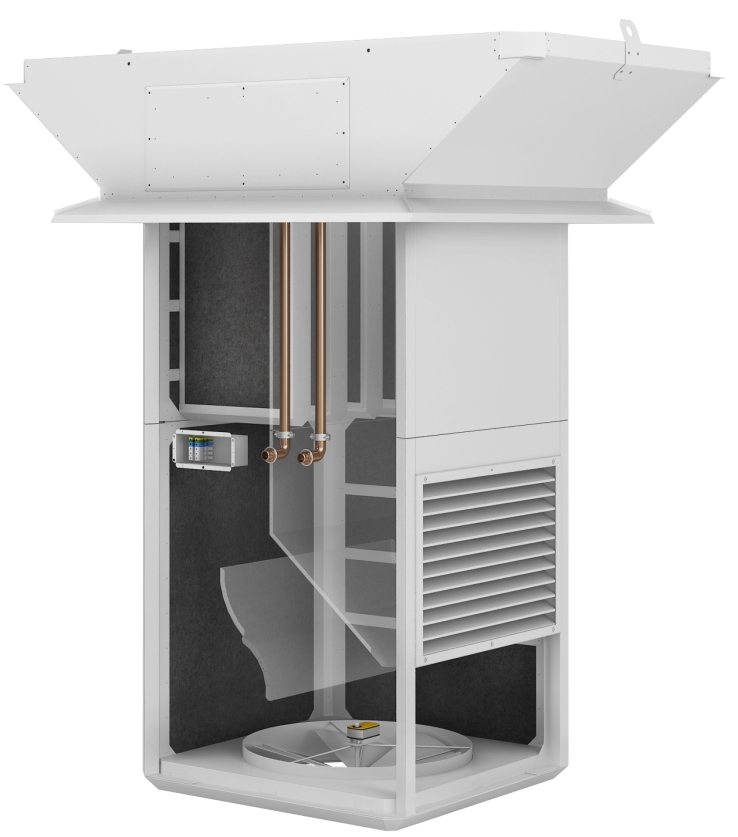

Подставка с крышным переходом и осевым нагнетателем – позволяет поставить наружной воздух непосредственно в помещение, без канальной установки.

Транспортные держатели – находятся в верхней части аппарата, позволяют быстро поднимать его без необходимости применения траверса.

Корпус – изоляция минеральной шерстью 50 мм обеспечивает тихую работу и минимальные потери тепла.


Технические параметры Cube 20 и 40 с осевым нагнетателем

    Cube 20 Cube 40
Охлаждение Номинальная мощность охлаждения [кВт]  20 40
Мощность охлаждения [кВт] * 21,1 37,5
Коэффициент EER * 3,19 2,93

Реверсивный тепловой насос

 Мощность отопления [кВт] * 24,2 43,8
Коэффициент COP * 4,07 4,13
Мощность охлаждения [кВт] * 19,9 38,7
Коэффициент EER * 3,09 3,09
Компресоор Тип компрессора scrol (инвертный) scroll (система тандем)
Количество компрессоров  1 2
Количество систем охлаждения 1 1
Водяной воздухонагреватель Тепловая мощность [кВт] ** 55 74
Количество рядов теплообменника 2 2
Патрубки [“] наружная резьба, 1,25 наружная резьба, 1,25
Падение давления [кПа] 0 (встроенный рециркуляционный насос)

Электрический воздухонагреватель

 Тепловая мощность [кВт] 25 25
Потребление тока [A] 36 36
Ступени обогрева 3 3
Производительность Номинальная производительность для свободного напора 350 Па [м3/ч]  5000 8000
Номинальная производительность для свободного напора 0 Па [м3/ч]  5750 8800
Минимальная производительность в режиме отопления [м3/ч] 1000 1600
Минимальная производительность в режиме охлаждения [м3/ч] 2500 4000

Рекуперация тепла

 Производительность для свежего воздуха [м3/ч] до 5 000 до 5 000
Тип теплообменника осевой осевой
КПД рекуперации тепла для Ecodesign [%]*** 73,2 73,2
Мощность рекуперации тепла для Ecodesign [кВт]*** 24,6 24,6
Вентиляторы Приточный вентилятор радиальный EC, 1 шт.
Вытяжной вентилятор радиальный EC, 1 шт.
Вентилятор испарителя осевой AC, 2 шт. осевой AC, 1 шт.
Конструкция Патрубки каналов [мм] приток: 900x500
вытяжка: 900x500
не касаестя  установки с осевым нагнетателем
Фильтры карманные, G4 карманные, G4
Потребление тока (запуск) [A] 22 (50) 27 (90)
Потребление мощности [кВт] 14,6 21,3
Питание [В/Гц] 3x400/50 3x400/50
Цвет RAL 7047 RAL 7047
Вес агрегата [кг] 615 820
Вес агрегата с основанием и осевым нагнетателем [кг] 815 1020
  • * Для условий:
    охлаждение: наружная температура: 35°C [TS], температура перед нагнетателем: 27°C [TS] / 19°C[TM].
    обогрев: наружная температура 7°C [TS], 6°C [TM], температура перед нагнетателем: 20°C [TS]. TS - термометр сухой, TM - термометр влажный.
    EER нетто = мощность охлаждения нетто / общая потребляемая мощность.
    COP нетто =тепловая мощность нетто/ общая потребляемая мощность
  •  ** Для температуры теплоносителя 70/50°С и температуры воздуха 8°С.
  • *** Согласно техническим нормам EC номер 1253/2014. Для разницы температуры нагнетаемого/удаляемого воздуха 20K и сухого воздуха.

Производитель оставляет за собой право изменять технические характеристики и конструктивные параметры устройства.

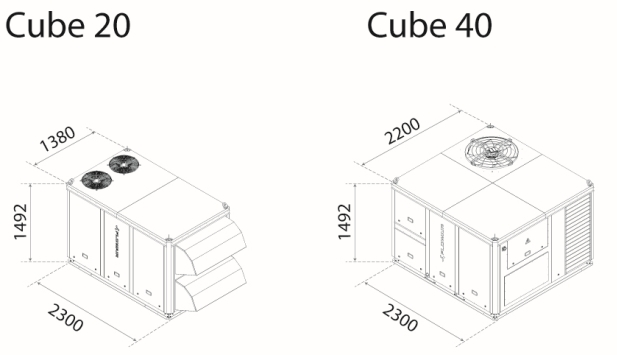

Габариты Cube 20 и 40 с осевым нагревателем

Тепловые мощности Cube 20

Cube 20
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  V=5000 м³/ч
0 88 3,87 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,58 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,41 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,30 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,19 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,02 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 2,97 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,86 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,75 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  V=4000 м³/ч
0 75 3,32 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,07 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,92 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,83 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,73 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,59 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,54 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,45 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,36 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33
  V=3500 м³/ч
0 69 3,02 54 60 2,62 47 51 2,22 40 42 1,83 33 34 2,93 27
5 63 2,79 56 55 2,40 49 46 2,01 42 37 1,62 35 29 2,52 29
8 60 2,66 57 52 2,27 50 43 1,88 43 34 1,49 36 26 2,28 30
10 58 2,57 58 50 2,19 51 41 1,80 44 32 1,41 37 25 2,13 30
12 56 2,49 59 48 2,10 52 39 1,72 45 31 1,33 37 23 1,97 31
15 54 2,36 60 45 1,98 53 36 1,59 46 28 1,21 38 20 1,74 32
16 53 2,31 60 44 1,93 53 36 1,55 46 27 1,17 39 19 1,66 32
18 51 2,23 61 42 1,85 54 34 1,47 47 25 1,09 39 17 1,51 33
20 49 2,15 62 40 1,77 54 32 1,39 47 23 1,01 40 16 1,36 33
  V=3000 м³/ч
0 61 2,70 57 53 2,35 50 46 1,99 42 38 1,64 35 30 2,62 28
5 57 2,50 59 49 2,15 51 41 1,80 44 33 1,45 36 26 2,26 30
8 54 2,38 60 46 2,03 52 38.5 1,69 45 31 1,34 37 24 2,04 31
10 52 2,30 60 45 1,96 53 37 1,61 45 29 1,27 38 22 1,91 31
12 51 2,22 61 43 1,88 54 35 1,54 46 27 1,19 39 20 1,77 32
15 48 2,11 62 40 1,77 54 33 1,43 47 25 1,09 39 18 1,56 33
16 47 2,07 62 40 1,73 55 32 1,39 47 24 1,05 40 17 1,49 33
18 45 2,00 63 38 1,66 55 30 1,32 48 23 0,98 40 16 1,36 33
20 44 1,92 63 36 1,59 56 29 1,25 48 21 0,91 41 14 1,22 34
  V=2000 м³/ч
0 45 1,99 63 40 1,74 55 34 1,48 47 28 1,22 39 22 1,94 31
5 42 1,85 64 36 1,59 56 31 1,34 48 25 1,08 40 19 1,67 32
8 40 1,76 64 34 1,51 57 29 1,25 49 23 1,00 41 18 1,52 33
10 39 1,70 66 33 1,45 58 27 1,20 50 22 0,95 41 16 1,41 33
12 37 1,64 66 32 1,39 58 26 1,14 50 21 0,89 42 15 1,31 34
15 35 1,56 67 30 1,31 59 24 1,06 51 19 0,81 42 13 1,16 35
16 35 1,53 67 29 1,28 59 24 1,04 51 18 0,79 43 13 1,11 35
18 34 1,48 68 28 1,23 60 23 0,98 51 17 0,73 43 12 1,01 35
20 32 1,42 68 27 1,18 60 21 0,93 52 16 0,68 43 11 0,91 36

Тепловые мощности Cube 40

Cube 40
Tp1 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2 PT Qw Tp2
°C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C кВт м³/ч °C
  Tw1/Tw2 = 90/70°C Tw1/Tw2 = 80/60°C Tw1/Tw2 = 70/50°C Tw1/Tw2 = 60/40°C Tw1/Tw2 = 45/35°C
  V=8000 м³/ч
0 119 5,3 42 104 4,56 36 88 3,85 31 72 3,14 25 59 5,09 20
5 111 4,9 44 95 4,17 39 79 3,48 33 64 2,78 28 50 4,38 23
8 105 4,6 46 90 3,95 40 74 3,25 35 59 2,56 29 46 3,96 24
10 102 4,5 47 86 3,80 41 71 3,11 36 56 2,42 30 42 3,68 25
12 98 4,3 48 83 3,65 42 68 2,96 37 52 2,28 31 39 3,41 26
15 93 4,1 49 78 3,43 44 63 2,75 38 47 2,07 32 35 3,00 28
16 92 4,0 50 77 3,36 44 61 2,68 39 46 2,00 33 33 2,87 28
18 88 3,9 51 73 3,21 45 58 2,54 40 43 1,85 34 30 2,60 29
20 85 3,7 52 70 3,07 46 55 2,40 40 39 1,72 35 27 2,33 30
  V=7000 м³/ч
0 110 4,8 44 95 4,19 38 81 3,54 32 66 2,89 26 54 4,68 21
5 101 4,5 46 87 3,83 40 73 3,20 35 59 2,56 29 46 4,02 24
8 97 4,3 48 83 3,63 42 68 2,99 36 54 2,36 30 42 3,64 25
10 94 4,1 49 79 3,49 43 65 2,86 37 51 2,22 31 39 3,38 26
12 90 4,0 50 76 3,35 44 62 2,73 38 48 2,10 32 36 3,13 27
15 86 3,8 51 72 3,15 45 58 2,53 39 44 1,90 33 32 2,76 28
16 84 3,7 51 70 3,09 46 56 2,46 40 42 1,84 34 30 2,64 29
18 81 3,6 52 67 2,95 47 53 2,33 41 39 1,71 35 28 2,39 30
20 78 3,4 53 64 2,82 47 50 2,20 42 36 1,58 36 25 2,15 31
  V=6000 м³/ч
0 99 4,4 46 86 3,79 40 73 3,20 34 60 2,62 28 49 4,23 23
5 92 4,0 48 79 3,47 42 66 2,89 36 53 2,32 30 42 3,64 25
8 87 3,9 50 75 3,28 44 62 2,71 38 49 2,14 31 38 3,29 26
10 85 3,7 51 72 3,16 45 59 2,59 38 46 2,02 32 35 3,06 27
12 82 3,6 52 69 3,03 45 56 2,47 39 44 1,90 33 33 2,84 28
15 77 3,4 53 65 2,85 47 52 2,29 41 40 1,73 34 29 2,50 29
16 76 3,4 53 64 2,79 47 51 2,23 41 38 1,67 35 28 2,39 30
18 73 3,2 54 61 2,67 48 48 2,12 42 36 1,55 36 25 2,17 30
20 71 3,1 55 58 2,56 49 46 2,00 43 33 1,44 36 22 1,95 31
  V=5000 м³/ч
0 88 3,9 49 76 3,35 43 65 2,84 36 53 2,33 30 43 3,75 24
5 81 3,6 51 70 3,07 45 59 2,56 38 47 2,06 32 37 3,22 26
8 77 3,4 52 66 2,90 46 55 2,40 40 44 1,90 33 34 2,92 27
10 75 3,3 53 64 2,80 47 53 2,30 40 41 1,79 34 31 2,72 28
12 72 3,2 54 61 2,69 48 50 2,19 41 39 1,69 35 29 2,52 29
15 69 3,0 55 58 2,53 49 47 2,03 42 35 1,54 36 26 2,22 30
16 67 3,0 56 56 2,47 49 45 1,98 43 34 1,48 36 24 2,12 30
18 65 2,9 57 54 2,37 50 43 1,88 43 32 1,38 37 22 1,92 31
20 63 2,8 57 52 2,26 51 41 1,77 44 29 1,28 38 20 1,73 32
  V=4000 м³/ч
0 75 3,3 52 66 2,88 46 56 2,44 39 46 2,00 32 37 3,22 26
5 70 3,1 54 60 2,64 48 50 2,20 41 41 1,77 34 32 2,77 28
8 66 2,9 56 57 2,49 49 47 2,06 42 38 1,63 35 29 2,51 29
10 64 2,8 56 55 2,40 49 45 1,97 43 36 1,55 36 27 2,33 29
12 62 2,7 57 53 2,31 50 43 1,88 43 33 1,46 36 25 2,16 30
15 59 2,6 58 49 2,17 51 40 1,75 44 30 1,32 37 22 1,91 31
16 58 2,5 59 48 2,12 52 39 1,70 45 29 1,28 38 21 1,82 32
18 56 2,5 59 46 2,03 52 37 1,61 45 27 1,19 38 19 1,66 32
20 54 2,4 60 44 1,95 53 35 1,53 46 25 1,11 39 17 1,49 33

Tp1 - темп. воздуха после рекуперации тепла (перед водяным теплообменником
PT - тепловая мошность водяного теплообменника
Qw - расход воды через теплообменник
Tp2 - номинальная темп. нагнетаемого воздуха
Tw1 - темп. воды на входе в теплообменник
Tw2 - темп. воды на выходе из теплообменника
V - объем воздуха

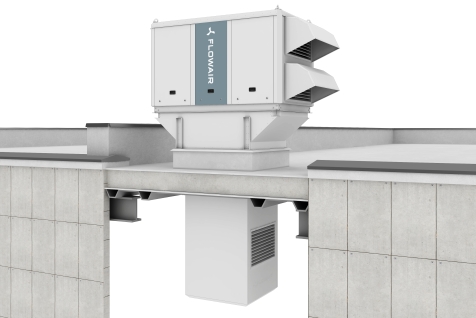

Установка с осевым нагнетателем

Подставка с крышным переходом и осевым нагнетателем облегчают установку, а также непосредственный приток и вытяжку воздуха из помещения. Оборудование установливается в двух шагах:

Шаг 1
Подготовка подконструкции

Krok 1 - Przygotowanie podkonstrukcji

Шаг 2
Установка подставки с нагнетателем и аппарата

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

Возможно приспособить длину прохода к толщине крыши.

Агрегаты Cube дают возможность разного присоединения воздуховодов:

Присоединения воздуховодов

Montaż Cube 20 и 40 с осевым нагнетателем

Способ 1
Воздуховоды подключается к нижней части аппарата. Касается всех аппаратов Cube.

Montaż Cube 20 и 40 с осевым нагнетателем

Способ 2
Канал выброса присоединен к нижней части, канал нагнетаемого воздуха присоединен сбоку. Касается аппаратов Сube 40-160.

.

Montaż Cube 20 и 40 с осевым нагнетателем

Способ 3
Воздуховоды присоединяется сбоку. Касается аппаратов Cube 40.

Montaż Cube 20 и 40 с осевым нагнетателем

Способ 4
Установка рядом со зданием. Возможность подключить воздуховоды сбоку или снизу.

Бесканальная установка

Бесканальная установка на основе с осевым нагнетателем.
Касается аппаратов Cube 20, 40.

Montaż Cube 20 и 40 с осевым нагнетателем

Установка текстильных каналов

Текстильные вентиляционные каналы предназначены для аппаратов типа руфтоп. Подбор осуществляется под объект.

Montaż Cube 20 и 40 с осевым нагнетателем



  • RFA

    (16.83 MB)

  • Сертификаты

    (849.98 kB)

  • Общий каталог оборудования

    (18.42 MB)

  • Брошюра

    (3.96 MB)

Складские и офисные помещения, Gdynia, Польша

Расположение: pomorskie, Польша

Вы используете Internet Explorer версии 9.0 или старше. Для правильной работы сайта мы рекомендуем установить последнюю версию браузера, вы можете скачать ее здесь.
Закрыть
Facebook YouTube Зона проектирования Instagram
;
