VÝROBKY

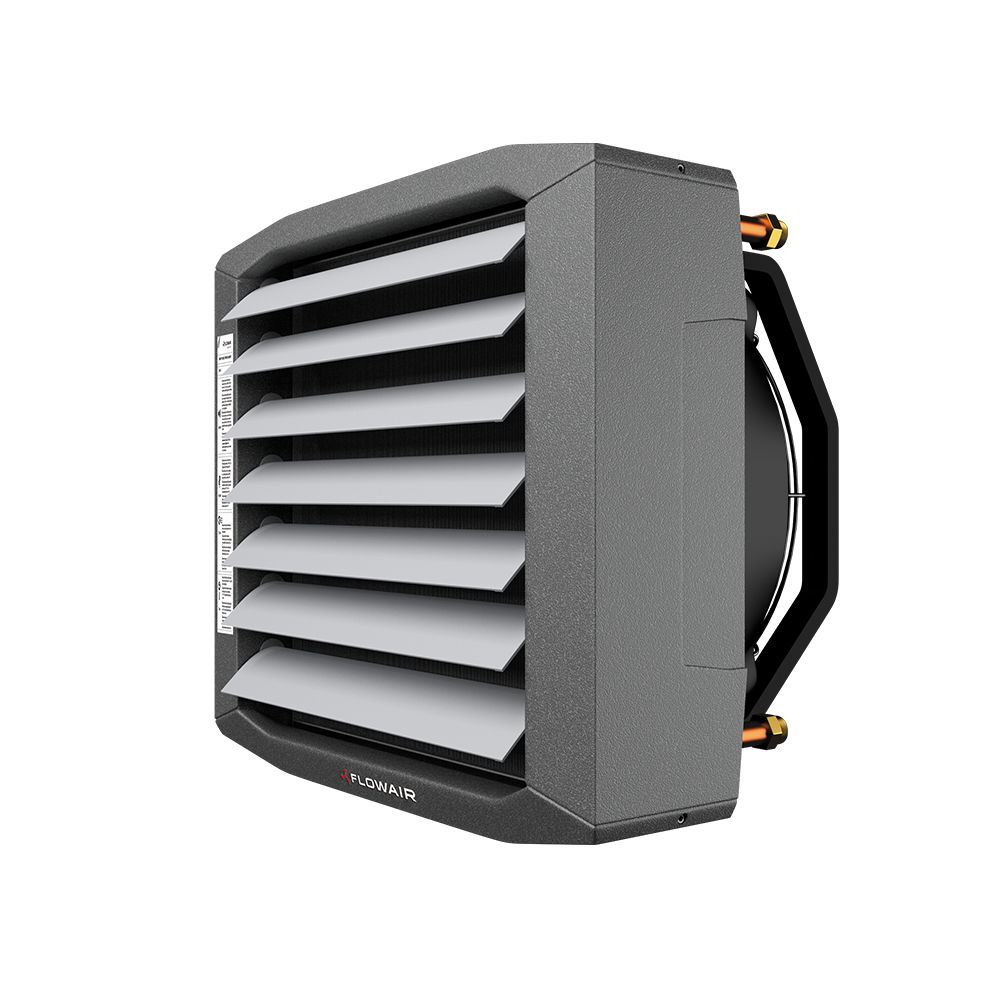

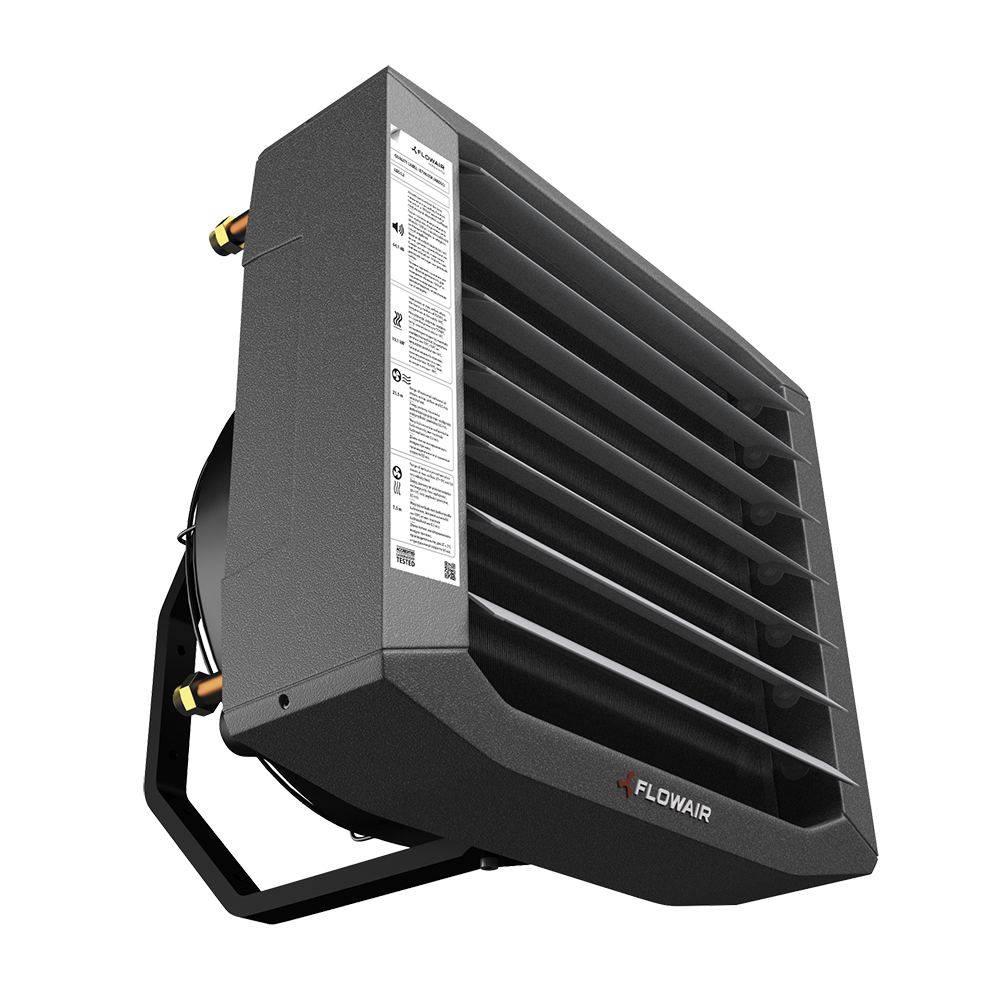

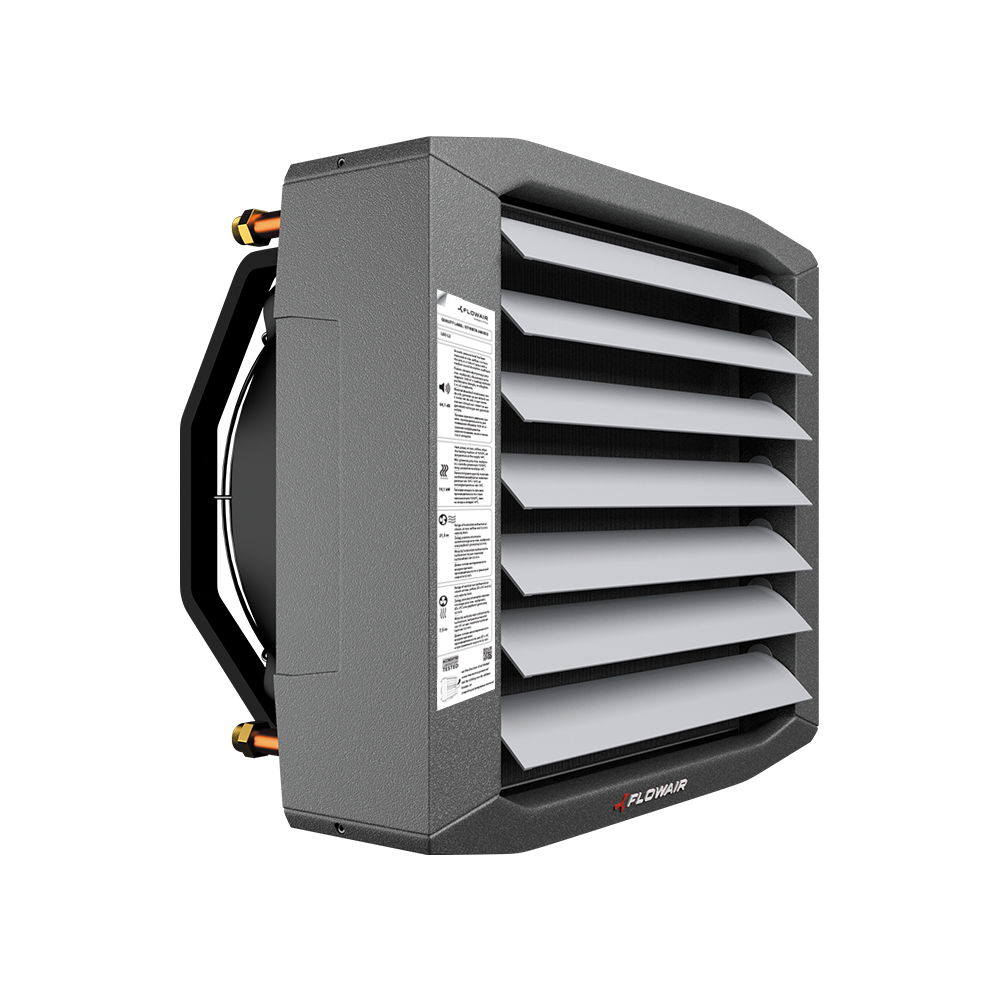

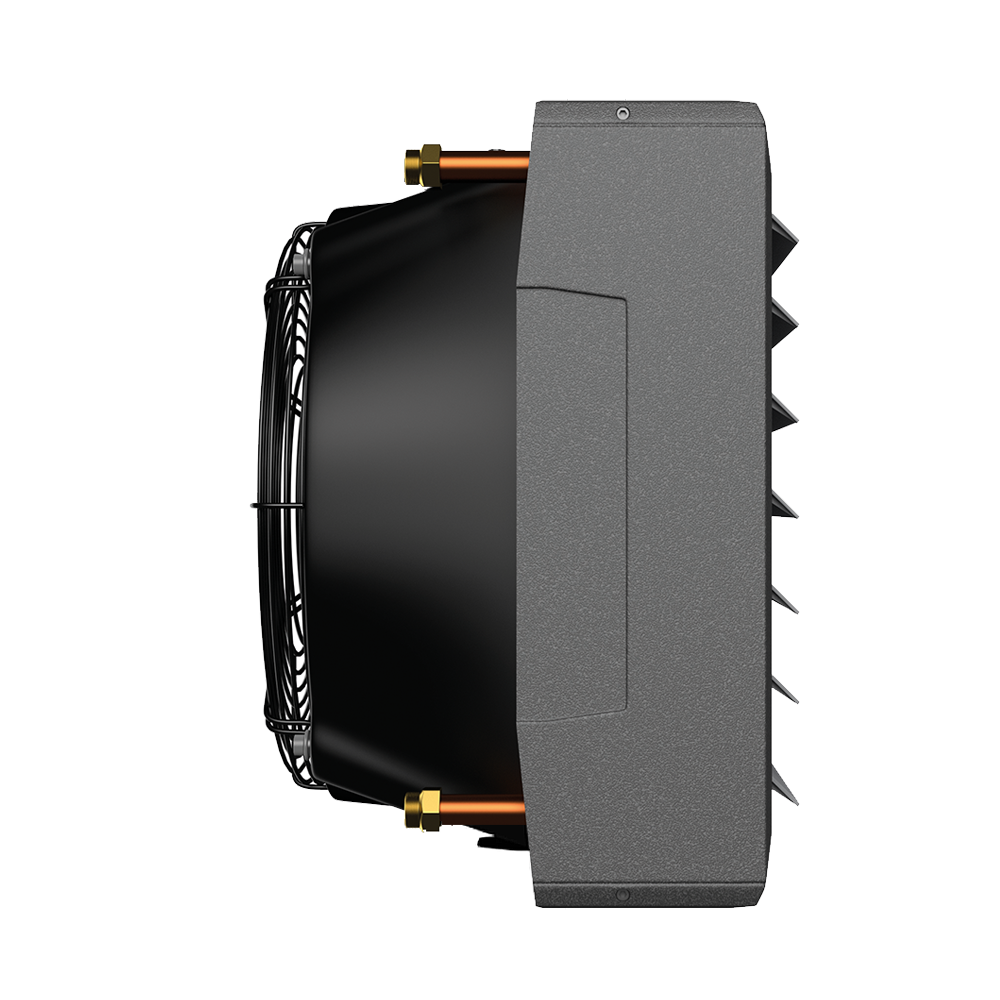

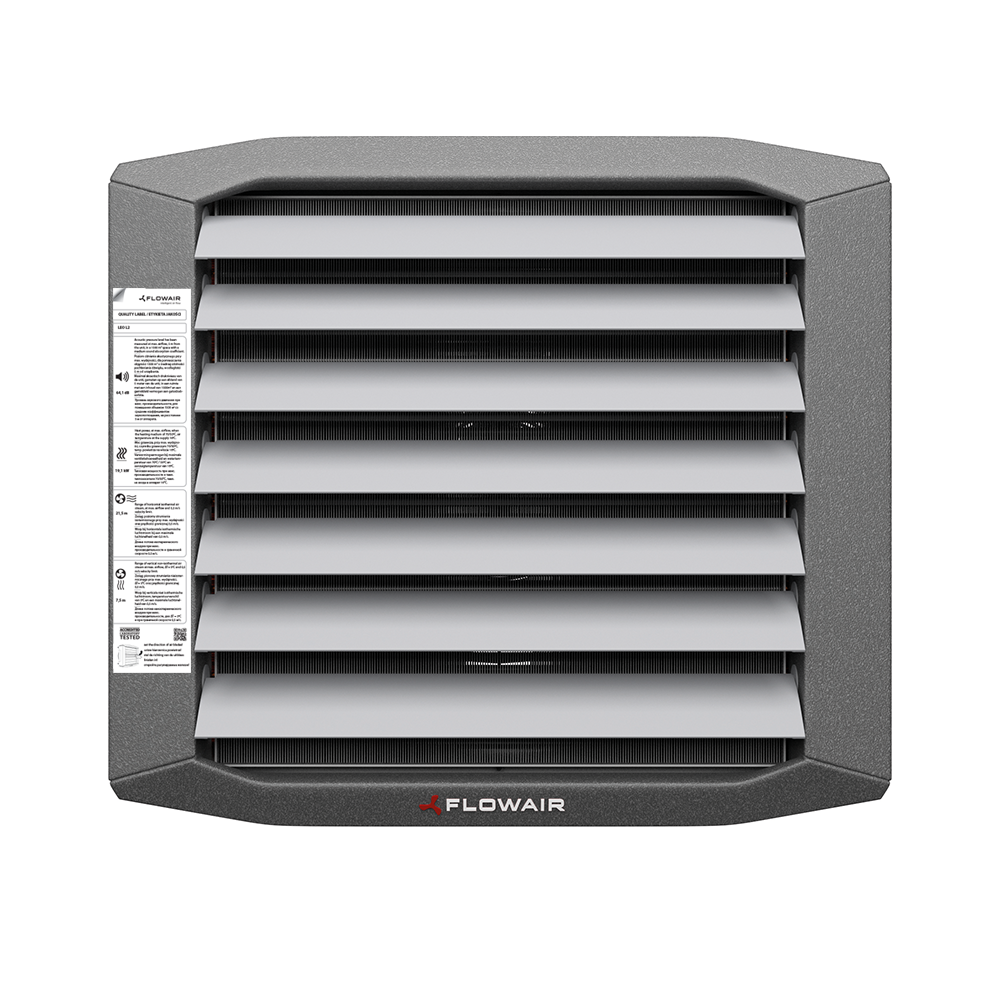

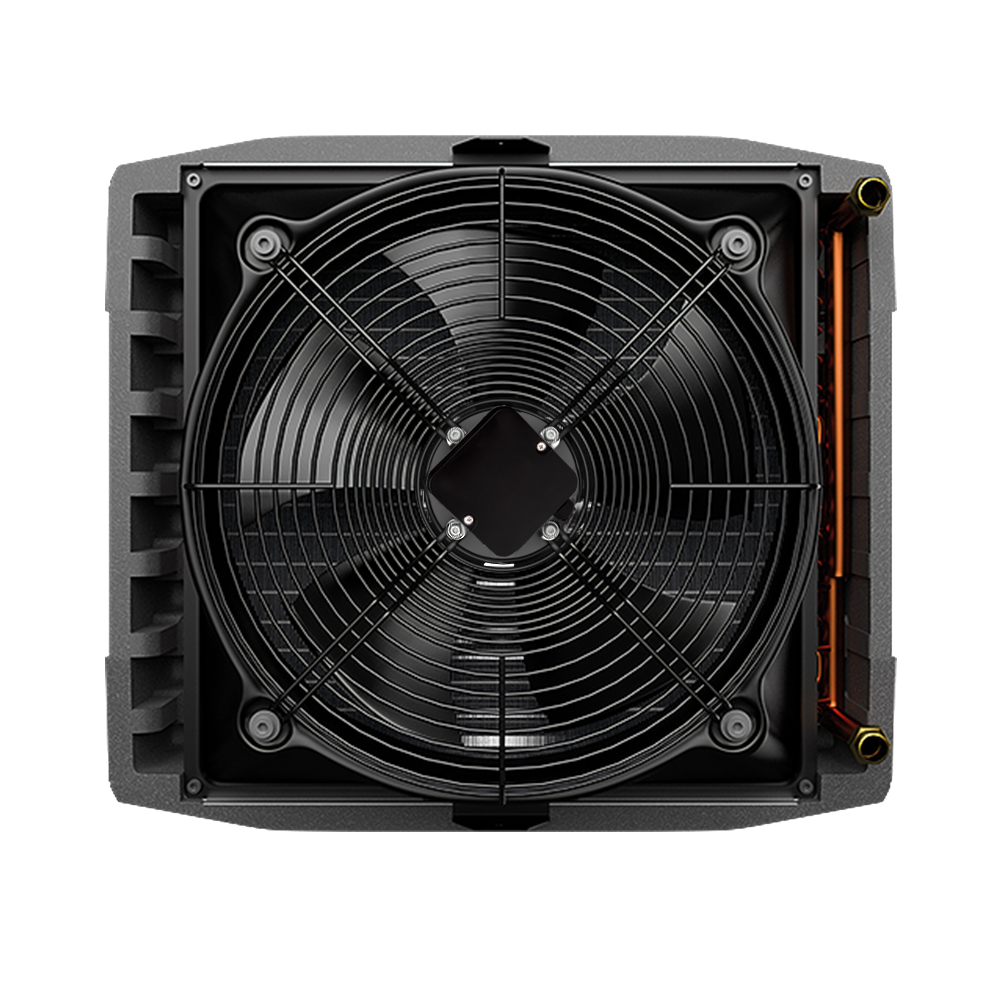

LEO

Základní parametry:

Topný výkon: 1,7 - 121,0 kW
Vzduchový výkon: 1000-5800 m3/h
Hmotnost: 10,4-26,2 kg
Opláštění: extrudovaný polypropylen EPP
Barva: šedá

Ke stažení

Tisk

STRUČNÝ POPIS:

Teplovzdušné jednotky pro vnitřní instalaci s velkým rozsahem topných výkonů – 1,7 - 121 kW. Opláštění je vyrobeno z odolného materiálu EPP (extrudovaný polypropylen).

Unikátní provedení montážních konzolí umožňuje mimo jiné osazení  i na velmi tenké nosné sloupy a příčky. Konzole umožňují montáž teplovzdušné jednotky kolmo na stěnu nebo  s různými úhly výdechu vzduchu stejně jako montáž na strop.

Rozšířením teplovzdušné jednotky LEO o  směšovací komoru docílíme vedle funkce vytápění i efektivní výměnu vzduchu v daném prostoru.  Více informací o kompletním systému vytápění a větrání naleznete v záložce FLOWAIR SYSTÉM.

.









POUŽITÍ:

Kvalitní, lehké, pružné a designově zajímavé opláštění z EPP (extrudovaný polypropylén) umožňuje použití teplovzdušných jednotek LEO v různých typech objektů jako jsou např. logistická centra, výrobní haly, sklady, nákupní centra atp.

REGULACE:

Existují tři typy regulace:
- Regulace pomocí T-box pro LEO BMS - inteligentní řízení šité na míru individuálním potřebám
- Regulace pomocí HMI pro LEO - rozšířené funkce a větší komfort obsluhy
- Regulace pomocí TS pro LEO - základní funkce a jednoduché ovládání

více

TECHNOLOGIE / INOVACE / VÝHODY:

Opláštění – lehké a odolné, vyrobené z EPP (extrudovaný polypropylén).

Konzole -  univerzální provedení, možnost instalace i na velmi tenké sloupy a nosníky.

Příslušenství -  k dispozici je široký sortiment příslušenství: konfuzor, 4 stranný difuzer, indukční žaluzie.

Technická data LEO S

  LEO S2 LEO S3
Kurs III II I III II I
Průtok vzduchu [m3/h] 2000 1600 1250 1800 1400 1000
Topný výkon [kW] 2,1 - 26,5 1,7 - 32,7
Nominální Topný výkon (70/50/16oC) 10,2 12,3
Napájení [V/Hz] 230/50
Pracovní proud  [A] 0,6 0,4 0,3 0,6 0,4 0,3
Max. pracovní příkon [W ] 130 90 70 130 90 70
Krytí 54/F
Hladina akustickeho tlaku 5m [dB(A)]* 56,3 50,7 43,9 56,3 50,7 43,9
Hladina akustického výkonu [dB(A)]** 71,4 65,8 59,0 71,4 65,8 59,0
Horizontální rozsah [m]*** 14,0 11,0 8,5 12,5 9,5 7,0
Neizometrický rozsah  [m]**** 5,3 4,4 3,5 4,9 3,9 2,9
Max. teplota topné vody [oC] 120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] 1/2
Opláštění extrudovaný polypropylen EPP
Barva šedá (barva podobná RAL 9007)
Prostředí instalace v interiéru
Max. okolní teplota [oC] 60
Instalace libovolná
Hmotnost[kg] 10,4 10,8
Hmotnost s výměníkem naplněným vodou [kg] 11,6 12,2

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

Rozsah topného výkonu:
min. – otáčky I, teplotě topné vody 40/30°C a teplotě vstupního vzduchu 20°C
max. – otáčky III, teplotě topné vody 120/90°C a teplotě vstupního vzduchu 0°C

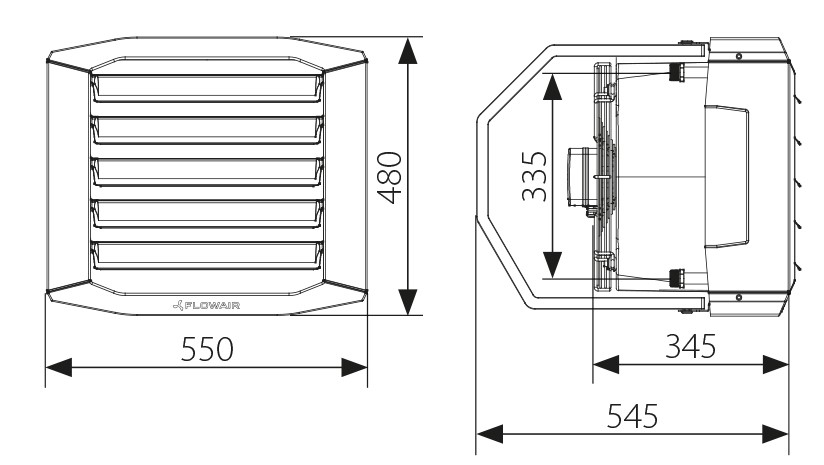

ROZMĚRY LEO S

Technická data LEO L

  LEO L2 LEO L3
Kurs III II I III II I
Průtok vzduchu [m3/h] 3800 2400 1400 3400 2100 1200
Topný výkon [kW] 2,2 - 50,4 3,2 - 65,2
Nominální Topný výkon (70/50/16oC) 19,1 25,6
Napájení [V/Hz] 230/50
Pracovní proud  [A] 1,5 1,2 0,6 1,5 1,2 0,6
Max. pracovní příkon [W] 340 240 120 340 240 120
Krytí 54/F
Hladina akustickeho tlaku 5m [dB(A)]* 64,1 54,5 42,1 64,1 54,5 42,1
Hladina akustického výkonu [dB(A)]** 79,2 69,6 57,2 79,2 69,6 57,2
Horizontální rozsah [m]*** 21,5 13,0 8,0 19,0 11,5 6,5
Neizometrický rozsah  [m]**** 7,5 4,9 3,1 6,8 4,4 2,8
Max. teplota topné vody [oC]  120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] 3/4
Opláštění extrudovaný polypropylen EPP
Barva šedá (barva podobná RAL 9007)
Prostředí instalace v interiéru
Max. okolní teplota [oC]  60
Instalace libovolná
Hmotnost  [kg] 16,2 17,8
Hmotnost s výměníkem naplněným vodou [kg] 18,2 20,5

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

Rozsah topného výkonu:
min. – otáčky I, teplotě topné vody 40/30°C a teplotě vstupního vzduchu 20°C
max. – otáčky III, teplotě topné vody 120/90°C a teplotě vstupního vzduchu 0°C

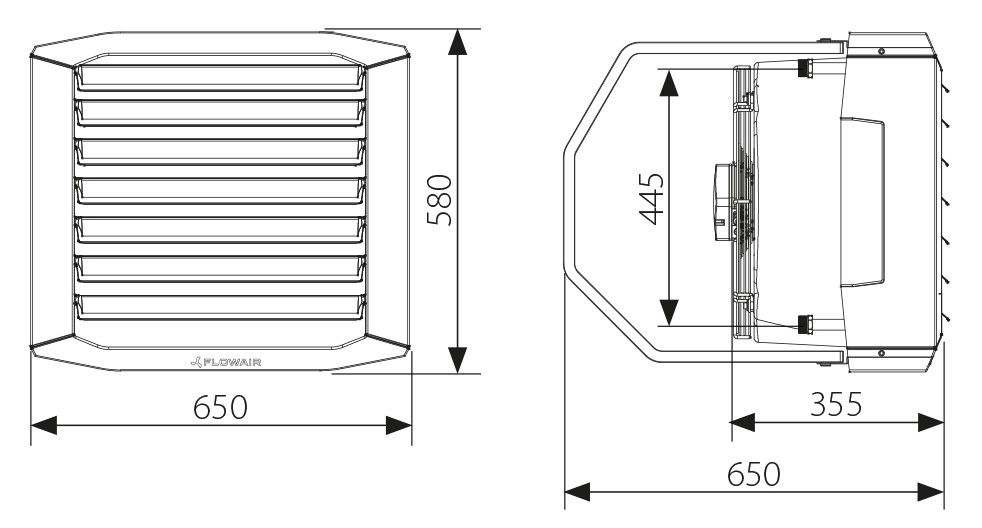

ROZMĚRY LEO L

Technická data LEO XL

  LEO XL 2 LEO XL 3
Kurs III II I III II I
Průtok vzduchu [m3/h] 5800 4600 2900 5300 4100 2500
Topný výkon [kW] 6,6 - 94,0 8,3 - 121,0
Nominální Topný výkon (70/50/16oC) 36,5 48,1
Napájení [V/Hz] 230/50
Pracovní proud  [A] 2,3 1,8 1,4 2,4 1,8 1,4
Max. pracovní příkon [W] 520 370 270 550 370 270
Krytí  54/F
Hladina akustickeho tlaku 5m [dB(A)]* 67,5 61,1 52,3 67,5 61,1 52,3
Hladina akustického výkonu [dB(A)]** 82,6 76,2 67,8 82,6 76,2 67,8
Horizontální rozsah [m]*** 26,0 20,5 13,0 23,5 18,0 11,0
Neizometrický rozsah  [m]**** 8,5 7 4,7 7,7 6,2 4,1
Max. teplota topné vody [oC]  120
Max. pracovní tlak [MPa] 1,6
Připojení na straně vody [”] 3/4
Opláštění extrudovaný polypropylen EPP
Barva šedá (barva podobná RAL 9007)
Prostředí instalace v interiéru
Max. okolní teplota [oC]  60
Instalace libovolná
Hmotnost[kg] 23,2 26,2
Hmotnost s výměníkem naplněným vodou [kg] 25,9 30,3

* PN-EN ISO3744
** Hladina akustického tlaku v místnosti 1500 m3 s průměrnou absorpcí hluku, měřeno 5 m od jednotky
***Horizontální dosah izotermického proudu vzduchu (koncová rychlost proudění 0,5 m/s)
****Vertikální dosah neizotermického proudu vzduchu ΔT = 5°C (koncová rychlost proudění 0,5 m/s)

Rozsah topného výkonu:
min. – otáčky I, teplotě topné vody 40/30°C a teplotě vstupního vzduchu 20°C
max. – otáčky III, teplotě topné vody 120/90°C a teplotě vstupního vzduchu 0°C

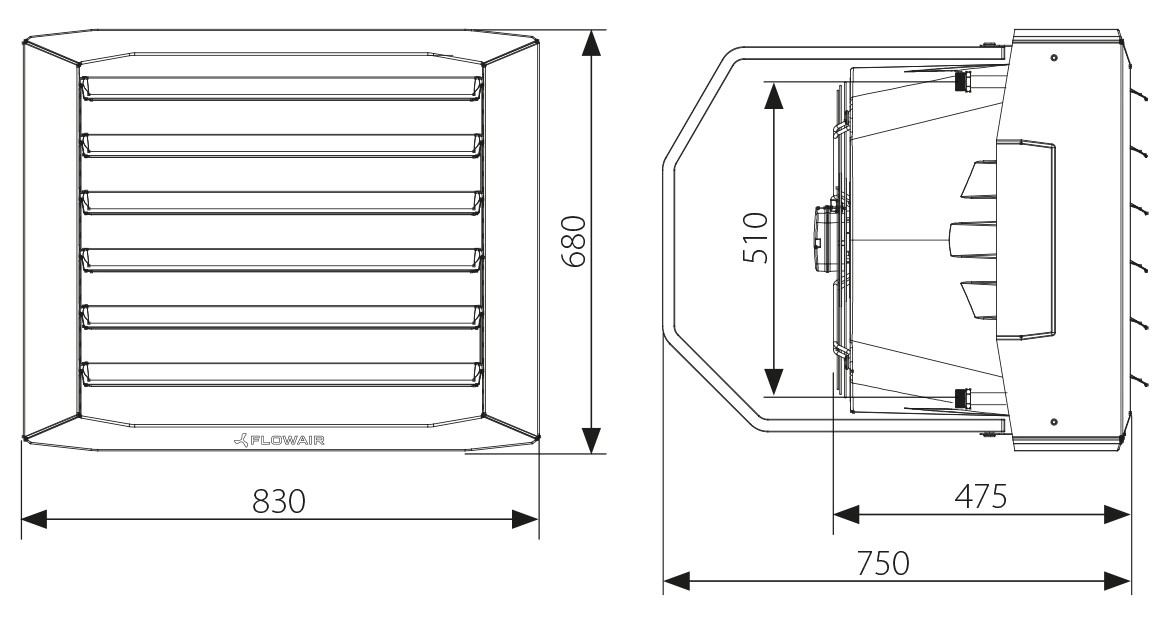

ROZMĚRY LEO XL

Pro výpočet topného výkonu zařízení vás zveme k použití níže uvedené kalkulačky:

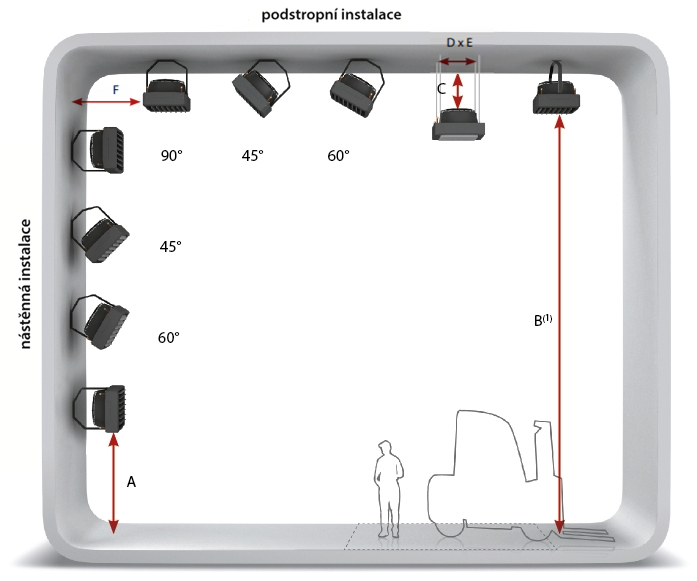

Teplovzdušné jednotky LEO mohou být instalovány v libovolné pozici na horizontální i vertikální příčky budovy.To umožňují unikátně tvarované konzole, které umožňují instalaci jak s horizontálním tak vertikálním výdechem vzduchu nebo s výdechem vzduchu pod úhlem 30 nebo 45°. Teplovzdušné jednotky LEO jsou navíc v rozích vybaveny držáky pro možné zavěšení pod strop.

Schemat montażu
(1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego.

Ceowniki do montażu podstropowego

Teplovzdušné jednotky LEO jsou v rozích osazeny držáky pro závěsnou instalaci.

Konsola obrotowa

Otočná konzole Konzoli lze na štěnu nebo strop osadit pod úhlem 45°, 60° nebo 90° a následně plynule otáčet jednotkou kolem své osy.

  A B C D E F
S2 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
S3 <3 2,5-6,0 >0,3 0,415 0,415 >0,5
L2 2,5-8 2,5-8,5 >0,3 0,515 0,515 >0,5
L3 2,5-8 2,5-8,0 >0,3 0,515 0,515 >0,5
XL2 2,5-8 2,5-9,5 >0,3 0,66 0,58 >0,5
XL3 2,5-8 2,5-9,0 >0,3 0,66 0,58 >0,5

Doporučená instalace:

      Stabilní cirkulaci vzduchu je třeba zajistit v celé místnosti.

fb

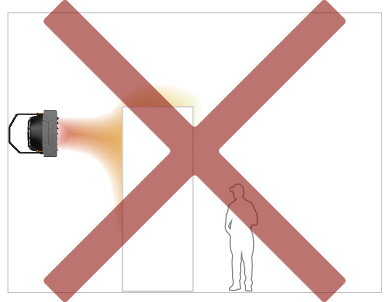

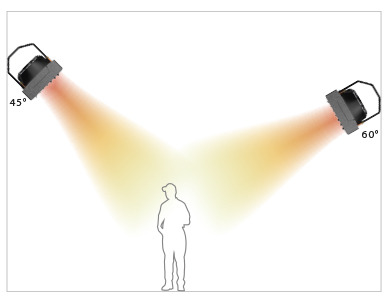

       Správně osazené teplovzdušné jednotky musí směřovat
       vzduch do pobytové zóny.

fb

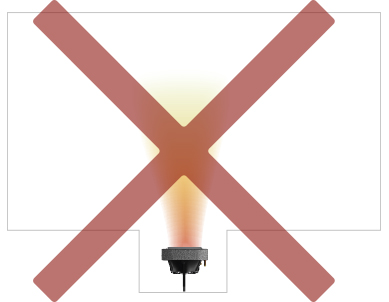

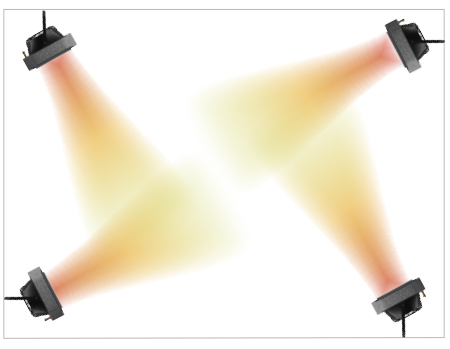

     Teplovzdušné jednotky instalované na protilehlých stěnách
     je nutné osadit tak, aby se proudy vzduchu překrývaly.

fb

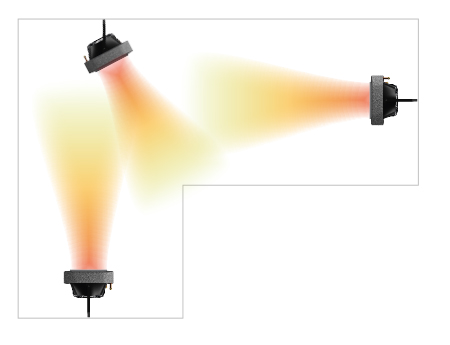

       Teplovzdušné jednotky osazené v rozích místnosti musí
      směřovat proud vzduchu do středu místnosti kvůli zamezení
      „přilepení“ proudu vzduchu k jedné ze stěn.

fb

     Ve směru výdechu vzduchu nesmí být žádné překážky.

fb

       Vstup vzduchu do vytápěného prostoru nesmí být nijak
       limitován.
