VÝROBKY

Základní parametry:

Max. dosah proudu vzduchu:	7,5 m³*
Vzduchový výkon:	6200 - 8600 m³/h**
Hmotnost:	43,0 - 67,0 kg
Opláštění:	Pozinkovaná ocel***

*Vertikální dosah izotermického proudu vzduchu (koncová rychlost proudění 3 m/s).
**Při teplotě topne vody 90/70°C, a teplotě vstupniho vzduchu 10°C.
***Na zakázku a za příplatek jiná barva ve škále RAL.

Ke stažení

Tisk

STRUČNÝ POPIS:

ELiS G je vratová clona s velkým vzduchovým i topným výkonem sloužící ke snížení tepelných ztrát objektů s velkými vraty.

Opláštění je vyrobeno z pozinkovaného ocelového plechu a plastových komponent.

Pro zajištění směřování vzduchu požadovaným směrěm umožňuje clona nastavit směr výstupního proudu vzduchu o ±10°.

Clony ELiS G je možné instalovat jak horizontálně, tak vertikálně a v případě potřeby je řetězit v serii. Jednotky ELiS G jsou k dispozici v délkách 0,5 m; 1,5 m a 2 m v následujících provedeních: s teplovodním výměníkem – W (délka 1,5 m a 2 m), s elektrickým topným tělesem – E (delka 1,5 m a 2 m), bez zdroje tepla – N (delka 0,5 m; 1,5 m a 2 m).

POUŽITÍ:

ELiS G je vratová clona sloužící ke snížení tepelných ztrát objektů s velkými vraty, například: logistická centra, sklady, haly, atp.

REGULACE:

Vratové clony ELiS G mohou být pomocí rozbočovače signálu RX připojeny k autonomnímu nástěnnému TS regulátoru, nebo pomocí rozbočovače signálu RX a komunikačního a řídícího modulu DRV ELiS k nadřazenému řídícímu systému, nebo integrovány do Flowair systému.

K jednomu RX rozbočovači je možné připojit max 3 clony ELiS G.

Pro aktivaci clony při otevření vrat doporučujeme použít výhradně mechanického dveřního/vratového kontaktu DCm.

více

TECHNOLOGIE / INOVACE / VÝHODY:

Opláštění je vyrobeno z plastu a oceli za účelem snížení hmotnosti jednotky.

Univerzální montážní konzole pro horizontální i vertikální instalaci jsou součástí dodávky.

Technická data ELiS G

	G1-W-150	G1-N-150	G1-E-150	G1-W-200	G1-N-200	G1-E-200
Napájení [V/Hz]	230/50		3x400/50	230/50		3x400/50
Max. pracovní příkon [A]	2,6		20,5	3,9		32
Pracovní proud [kW]	0,6		12,7	0,9		20
Vzduchový výkon [m³/h]	6200	6500	6300	8100	8600	8200
IP	54
Hladina akustického tlaku [dB(A)]*	62			64
Max. teplota topné vody [^oC] / Max. pracovní tlak [MPa]	130 / 1,6	-	-	130 / 1,6	-	-
Ohřátí vstupního vzduchu (ΔT) [^oC]**	12	-	7	12	-	7
Připojení na straně vody [”]	¾	^-	-	¾	-	-
Hmotnost [kg]	47,4	43	49,8	62	58	67
Hmotnost s výměníkem naplněným vodou [kg]	49,7	-	-	64,3	-	-
Dosah***	7	7,5	7	7	7,5	7

*Hladina akustickeho tlaku v mistnosti 500 m³ s průměrnou absorpci hluku, měřeno 3 m od jednotky.
**G1-W-150/200 při teplotě topne vody 90/70^oC, a teplotě vstupniho vzduchu 18^oC / G1-E-150/200 při teplotě vstupniho vzduchu 18^oC.
***Vertikalni dosah izotermickeho proudu vzduchu (koncova rychlost prouděni 3 m/s).

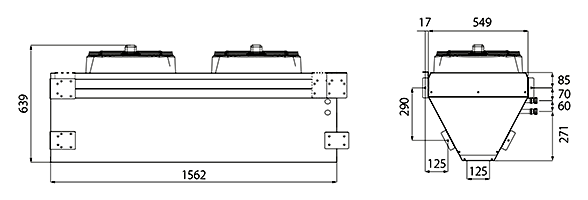

ROZMĚRY ELiS G 150

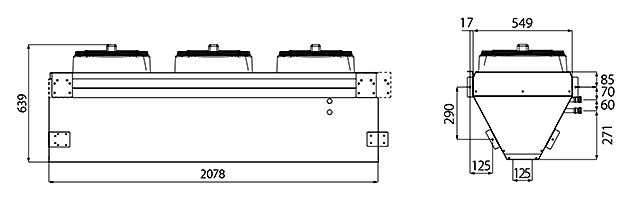

ROZMĚRY ELiS G 200

Topné výkony ELiS G

ELiS G 150
Tp1	V	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2
°C	m³/h	kW	l/h	kPa	°C	kW	l/h	kPa	°C
		Tw1 / Tw2 = 90/70^oC				Tw1 / Tw2 = 70/50^oC
0	6200	33,8	1490	7	15	24,3	1060	5	11
5		31,2	1370	6	19	21,8	950	4	15
10		28,7	1260	5	23,5	19,4	850	3	19
15		26,2	1150	5	27,5	17	740	3	23
20		23,7	1050	4	31,5	14,7	640	2	27
		Tw1 / Tw2 = 60/40^oC				Tw1 / Tw2 = 80/60^oC
0	6200	19,5	850	3	9	29	1280	5	13
5		17,1	750	3	13	26,5	1160	5	17
10		14,7	640	2	17	24	1060	5	21
15		12,4	540	1	21	21,6	950	4	25
20		10,1	440	1	25	19,2	850	3	29,5
		Tw1 / Tw2 = 70/40^oC				Tw1 / Tw2 = 50/40^oC
0	6200	20,4	600	2	9	18,7	1620	9	8,5
5		18	530	2	13	16,3	1410	7	12,5
10		15,6	450	1	17,5	13,9	1210	5	16,5
15		13,3	390	1	21,5	11,6	1010	5	20,5
20		10,9	320	1	25,5	9,3	810	3	24,5

ELiS G 200
Tp1	V	PT	Qw	Δpw	Tp2	PT	Qw	Δpw	Tp2
°C	m³/h	kW	l/h	kPa	°C	kW	l/h	kPa	°C
		Tw1 / Tw2 = 90/70^oC				Tw1 / Tw2 = 70/50^oC
0	8100	39,1	1720	8	13,5	28,1	1230	5	9,5
5		36,1	1590	8	17,5	25,2	1100	5	14
10		33,2	1460	7	22	22,4	980	4	18
15		30,3	1340	6	26	19,7	860	3	22
20		27,5	1210	5	30	17	740	3	26,5
		Tw1 / Tw2 = 60/40^oC				Tw1 / Tw2 = 80/60^oC
0	8100	22,5	980	4	7,5	33,6	1480	7	11,5
5		19,7	860	3	12	30,7	1350	6	15,5
10		17	740	3	16	27,8	1220	5	20
15		14,3	620	2	20	25	1100	5	24
20		11,6	510	1	24,5	22,3	980	4	28
		Tw1 / Tw2 = 70/40^oC				Tw1 / Tw2 = 50/40^oC
0	8100	23,6	690	2	8	21,6	1880	11	7,5
5		20,8	600	2	12,5	18,8	1640	9	11,5
10		18	520	1	16,5	16,1	1400	7	15,5
15		15,3	440	1	20,5	13,4	1170	5	20
20		12,6	370	1	24,5	10,8	940	4	24

V – průtok vzduchu
PT – topný výkon
Tp1 – teplota vstupního vzduchu
Tp2 – teplota výstupního vzduchu
Tw1 – teplota vody - přívod
Tw2 – teplota vody vrat
Qw – průtok topné vody
Δpw – tlaková ztráta výměníku na straně vody

Topné výkony jednotky ELiS G1-E-150/200 jsou uvedeny v Technickém kartě..

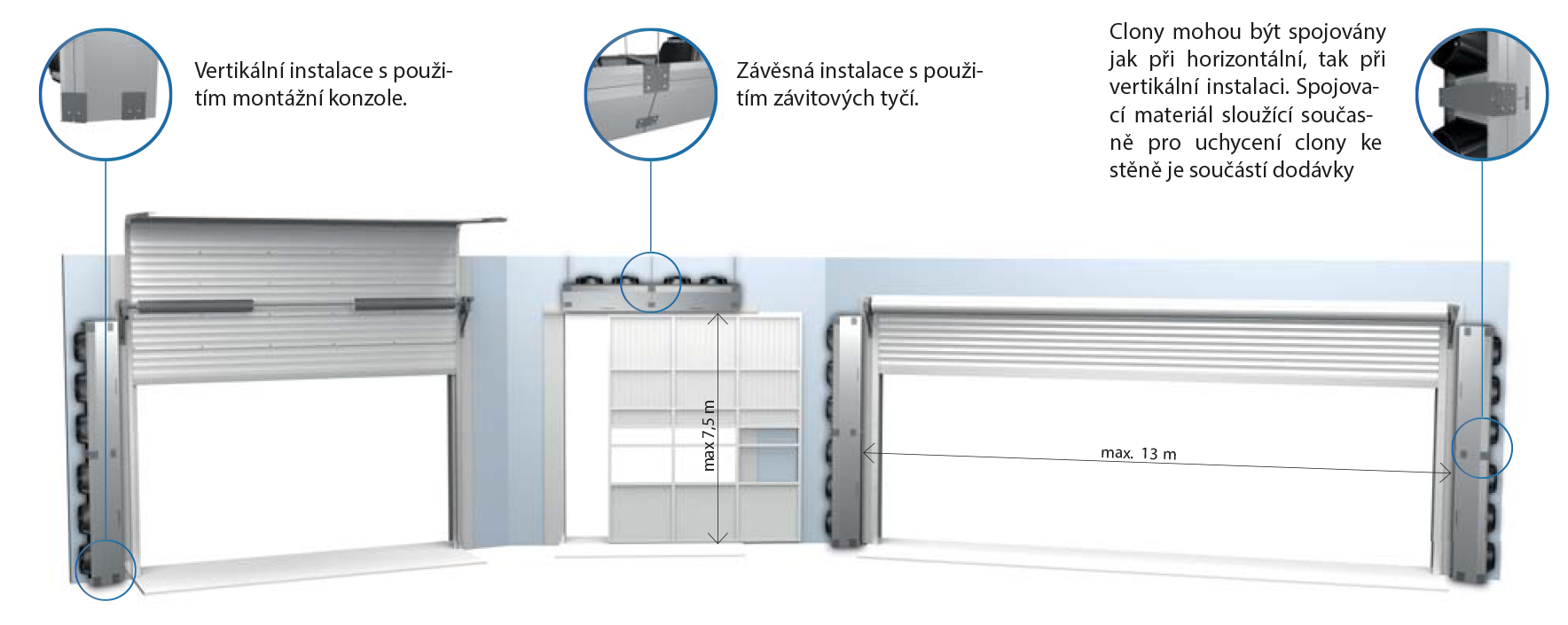

Montážní prvky - jako standardní jednotky mají i tyto jednotky univerzální držáky pro horizontální a vertikální montáž.

Tipy pro montáž:
Upozorňujeme, že celkové rozměry vrat by neměly překročit:
- šířku 7,5 m při svislé jednostranné instalaci
- šířku 13 m při svislé oboustranné instalaci
- výšku 7,5m v případě horizontální instalace
