Produse

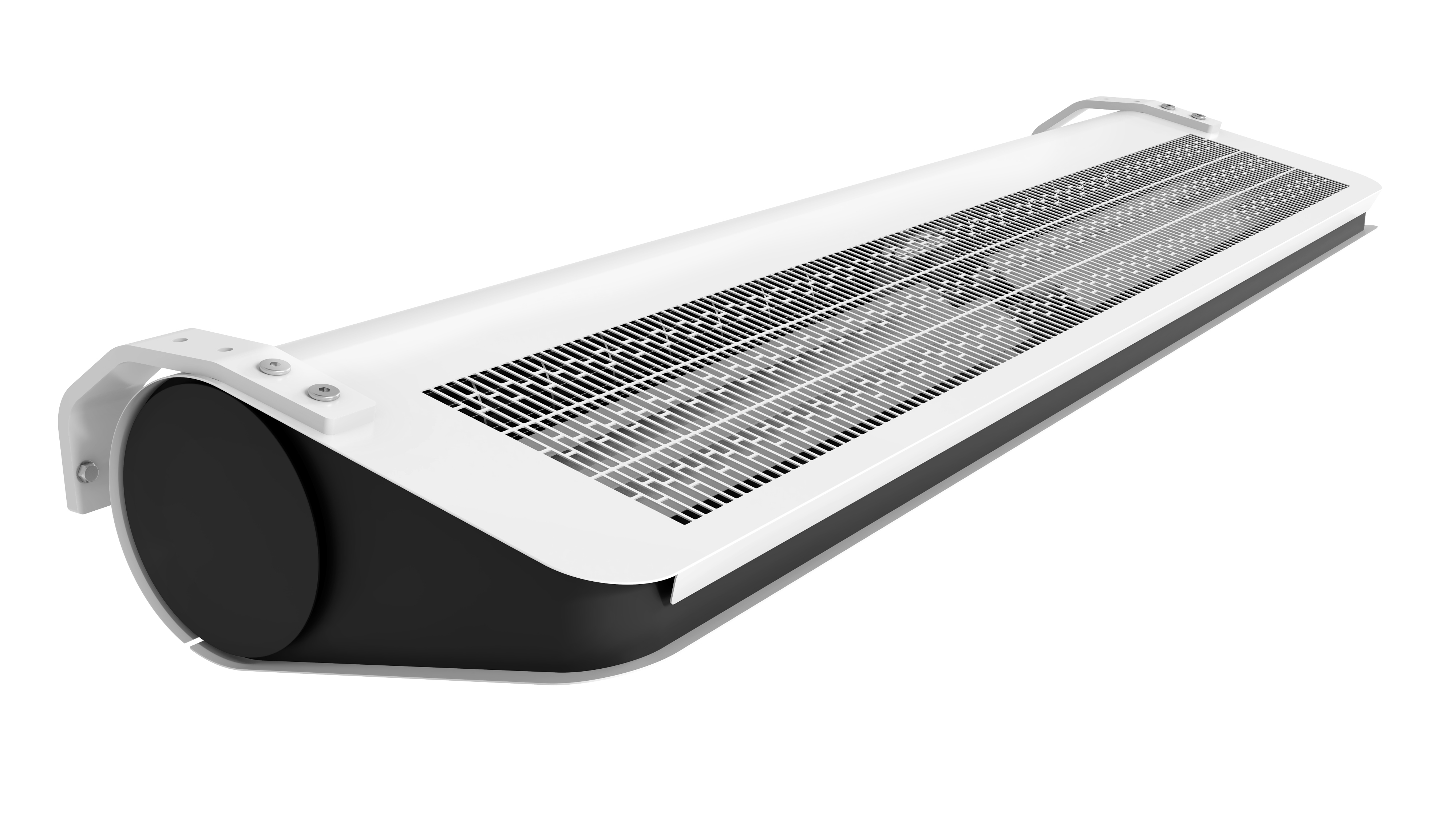

Slim

Parametri de baza:

Raza maxima: 3,2 m
Debit de aer: 750-3000 m3/h
Masa: 14,7-26,9 kg
Carcasa: otel
Culoare: Alb cu elemente negre sau negru inchis

Sistem de control Slim

Sistem de control Slim

Fisiere de baza

Print

   Descriere scurta:

Perdeaua de aer Slim este un echipament de inalta calitate care formeaza o bariera de aer in deschizatura usii asigurand protectia termica a incaperii. Previne intrarea aerului rece in timpul iernii si al celui cald in incaperile ventilate, in timpul verii.

Reducerea nivelului de zgomot emis de perdeaua de aer a constituit o preocupare importantă la crearea noilor perdele Slim. Dispozitivul este foarte silentios si nu produce disconfort persoanelor din apropierea sa.

Perdeaua este disponibila in 3 lungimi: 1m, 1.5m si 2m, in 3 versiuni: cu schimbator de caldura pe apa, cu radiator electric, fara elementi de incalzire ("ambiental").Standard, perdeaua de aer este disponibila in 2 versiuni de culoare: alb cu elemente negre sau negru inchis.

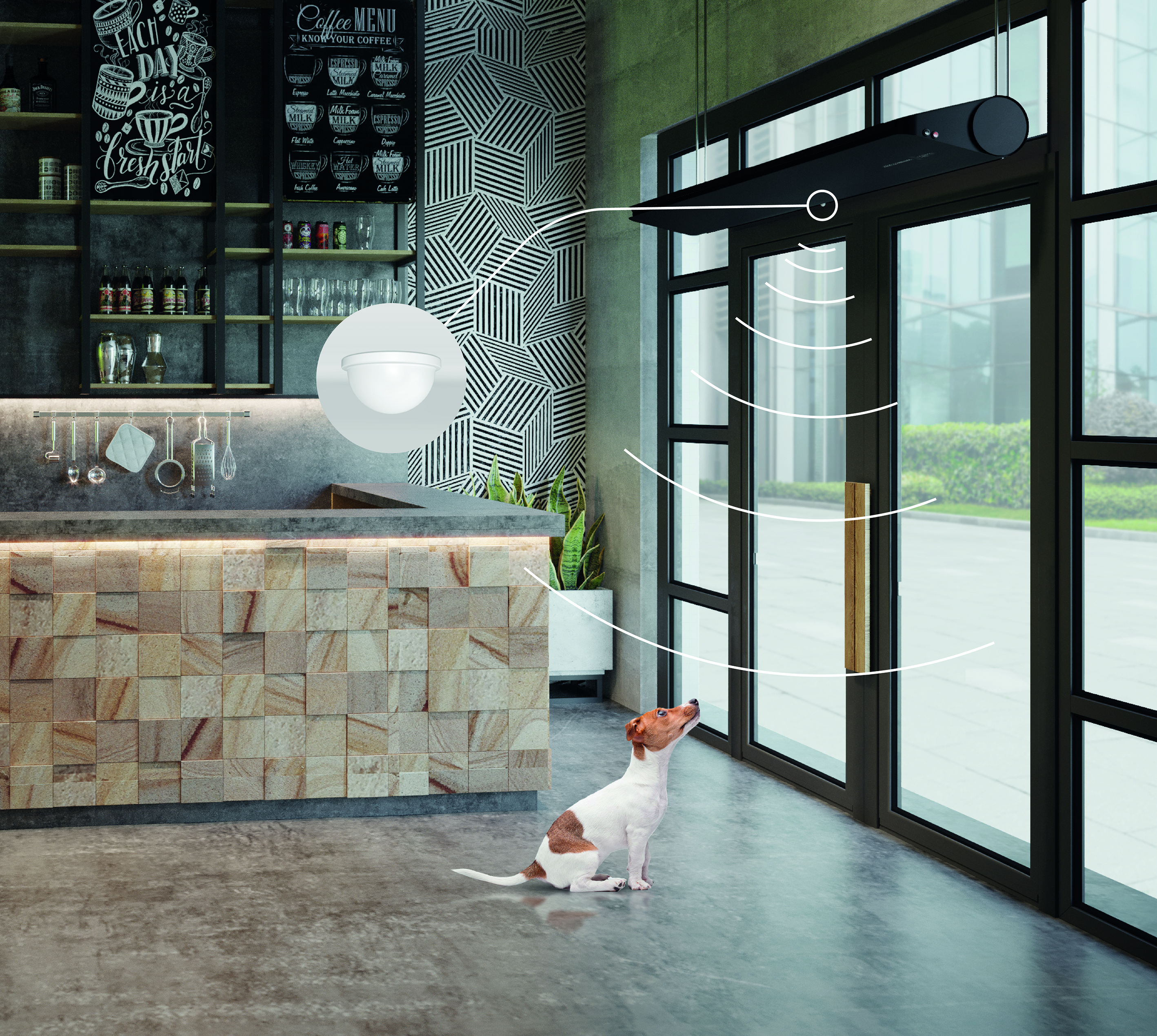

Senzorul incorporat activeaza perdeaua de aer cand este detectata miscare in apropierea dispozitivului. Nu este necesara automatizare suplimentara.

   Destinatie:

Slim este cea mai subtire perdea de aer de pe piata. Designul sau, schema de culori, raza de actiune si dimensiunile se potrivesc pentru 99% din usi.
Perdeaua de aer Slim va functiona oriunde, in locatii de dimensiuni medii, precum sali de sport, supermarketuri, centre comerciale, precum si in incaperi mai mici, precum magazine, hoteluri, birouri, restaurante etc. Echipamentele pot fi montate atat vertical cat si orizontal.



   Sistem de control:

Perdeaua de aer Slim este prevazuta cu o comanda integrata pentru functionare automata actionata pe baza semnalului de la senzorul de miscare.
Perdeaua de aer poate fi, de asemenea, controlata automat cu controler TS sau cu un controler inteligent T-box.

Vezi mai mult


   Avantaje – solutie 4i

  • INTELIGENTA - economisire inteligenta
    Plug & Play (Conecteaza si utilizeaza) – Perdelele de aer sunt echipate cu un senzor de miscare incorporat si pornesc doar atunci cand e nevoie. Intrerupatoarele incorporate, montate pe partea laterala a perdelei, sunt doar pentru ajustarea barierei de aer la nevoi specifice.
  • IMBUNATATESTE CALITATEA AERULUIDesignul perdelei asigura protectie totala impotriva intrarii nedorite a aerului pe intregul spatiu din deschizatura usii. Perdeaua de aer Slim poate fi dotata cu un modul extern de filtare usor de inlocuit. Filtrul imbunatateste calitatea aerului si, mai mult, protejeaza cladirea si dispozitivul de intrarea murdariei, prafului si alti agenti poluanti.
  • INVIZIBILA - Discretia in actiune
    Slim este un exemplu de design discret. Este foarte estetica, subtire si silentioasa si nu deranjeaza munca oamenilor din incapere.
  • IDEALA - Perfecta pentru afacerea ta
    Slim se potriveste perfect pentru 99% din deschizaturile usilor - este cea mai subtire perdea de aer de pe piata, cu lungimi de 1m, 1.5m si 2m.




Specificatii Slim

  Slim E-100 Slim W-100 Slim N-100 Slim E-150 Slim W-150 Slim N-150 Slim E-200 Slim W-200 Slim N-200
Alimentare electrica [V/Hz] 230/50 lub3 x400 / 50 230 / 50 230 / 50 230/50 lub 3 x400 / 50 230 / 50 230 / 50 230/50 lub 3 x400 / 50 230 / 50 230 / 50
Putere consumata [kW] 0,13 0,12 0,14 0,195 0,17 0,2 0,32 0,23 0,23
Consum de curent [A] 8,5 0,5 0,6 13,0 0,7 0,8 1 1 1
IP 20 20 20 20 20 20 20 20 20
Racorduri [”] - 1/2 - - 1/2 - - 1/2 -
Eficienta  [m3/h](1) 800-1300 750-1100 800-1400 1250-2200 1200-1950 1300-2300 1900-3000 1400-2850 1300-3000
Nivel de presiune acustica 5m [dB(A)](2) 43-55,5 45-54,5 42,5-57 40-54 44-56 41-56 42-57 37-58 33.5-56
Nivel de presiune acustica 3m [dB(A)](2) 44-56,5 46-55,5 43,5-58 41-55 45-57 42-57 43-58 38-59 34,5-57
Nivel putere acustica [dB(A)](3) 59-71,5 61-70,5 58,5-73 56-70 59-72 56-72 60-73 53-74 49,5-72
Putere termica [kW](4) 2-5 1,2-12,1 - 3-9 2,6-21,0 - 4-12 3,7-29,3 -
Temperatura max de incalzire a apei  [oC] - 110 - - 110 - - 110
Presiune maxima de operare [MPa] - 1,6 - - 1,6 - - 1,6 -
Cresterea temperaturii (T)[oC](4) 4,0-24,0 3,0-32,5 - 6,0-32,0 4,0-32,0 - 6,0-32,0 4,0-30,5 -
Greutate per unitate [kg] 15,1 16,2 14,7 19,6 21,5 19 24,6 26,9 23,8
Raza [m](1) 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

(1) Conform directivei ISO 27327-1;
(2) Nivelul presiunii acustice intr-o incapere cu o capacitate medie de absorbtie a sunetului de 1500 m3; coeficient de directie Q=2;
(3) Nivel putere acustica conform ISO 27327-2;
(4) SLIM W, gama de puteri si temperatura pentru parametrii: ventilator treapta a III-a, temperatura medie a aerului 40/30°C, temperatura la admisie 20°C – treapta a III-a a ventilatorului, temperatura medie a aerului 110/90°C, temperatura la admisie 0°C; SLIM E, gama de puteri pentru operare de la 1N 230/50 la 3N 400/50;

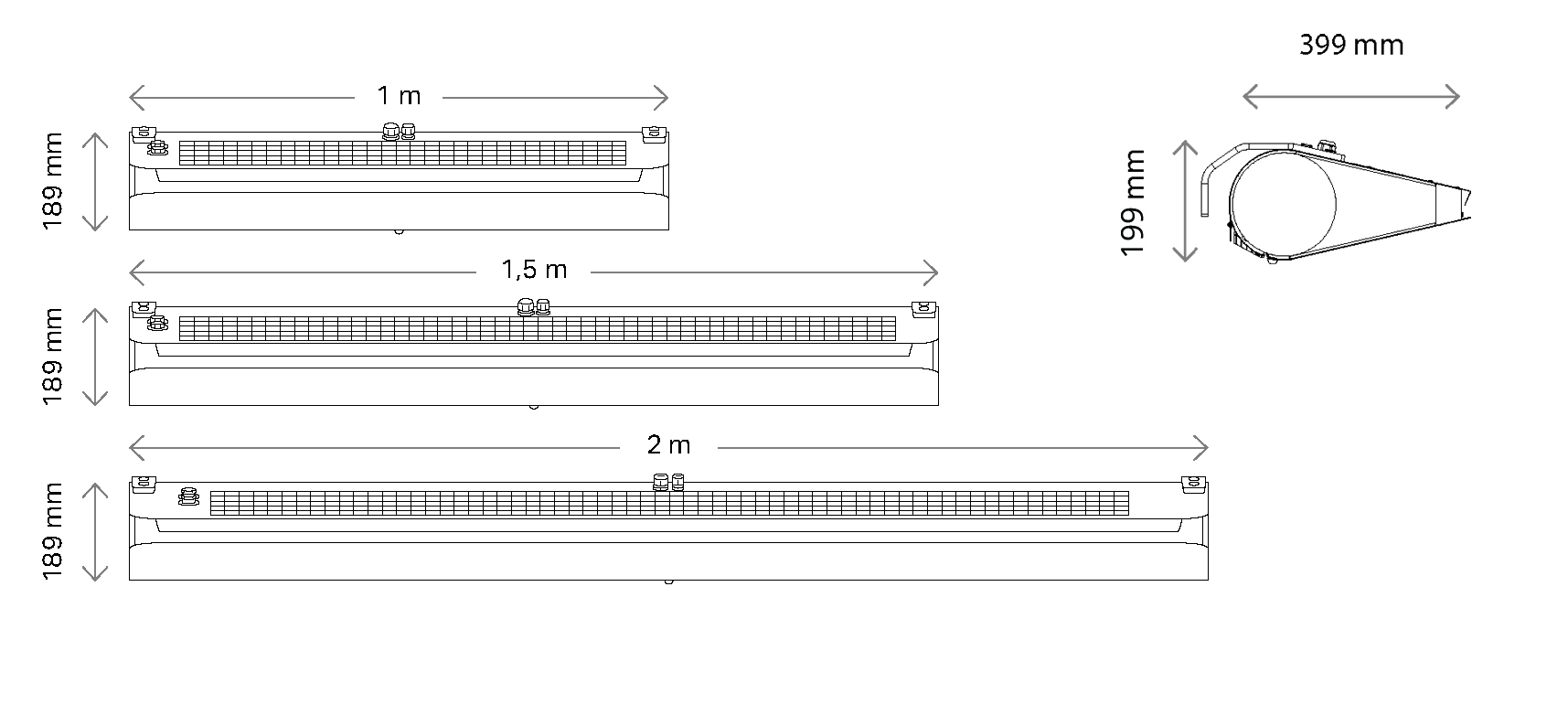

Dimensiuni principale Slim

slim-wymiary

Pentru a calcula puterea termica a echipamentelor, va rugam utilizati programul de mai jos.

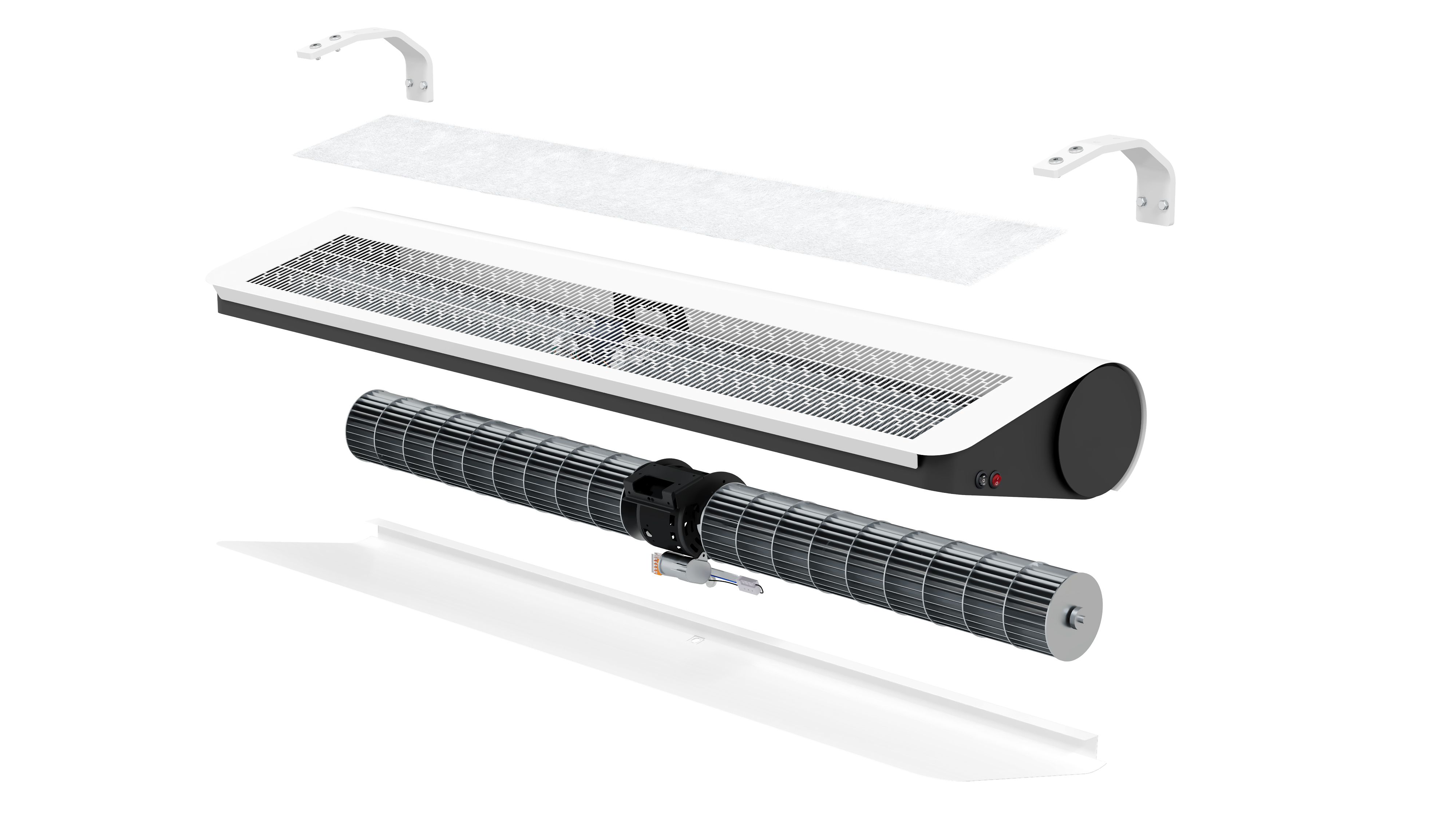

Blocheaza si filtreaza aerul viciat

Perdeaua de aer Slim poate fi dotata cu un filtru de aer extern usor de inlocuit

Filtrul imbunatateste calitatea aerului si, in plus, cladirea si dispozitivul sunt protejate impotriva intrarii murdariei, prafului si a altor poluanti. Filtrul se monteaza usor pe suprafata superioara a dispozitivului cu ajutorul unor cleme integrate.

Tip filtru: macrogranular 30%
Grosime: 4 mm

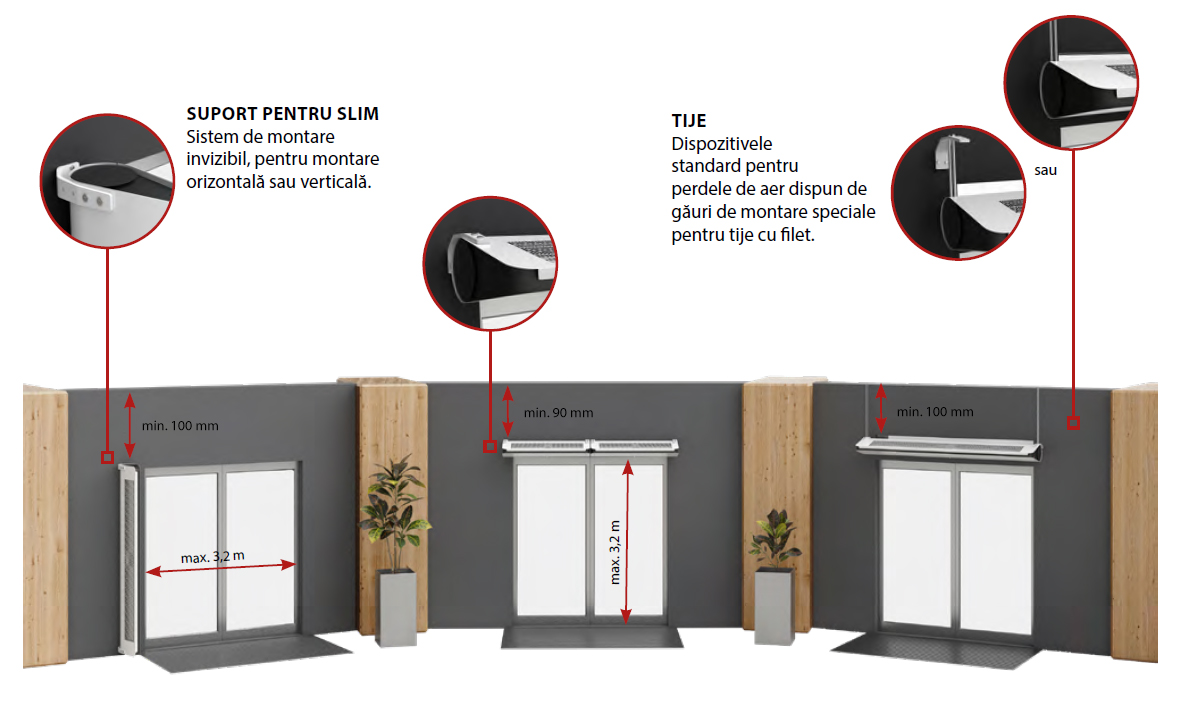

Montare orizontala si verticala

Perdelele de aer se pot monta orizontal deasupra deschiderii usii, fara a limita spatiul din interior. Perdeaua de aer poate fi instalata cu suporti de montare (direct pe elemente din beton) sau cu tije cu filet amplasate langa usa de sticla, creand o linie aproape invizibila fata de panoul usii. Daca spatiul de deasupra usii este mai mic de 25cm, se recomanda montarea verticala, cu aceeasi suporti de montare recomandati pentru montarea orizontala.
