Cube 20 si 40 cu difuzor turbiolar


Parametri de baza:

Putere de racire: la 40 kW
Debit de aer: la 8000 m3/h
Debit de aer proaspat conform Ecodesign la 8000 m3/h
Eficienta recuperarii de caldura conform Ecodesign 73,1%

Putere termica: 20-181 kW
Variante disponibile: N, W, E, EHP, G
Masa: 815-1020 kg




   Descriere scurta:

Echipamentele compacte Cube 20-160 pentru tratarea complexa a aerului: racire, incalzire si ventilatie cu recuperare de caldura. Unitate de racire - incalzire, ventilatie cu recuperare de caldura si sistem de control Siemens Climatix, toate intr-o singura carcasa. In plus, unitatile dispun de adaptor pentru acoperis si difuzor turbionar. Sunt echipate cu un sistem foarte eficient de recuperare de caldura si ventilatoare EC, astfel incat sa corespunda cerintelor impuse de normele Ecoproject 2018.

Variante disponibile:

Cube 20 - R W / NW
  1   2 3   4
1 putere de racire 20-160 kW
2 recuperare de caldura: R - schimbator de caldura rotativ
3 variante disponibile:

N - fara rezistenta electrica
W - cu schimbator de caldura pe apa
E - cu rezistenta electrica
EHP - cu pompa de caldura reversibila si functie electrica
G - cu arzator pe gaz
4 baza pentru acoperis cu adaptor si difuzor turbionar

Manerele pentru transport si structura compacta asigura ridicare si instalare uasoare. In plus, izolatia din vata minerala de 50mm reduce pierderile de caldura si nivelul de zgomot.



   Scop:

Multiplele optiuni si variante de montaj impreuna cu presiunea ridicata de evacuare garanteaza utilizarea intr-o gama larga de proiecte.

Unitatile Cube sunt alegerea ideala pentru centrele comerciale, centre logistice, spatii industriale, benzinarii si supermarketuri.
Utilizarea compresorului cu inverter in structura lui Cube 20 face posibila utilizarea acestuia in birouri si institutii cu multe incaperi.



   Sistem de control:

Fiecare rooftop Cube este echipat cu sistem de control Siemens Climatix cu sensor de temperatura.

vezi mai mult



   Tehnologie/inovatie/beneficii:

Racire - Utilizarea compresorului cu inverter in tandem sau multi-circuit asigura parametrii doriti de racire.

Utilizarea ventilatoarelor EC asigura un consum redus de energie si permite obtinerea unei eficiente ridicate catre instalatia cu tubulatura.

Schimbatorul de caldura rotativ intern. Nu este necesara utilizarea unui modul extern. Recuperare eficienta a caldurii intr-o carcasa compacta.

Baza pentru acoperis cu adaptor si difuzor turbionar permite montarea direct pe acoperis fara a fi nevoie de tubulatura.

Manerele pentru transport - permit instalarea rapida si ridicarea usoara fara a fi nevoie de grinzi metalice.

Carcasa - izolatia din vata minerala de 50 mm asigura functionare silentioasa si pierderi minime de caldura.

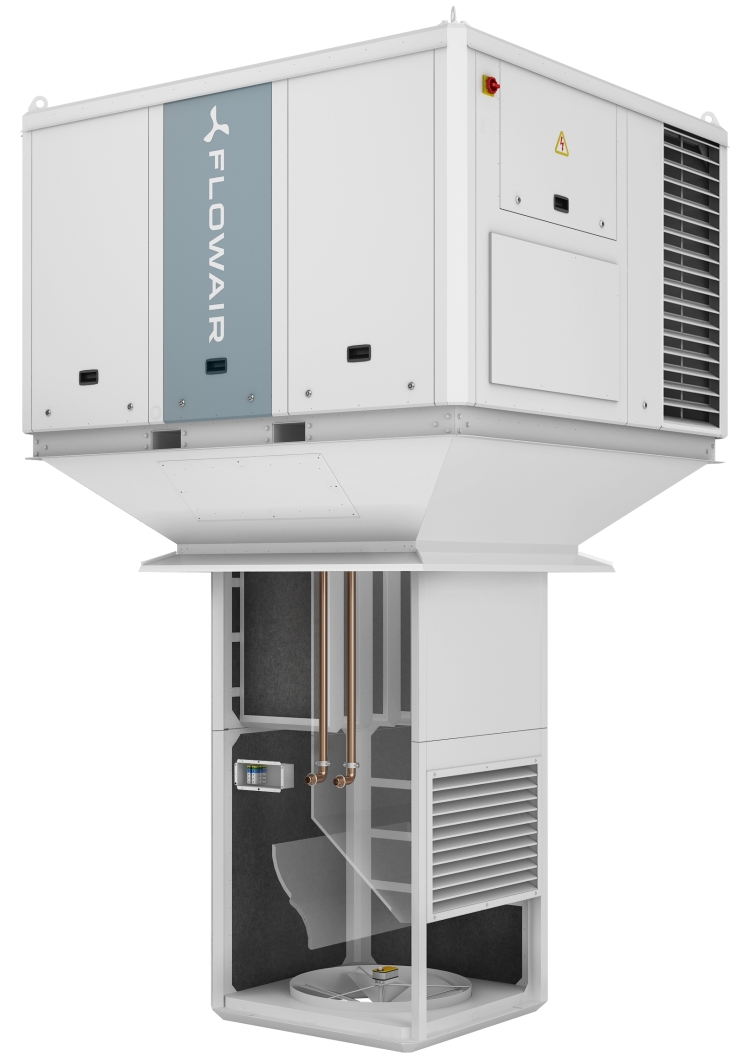

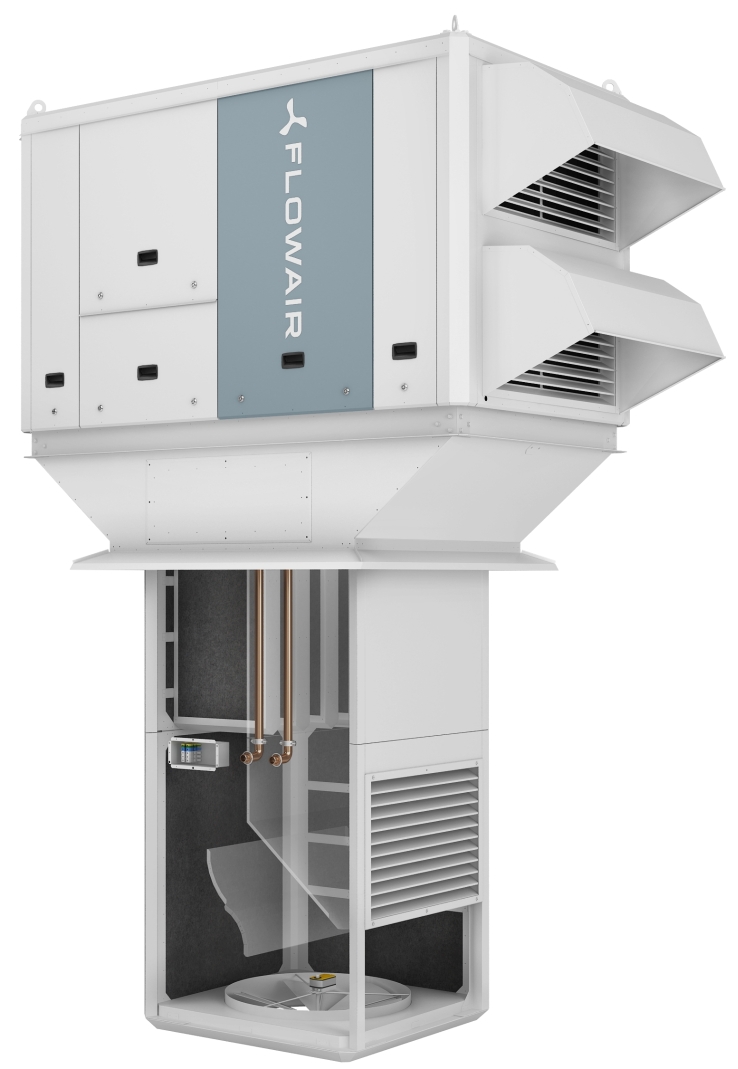

Montare cu difuzor turbionar

Baza pentru acoperis cu adaptor si difuzor turbionar. Asigura un schimb de aer direct intre spatiul interior si mediul extern.

Pasul 1.
Pregatirea acoperisului.

Krok 1 - Przygotowanie podkonstrukcji

Pasul 2.
Montarea bazei cu difuzorul incorporat.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

Este posibila ajustarea lungimii adaptorului conform grosimii acoperisului.

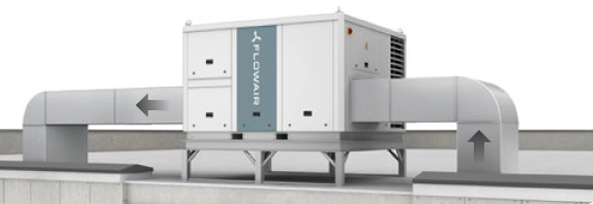

Racordarea la tubulatura

Montaż Cube 20 si 40 cu difuzor turbiolar

Varianta 1
Tubulatura este conectata la partea inferioara a echipamentului. Aceasta varianta este posibila la toate modelele Cube.

Montaż Cube 20 si 40 cu difuzor turbiolar

Varianta 2
Aerul viciat este conectat in partea inferioara. Aerul proaspat in lateral. Posibil la modelele Cube 40-160.

Montaż Cube 20 si 40 cu difuzor turbiolar

Varianta 3
Tubulatura este conectata la ambele laterale ale unitatii. Posibil la Cube 40.

Montaż Cube 20 si 40 cu difuzor turbiolar

Varianta 4
Montaj pe partea laterala a cladirii. Tubulatura poate fi conectata lateral si pe partea inferioara, respectand limitarile din variantele 1, 2 si 3.


Montaj fara tubulatura

Montaż Cube 20 si 40 cu difuzor turbiolar

Instalatii cu tubulatura textila

Montaż Cube 20 si 40 cu difuzor turbiolar

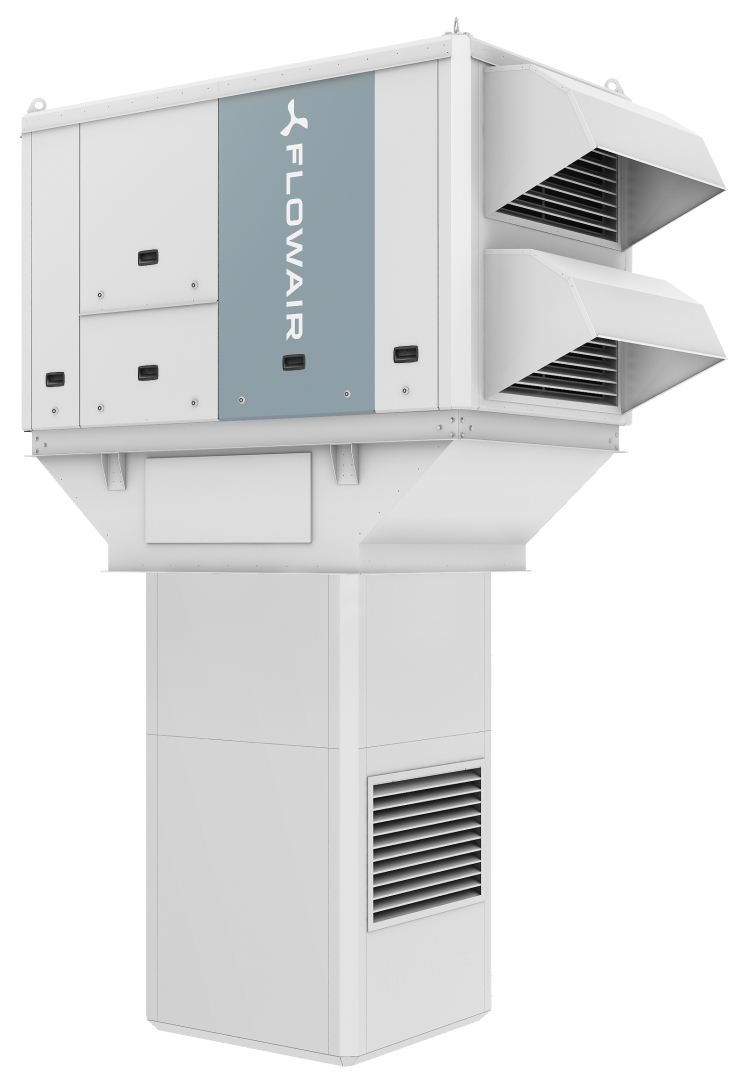

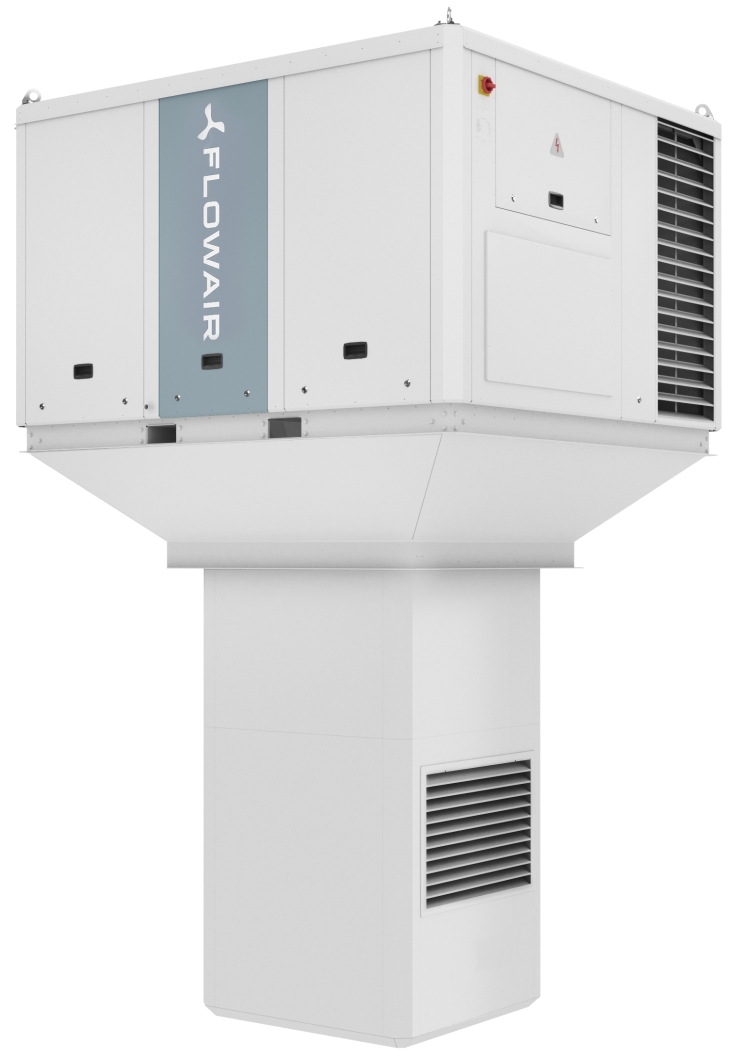

Montajul fara tubulatura, pe suport pentru acoperis si difuzor turbionar. Posibil la modelele Cube 20 si Cube 40.

Tubulatura de aer textila folosita pentru montajul rooftopului. Ajustata individual in functie de caracteristicile cladirii.
