Parametri de baza:

Putere termica:	1,7 - 121,0 kW
Debit de aer:	1000-5800 m³/h
Masa:	10,4-26,2 kg
Carcasa:	EPP - poliprolipelna expandata
Culoare:	gri

Sistem de control LEO

Fisiere de baza

Manual
2.40 MB
Lista de cataloage
406.94 kB

Print Selectie de produs

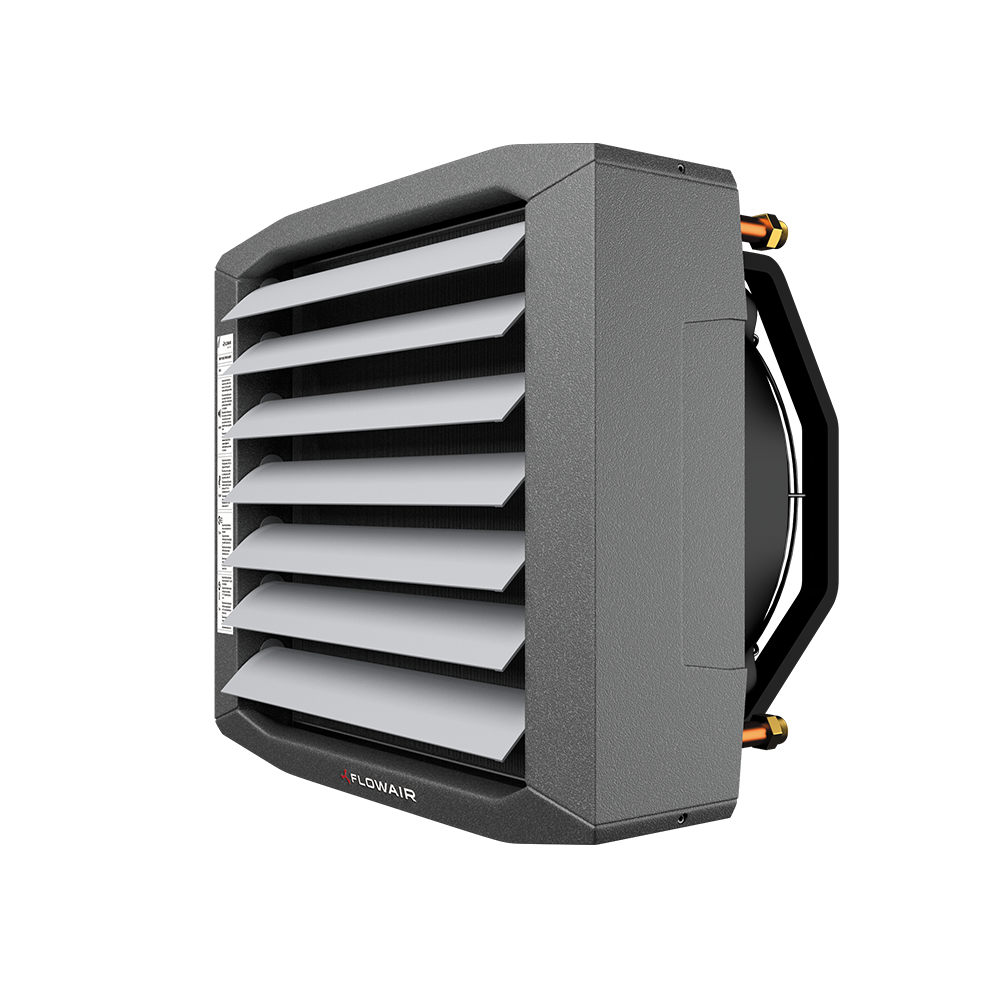

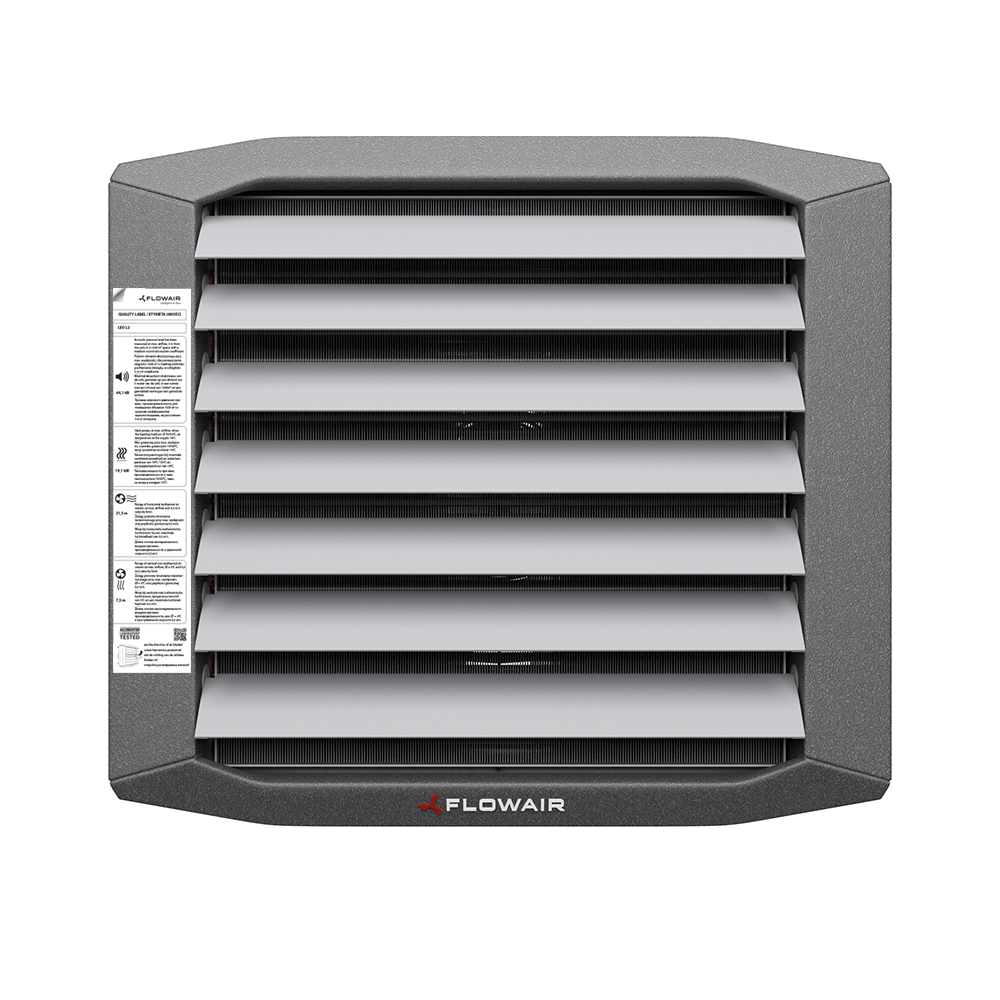

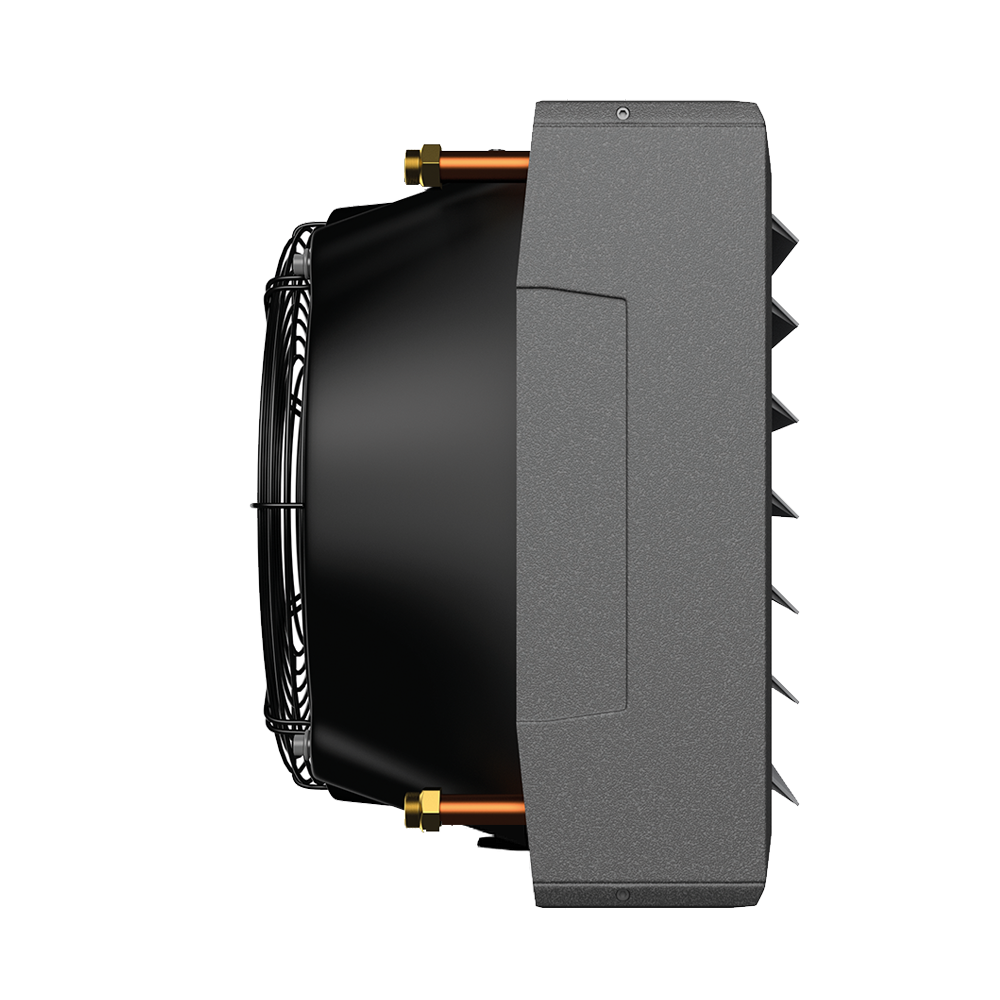

Descriere scurta:

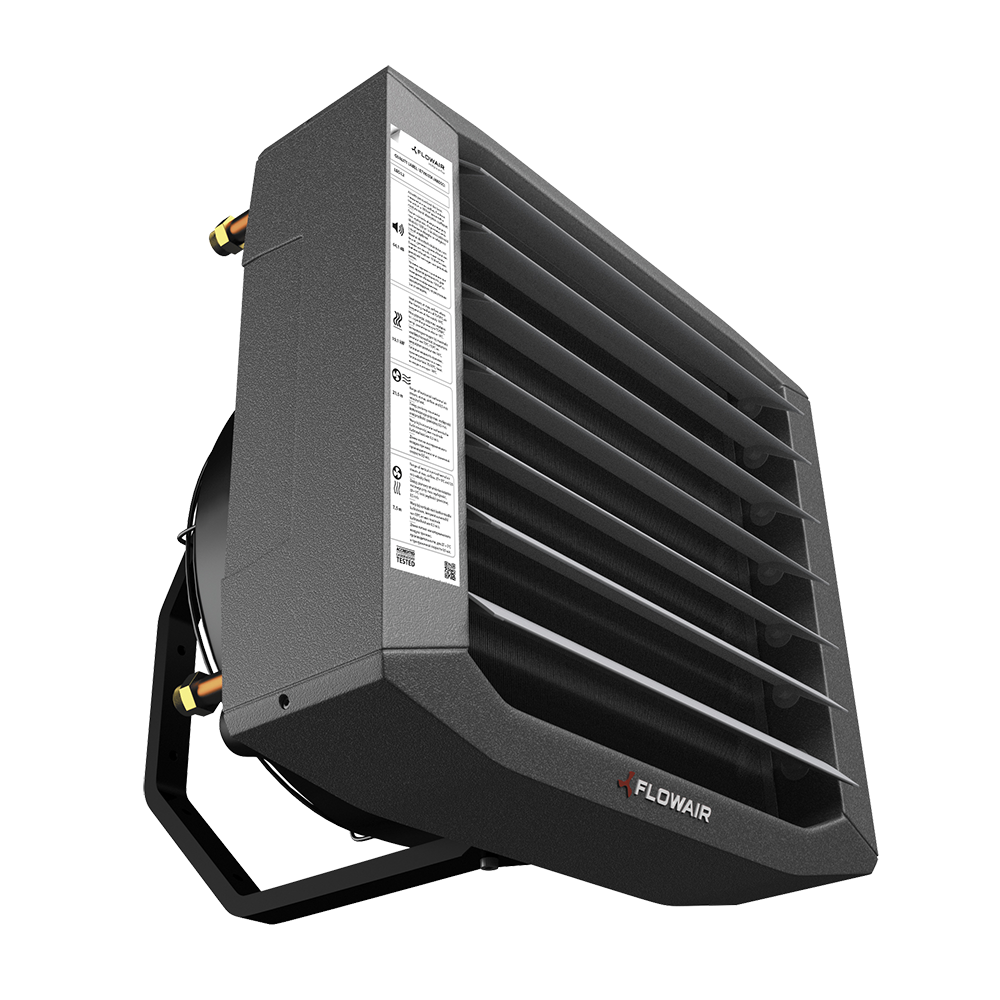

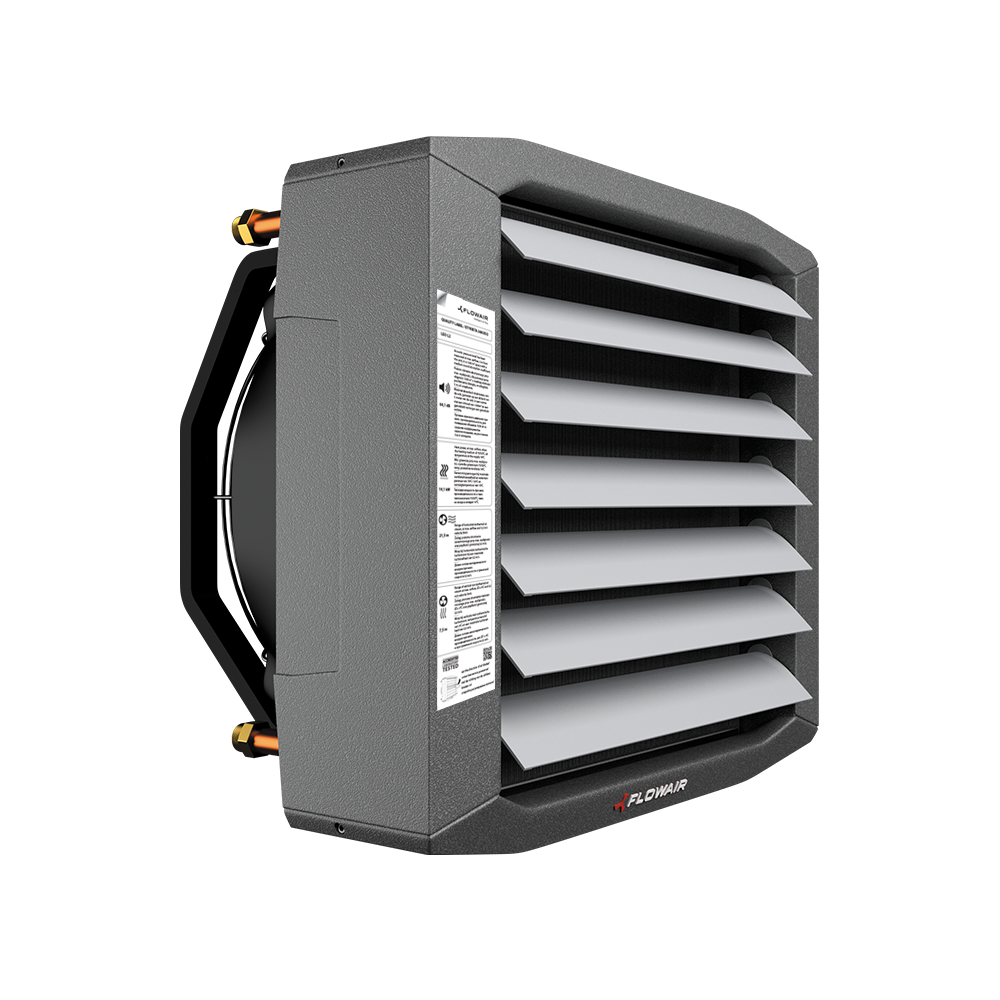

Gama larga de aeroterme LEO va permite sa alegeti cea mai potrivita aeroterma conditiilor si cerintelor cladirii dumneavoastra.

Seria LEO dispune de ventilatoare in 3 trepte cu o eficienta si putere termica crescuta. Aceasta inseamna o functionalitate avansata si parametri mai buni de functionare! Noua serie de aeroterme LEO cuprinde 6 versiuni, carcasa in 3 dimensiuni si 3 optiuni: EPP, vopsita RAL si otel inoxidabil.

Aeroterme cu o gama variata de puteri termice (de la 1.7 kW la 121 kW) pentru montare in interiorul cladirilor. Carcasa este facuta din EPP usoara si durabila.

Consola special proiectata permite montare verticala. Clemele speciale de montare permit instalarea pe tavan. Echipamentele LEO cu camere de amestec formeaza cel mai simplu sistem de ventilare. Mai multe informatii despre solutiile complete de incalzire si ventilare pot fi consultate.

Parametri confirmati:

FLOWAIR garanteaza ca toti parametrii sunt confirmati de un laborator de testare international independent si acreditat.

Scop:

Echipamentele LEO sunt solutia perfecta pentru halele industriale si spatiile medii si mari precum centre logistice, hale de productie, depozite si centre comerciale.

Sistem de control:

Exista doua optiuni de control pentru aerotermele LEO:
- control TS - functionalitate de baza si usor de utilizat.
- control HMI - functionalitate sporita si confort.

vezi mai mult

Tehnologie/inovatie/beneficii:

Carcasa: usoara si rezistenta, produsa din EPP (polipropilena expandata)

Consolele special proiectate permit instalarea verticala in sectiuni / spatii inguste.

O gama variata de ventilatoare care va permite sa alegeti cele mai potrivite echipamente pentru nevoile individuale ale oricarei cladiri.

La cerere, se poate livra carcasa din otel inoxidabil si vopsita.

Disponibila o gama larga de accesorii ceea ce asigura o utilizare eficienta a unitatii: confuzor sau grila de evacuare.

Specificatii LEO S

	LEO S2			LEO S3
Treapta	III	II	I	III	II	I
Debit maxim de aer [m³/h]	2000	1600	1250	1800	1400	1000
Distanta maxima a fluxului de aer[kW]	26,5 – 2,1			32,7 – 1,7
Putere maxima consumata (70/50/16^oC)	10,2			12,3
Alimentare electrica [V/Hz]	230/50
Consum maxim de curent [A]	0,6	0,4	0,3	0,6	0,4	0,3
Putere consumata [W]	130	90	70	130	90	70
IP / Clasa de izolare	54/F
Nivel maxim de presiune acustica 5m [dB(A)]*	56,3	50,7	43,9	56,3	50,7	43,9
Nivelul presiunii acustice [dB(A)]**	71,4	65,8	59,0	71,4	65,8	59,0
Raza fluxului de aer izoterm orizontal [m]***	14,0	11,0	8,5	12,5	9,5	7,0
Raza fluxului de aer non-izoterm [m]****	5,3	4,4	3,5	4,9	3,9	2,9
Temperatura maxima agent termic [^oC]	120
Presiune maxima de operare [MPa]	1,6
Racorduri [”]	1/2
Tip de carcasa	EPP - poliprolipelna expandata
Culoare	Gri (RAL 9007)
Utilizare	Interior
Temperatura maxima de operare [^oC]	60
Pozitie de operare	Suporta instalare in orice pozitie
Greutate per unitate [kg]	10,4			10,8
Greutatea unitatii umplute cu apa [kg]	11,6			12,2

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s
Lungimea maxima a debitului de aer cald la urmatorii parametri:
min: ventilator reglat pe prima treapta de viteza, temperatura agentului termic 40/30°C, temperatura aerului la admisie 20°C,
max: ventilator reglat pe treapta a treia, temperatura agentului termic 120/90°C, temperatura aerului la admisie 0°C.

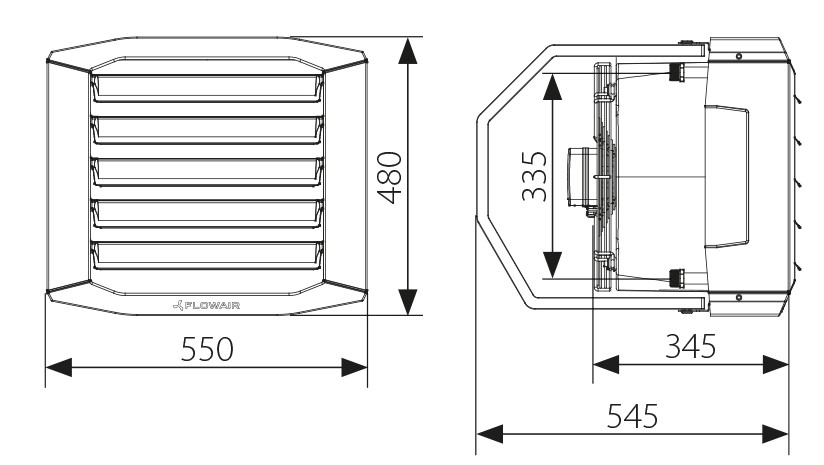

Dimensiuni principale LEO S

Specificatii LEO L

	LEO L2			LEO L3
Treapta	III	II	I	III	II	I
Debit maxim de aer [m³/h]	3800	2400	1400	3400	2100	1200
Distanta maxima a fluxului de aer [kW]	50,4 – 2,2			65,2 – 3,2
Putere maxima consumata (70/60/16^oC)	19,1			25,5
Alimentare electrica [V/Hz]	230/50
Consum maxim de curent [A]	1,5	1,2	0,6	1,5	1,2	0,6
Putere consumata [W]	340	240	120	340	240	120
IP / Clasa de izolare	54/F
Nivelul presiunii acustice [dB(A)]*	79,2	69,6	57,2	79,2	69,6	57,2
Nivel maxim de presiune acustica 5m [dB(A)]**	64,1	54,5	42,1	64,1	54,5	42,1
Raza fluxului de aer izoterm orizontal [m]***	21,5	13,0	8,0	19,0	11,5	6,5
Raza fluxului de aer non-izoterm [m]****	7,5	4,9	3,1	6,8	4,4	2,8
Temperatura maxima agent termic [^oC]	120
Presiune maxima de operare [MPa]	1,6
Racorduri [”]	3/4
Tip de carcasa	EPP - poliprolipelna expandata
Culoare	Gri (RAL 9007)
Utilizare	Interior
Temperatura maxima de operare [^oC]	60
Pozitie de operare	Suporta instalare in orice pozitie
Greutate per unitate [kg]	16,2			17,8
Greutatea unitatii umplute cu apa [kg]	18,2			20,5

Dimensiuni principale LEO L

Specificatii LEO XL

	LEO XL 2			LEO XL 3
Treapta	III	II	I	III	II	I
Debit maxim de aer [m³/h]	5800	4600	2900	5300	4100	2500
Distanta maxima a fluxului de aer [kW]	94,0 – 6,6			121,0 – 8,3
Putere maxima consumata (70/50/16^oC)	36,5			48,1
Alimentare electrica [V/Hz]	230/50
Consum maxim de curent [A]	2,3	1,8	1,4	2,4	1,8	1,4
Putere consumata [W]	520	370	270	550	370	270
IP / Clasa de izolare	54/F
Nivelul presiunii acustice [dB(A)]*	82,6	76,2	67,8	82,6	76,2	67,8
Nivel maxim de presiune acustica 5m [dB(A)]**	67,5	61,1	52,3	67,5	61,1	52,3
Raza fluxului de aer izoterm orizontal [m]***	26,0	20,5	13,0	23,5	18,0	11,0
Raza fluxului de aer non-izoterm [m]****	8,5	7	4,7	7,7	6,2	4,1
Temperatura maxima agent termic [^oC]	120
Presiune maxima de operare [MPa]	1,6
Racorduri [”]	3/4
Tip de carcasa	EPP - poliprolipelna expandata
Culoare	Gri (RAL 9007)
Utilizare	Interior
Temperatura maxima de operare [^oC]	60
Pozitie de operare	Suporta instalare in orice pozitie
Greutate per unitate [kg]	23,2			26,2
Greutatea unitatii umplute cu apa [kg]	25,9			30,3

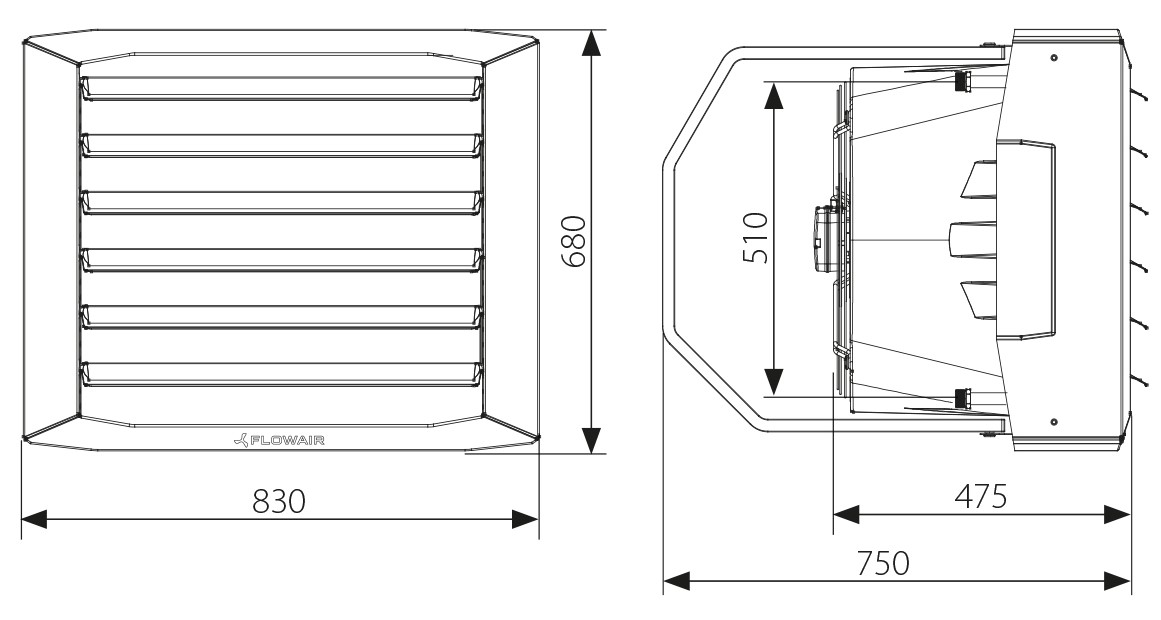

Dimensiuni principale LEO XL

Pentru a calcula puterea termica a echipamentelor, va rugam utilizati programul de mai jos.

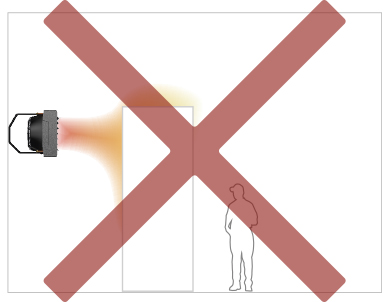

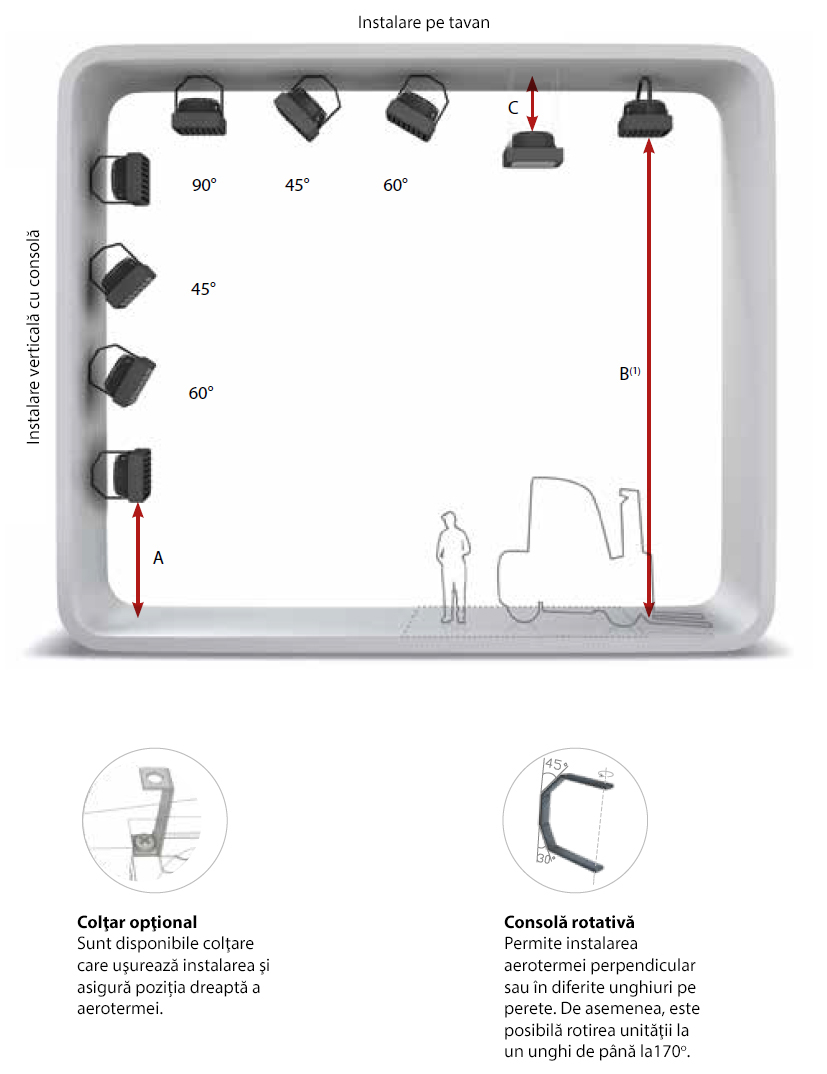

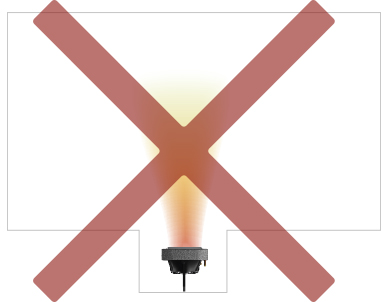

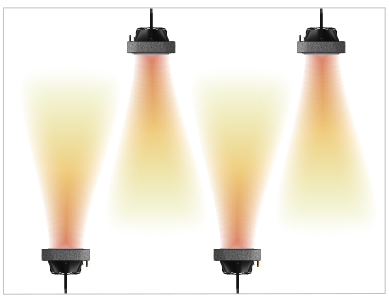

Aerotermele LEO FB pot fi instalate in orice pozitie pe peretii verticali sau orizontali din cladire. Consola special proiectata permite instalarea unitatii vertical, orizontal sau in unghi de 30 sau 45 de grade fata de perete.
De asemenea, unitatile sunt echipate cu suporti pentru instalare pe tavan.

	A	B	C	D	E	F
S2	<3	2,5-6,0	>0,3	0,415	0,415	>0,5
S3	<3	2,5-6,0	>0,3	0,415	0,415	>0,5
L2	2,5-8	2,5-8,5	>0,3	0,515	0,515	>0,5
L3	2,5-8	2,5-8,0	>0,3	0,515	0,515	>0,5
XL2	2,5-8	2,5-9,5	>0,3	0,66	0,58	>0,5
XL3	2,5-8	2,5-9,0	>0,3	0,66	0,58	>0,5
