LEO INOX


Parametri de baza:

Putere termica: 1,7 - 121,0 kW
Debit de aer: 1000-5800 m3/h
Carcasa: otel inoxidabil


Fisiere de baza

   Descriere scurta:

Aeroterma pentru interior. Datorita disponibilitatii in 6 marimi, LEO INOX poate fi personalizat in functie de nevoi la nivel de putere termica, temperatura, raza si nivel al zgomotului.

Carcasa este din otel inoxidabil, cu proprietati anti-coroziune. Pentru a-si pastra aceste calitati, va rugam sa pastrati echipamentul curat.

Consola de montare din otel inoxidabil permite montajul pe partitii verticale sau orizontale si pe coloane inguste. Optiunea de montaj vertical sau orizontal permite montajul echipamentului paralel sau in diferite unghiuri fata de perete.

FLOWAIR garanteaza ca toti parametrii sunt confirmati de un laborator de testare international independent si acreditat.







   Scop:

LEO INOX este proiectat pentru incalzirea cladirilor de volum mare. Este solutia ideala pentru operare in medii cu umiditate crescuta precum cladiri din industria alimentara, spatii alimentare, sere etc.



   Sistem de control:

Exista trei optiuni de control pentru aerotermele LEO:
- T-box pentru LEO INOX BMS: sistem de control inteligent, pentru cerinte specifice
- Termostat HMI pentru LEO INOX: functionalitate extinsa, confort sporit
- Termostat TS pentru LEO INOX: functii de baza, usor de utilizat



   Tehnologie/inovatie/beneficii:

Carcasa - din otel inoxidabil asigura rezistenta la coroziune.

Consola - faciliteaza instalarea unitatii pe spatii orizontale si verticale, paralele sau la unghi de 30 sau 45 de grade cu peretele.



Specificatii LEO S INOX

  LEO S2 INOX LEO S3 INOX
Treapta III II I III II I
Debit maxim de aer [m3/h] 2000 1600 1250 1800 1400 1000
Distanta maxima a fluxului de aer [kW] 26,5 – 2,1 32,7 – 1,7
Putere maxima consumata (70/50/16oC) 10,2 12,3
Alimentare electrica [V/Hz] 230/50
Consum maxim de curent [A] 0,6 0,4 0,3 0,6 0,4 0,3
Putere consumata [W] 130 90 70 130 90 70
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)]* 71,4 65,8 59,0 71,4 65,8 59,0
Nivel maxim de presiune acustica 5m [dB(A)]**  56,3 50,7 43,9 56,3 50,7 43,9
Raza fluxului de aer izoterm orizontal [m]*** 14,0 11,0 8,5 12,5 9,5 7,0
Raza fluxului de aer non-izoterm [m]**** 5,3 4,4 3,5 4,9 3,9 2,9
Temperatura maxima agent termic  [oC] 130
Presiune maxima de operare [MPa] 1,6
Racorduri [”] 1/2
Tip de carcasa otel
Utilizare  Interior
Temperatura maxima de operare  [oC] 60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 13,8 14,3
Greutatea unitatii umplute cu apa  [kg] 14,0 15,7

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s
Lungimea maxima a debitului de aer cald la urmatorii parametri:
min: ventilator reglat pe prima treapta de viteza, temperatura agentului termic 40/30°C, temperatura aerului la admisie 20°C,
max: ventilator reglat pe treapta a treia, temperatura agentului termic 120/90°C, temperatura aerului la admisie 0°C.

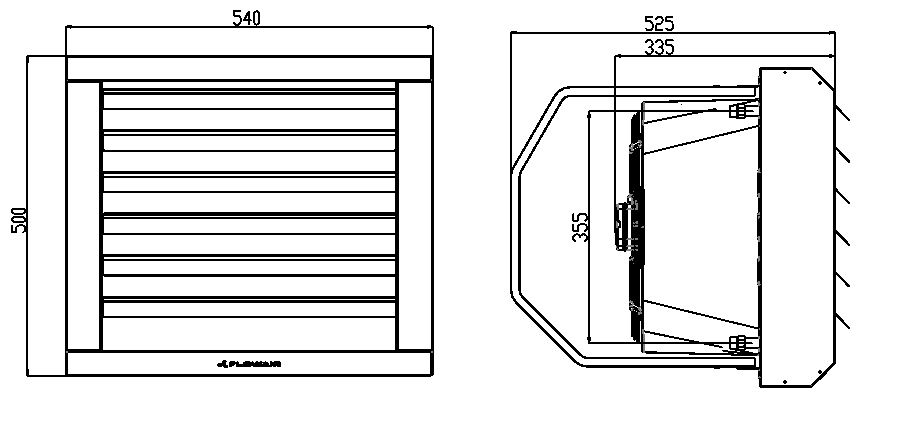

Dimensiuni principale LEO S INOX

Specificatii LEO L INOX

  LEO L2 INOX LEO L3 INOX
Treapta III II I III II I
Debit maxim de aer [m3/h] 3800 2400 1400 3400 2100 1200
Distanta maxima a fluxului de aer [kW] 50,4 – 2,2 65,2 – 3,2
Putere maxima consumata (70/50/16oC) 19,1 25,5
Alimentare electrica [V/Hz] 230/50
Consum maxim de curent [A] 1,5 1,2 0,6 1,5 1,2 0,6
Putere consumata [W] 340 240 120 340 240 120
IP / Clasa de izolare 54/F
Nivelul presiunii acustice [dB(A)]* 79,2 69,6 57,2 79,2 69,6 57,2
Nivel maxim de presiune acustica 5m[dB(A)]** 64,1 54,5 42,1 64,1 54,5 42,1
Raza fluxului de aer izoterm orizontal [m] *** 21,5 13,0 8,0 19,0 11,5 6,5
Raza fluxului de aer non-izoterm [m]**** 7,5 4,9 3,1 6,8 4,4 2,8
Temperatura maxima agent termic  [oC]  130
Presiune maxima de operare [MPa] 1,6
Racorduri [”] 3/4
Tip de carcasa otel
Utilizare  Interior
Temperatura maxima de operare  [oC]  60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 20,8 22,7
Greutatea unitatii umplute cu apa  [kg] 22,8 25,4

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s
Lungimea maxima a debitului de aer cald la urmatorii parametri:
min: ventilator reglat pe prima treapta de viteza, temperatura agentului termic 40/30°C, temperatura aerului la admisie 20°C,
max: ventilator reglat pe treapta a treia, temperatura agentului termic 120/90°C, temperatura aerului la admisie 0°C.

Dimensiuni principale LEO L INOX

Specificatii LEO XL INOX

  LEO XL2 INOX LEO XL3 INOX
Treapta III II I III II I
Debit maxim de aer [m3/h] 5800 4600 2900 5300 4100 2500
Distanta maxima a fluxului de aer [kW] 94,0 – 6,6 121,0 – 8,3
Putere maxima consumata (70/50/16oC) 36,5 48,1
Alimentare electrica [V/Hz] 230/50
Consum maxim de curent [A] 2,3 1,8 1,4 2,4 1,8 1,4
Putere consumata [W] 520 370 270 550 370 270
IP / Clasa de izolare  54/F
Nivelul presiunii acustice [dB(A)]* 82,6 76,2 67,8 82,6 76,2 67,8
Nivel maxim de presiune acustica 5m [dB(A)]**  67,5 61,1 52,3 67,5 61,1 52,3
Raza fluxului de aer izoterm orizontal [m]*** 26,0 20,5 13,0 23,5 18,0 11,0
Raza fluxului de aer non-izoterm [m]**** 8,5 7 4,7 7,7 6,2 4,1
Temperatura maxima agent termic  [oC]  130
Presiune maxima de operare [MPa] 1,6
Racorduri  [”] 3/4
Tip de carcasa otel
Utilizare  Interior
Temperatura maxima de operare  [oC]  60
Pozitie de operare Suporta instalare in orice pozitie
Greutate per unitate [kg] 29,9 34,2
Greutatea unitatii umplute cu apa [kg] 32,6 38,3

* PN-EN ISO3744
** Nivelul presiunii acustice la distanta de 5 m de unitate, in camera cu capacitate medie de absorbtie a sunetului si volum de 1500 m3
*** Lungimea maxima a jetului de aer cald pe orizontala la viteza de 0.5m/s
**** Lungimea maxima a jetului de aer cald pe verticala la ΔT = 5°C si la viteza de 0.5m/s
Lungimea maxima a debitului de aer cald la urmatorii parametri:
min: ventilator reglat pe prima treapta de viteza, temperatura agentului termic 40/30°C, temperatura aerului la admisie 20°C,
max: ventilator reglat pe treapta a treia, temperatura agentului termic 120/90°C, temperatura aerului la admisie 0°C.

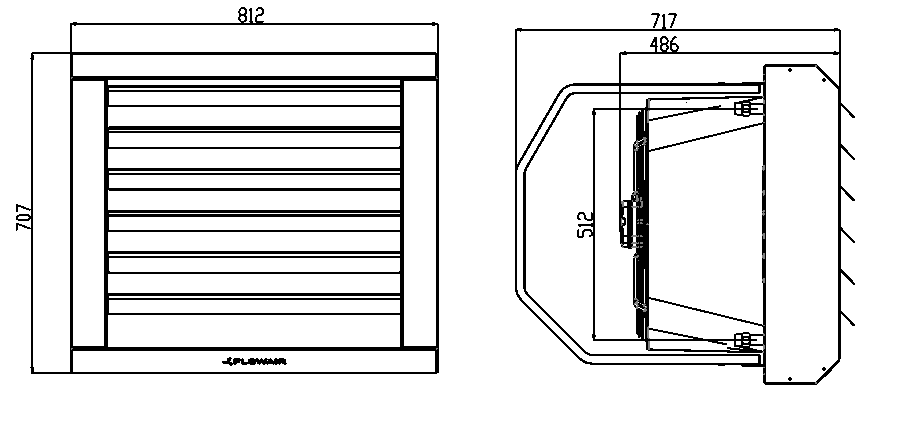

Dimensiuni principale LEO XL INOX

Pentru a calcula puterea termica a echipamentelor, va rugam utilizati programul de mai jos.

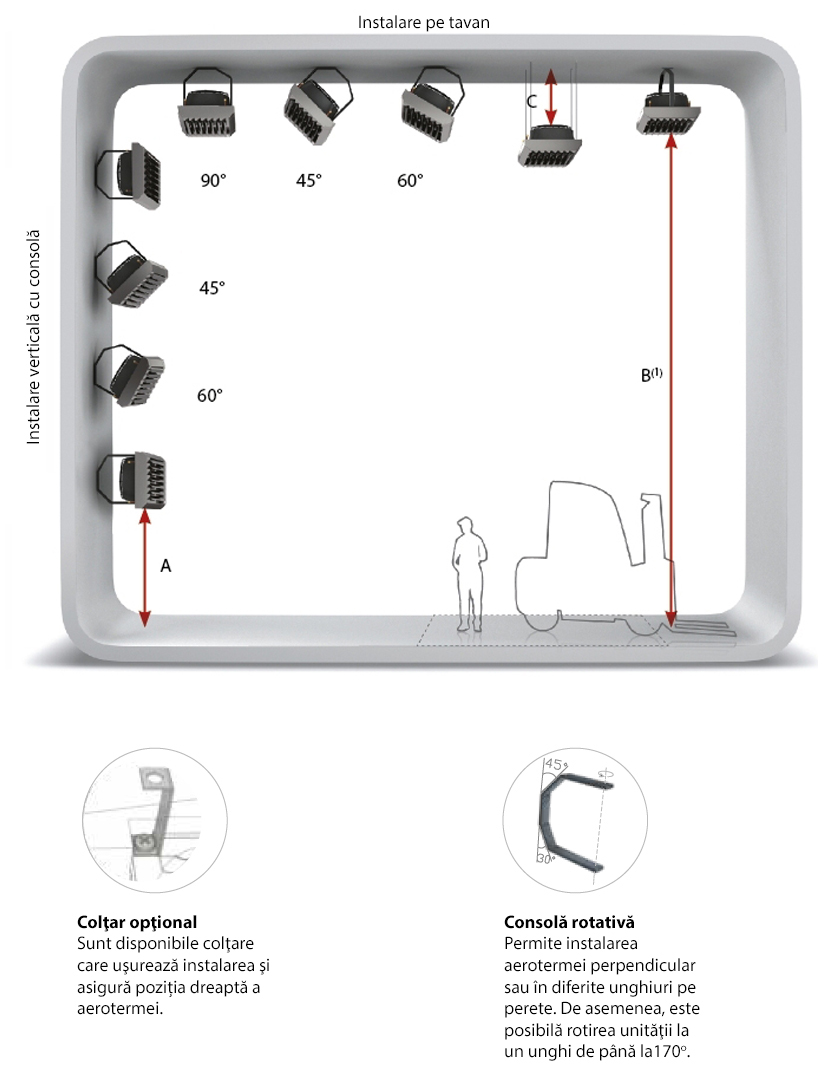

Aerotermele LEO INOX permit instalarea in orice pozitie pe spatii de cladire verticale sau orizontale. Pentru aceasta, consola de instalare din otel inoxidabil special proiectata permite instalarea unitatii vertical, orizontal sau la unghi de 30 sau 45 de grade de suprafata.

Va rugam regasiti mai jos cateva instructiuni pentru montaj:

in

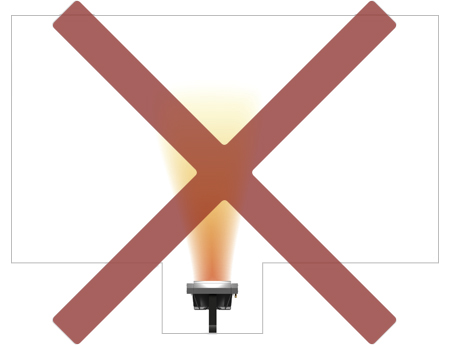

       Distributia constanta a aerului trebuie asigurata in intreaga incapere.

in

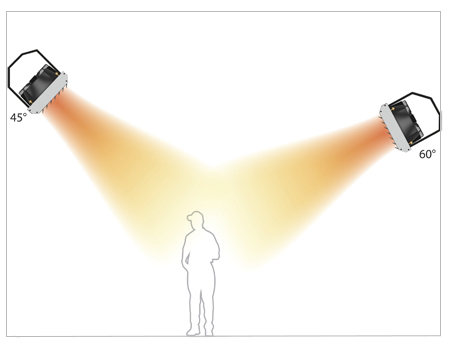

Aerotermele instalate corect trebuie sa directioneze aerul
catre zona ocupata de persoane.


in

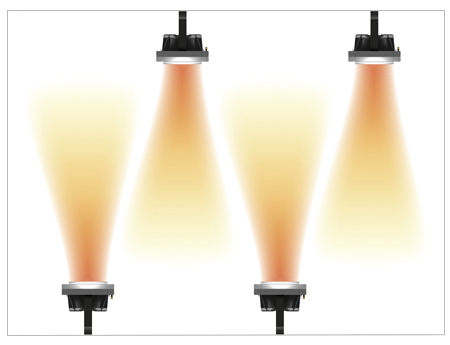

         Aerotermele instalate pe pereti opusi trebuie suprapuse.

in

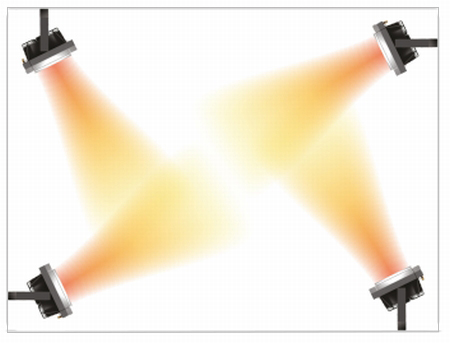

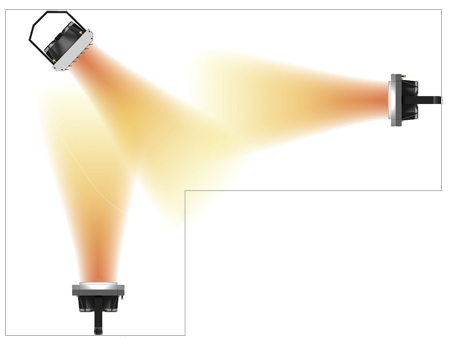

Aerotermele instalate in colturi trebuie sa directioneze aerul
spre centrul incaperii pentru a evita "lipirea" fluxului de aer
de perete


in

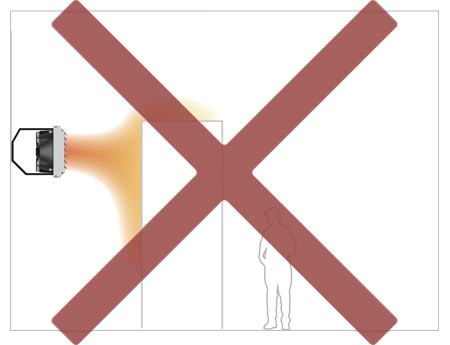

Obiectele de mari dimensiuni nu trebuie sa limiteze
fluxul de aer al aerotermei.

in

Aerotermele trebuie instalate astfel incat sa se asigure
aerul proaspat din jurul unitatii.
