Basisparameters:

Verwarmingscapaciteit:	1,7 - 121,0 kW
Luchthoeveelheid:	1000-5800 m³/h
Gewicht:	10,4-26,2 kg
Behuizing:	spieniony polipropylen EPP
Kleur:	grijs

Regelsystemen voor LEO

Basic-bestanden

Gebruiksaanwijzing
2.40 MB
Catalogus kaarten
406.94 kB

Afdrukken Apparaat selectie

Omschrijving:

Met het brede assortiment aan verwarmingscapaciteiten van de LEO-serie kunt u de meest geschikte luchtverwarmer kiezen voor de omstandigheden en vereisten van uw gebouw.
De LEO-serie wordt geleverd met nieuwe 3-traps ventilatoren en hebben een groter regelbereik. Hierdoor is de LEO-serie efficiënter in het afgeven van vermogen.
De nieuwe luchtverwarmers van de LEO-serie zijn verkrijgbaar in 6 uitvoeringen, drie maten behuizing en drie behuizingopties (EPP, poederlak (RAL) en RVS roestvast staal)

Luchtverwarmers met een grote keuze in verwarmingsvermogen (1,7 kW tot 121 kW) De behuizing is gemaakt van licht en duurzaam materiaal EPP (geëxpandeerd propyleen). De speciaal ontworpen montageconsole maakt verticale montage van het apparaat op kolommen en wanden zeer eenvoudig mogelijk. De speciale montagepennen maken montage onder het plafond mogelijk.
LEO-luchtverwarmers i.c.m. mengkamers creëren een eenvoudig maar effectief mechanische ventilatiesysteem. Voor meer informatie over uitgebreide oplossingen voor verwarming en ventilatie neem contact op met de verkoopafdeling.

Bevestigde parameters:

FLOWAIR garandeert dat alle parameters worden bevestigd door een onafhankelijk, geaccrediteerd internationaal testlaboratorium.

Toepassing:

LEO-luchtverwarmers zijn perfect voor industriële hallen, en middelgrote en grote faciliteiten, zoals logistieke centra, productiehallen, magazijnen en winkels enz.

Regelsysteem:

Twee bedieningsmogelijkheden voor luchtverwarmers uit de LEO-serie:
- TS-regeling - basisfunctionaliteit en gebruiksvriendelijke
- HMI-regeling - betere functionaliteit,kloktijdfunctie en meer comfort.

Meer informatie

Technologie / innovatie / voordelen:

Behuizing - licht en duurzaam, gemaakt van EPP (geëxpandeerd polypropyleen).

Console - maakt de installatie van het toestel op de strakke zuilen en scheidingswanden.

Met een breed aanbod in luchtverwarmers kunt u het meest geschikte apparaat kiezen voor de individuele behoeften van elk gebouw.

De luchtverwarmers zijn op verzoek beschikbaar in roestvast stalen (RVS) of poedergelakte (RAL) stalen behuizing.

Onderdelen - breed scala van accessoires, die een efficiënter gebruik van het verenigen verzekeren.

Technische gegevens LEO S

	LEO S2			LEO S3
Cursus	III	II	I	III	II	I
Luchtstroom [m³/h]	2000	1600	1250	1800	1400	1000
Verwarmingscapaciteit bereik [kW]	26,5 – 2,1			32,7 – 1,7
Nominaal warmtevermogen (70/50/16^oC)	10,2			12,3
Stroomvoorziening [V/Hz]	230/50
Max. stroomverbruik [A]	0,6	0,4	0,3	0,6	0,4	0,3
Max. energieverbruik [W]	130	90	70	130	90	70
IP / Isolatieklasse	54/F
Max. akoestisch drukniveau [dB(A)]*	71,4	65,8	59,0	71,4	65,8	59,0
Geluidsdruk niveau 5m [dB(A)]**	56,3	50,7	43,9	56,3	50,7	43,9
Isometrisch horizontaal bereik [m]***	14,0	11,0	8,5	12,5	9,5	7,0
Niet-isothermisch verticaal bereik [m]****	5,3	4,4	3,5	4,9	3,9	2,9
Max. watertemperatuur verwarming [^oC]	120
Max. bedrijfsdruk [MPa]	1,6
Hydraulische aansluiting [”]	1/2
Behuizing	Behuizing-EPP
Kleur	Grijs (gelijk aan RAL 9007)
Gebruik	Binnen in de ruimtes
Maximale bedrijfstemperatuur [^oC]	60
Werk positie	Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg]	10,4			10,8
Gewicht van de unit gevuld met water [kg]	11,6			12,2

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m³ inhoud.
*** bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s
Het bereik van verwarmingsvermogen met onderstaande parameters:
min: 1e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 40/30 ° C, luchttemperatuur bij de inlaatzijde 20°C max.3e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 120°C/90°C, luchttemperatuur bij de inlaatzijde 0°C

Afmetingen LEO S

Technische gegevens LEO L

	LEO L2			LEO L3
Cursus	III	II	I	III	II	I
Luchtstroom [m³/h]	3800	2400	1400	3400	2100	1200
Verwarmingscapaciteit bereik [kW]	50,4 – 2,2			65,2 – 3,2
Verwarmingscapaciteit bereik (70/60/16^oC)	19,1			25,5
Stroomvoorziening [V/Hz]	230/50
Max. stroomverbruik [A]	1,5	1,2	0,6	1,5	1,2	0,6
Max. energieverbruik [W]	340	240	120	340	240	120
IP / Isolatieklasse	54/F
Max. akoestisch drukniveau [dB(A)]*	79,2	69,6	57,2	79,2	69,6	57,2
Geluidsdruk niveau 5m [dB(A)]**	64,1	54,5	42,1	64,1	54,5	42,1
Isometrisch horizontaal bereik [m]***	21,5	13,0	8,0	19,0	11,5	6,5
Niet-isothermisch verticaal bereik [m]****	7,5	4,9	3,1	6,8	4,4	2,8
Max. watertemperatuur verwarming [^oC]	120
Max. bedrijfsdruk [MPa]	1,6
Hydraulische aansluiting [”]	3/4
Behuizing	Behuizing-EPP
Kleur	Grijs (gelijk aan RAL 9007)
Gebruik	Binnen in de ruimtes
Maximale bedrijfstemperatuur [^oC]	60
Werk positie	Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg]	16,2			17,8
Gewicht van de unit gevuld met water [kg]	18,2			20,5

Afmetingen LEO L

Technische gegevens LEO XL

	LEO XL 2			LEO XL 3
Cursus	III	II	I	III	II	I
Luchtstroom [m³/h]	5800	4600	2900	5300	4100	2500
Verwarmingscapaciteit bereik [kW]	94,0 – 6,6			121,0 – 8,3
Nominaal warmtevermogen (70/50/16^oC)	36,5			48,1
Stroomvoorziening [V/Hz]	230/50
Max. stroomverbruik [A]	2,3	1,8	1,4	2,4	1,8	1,4
Max. energieverbruik [W]	520	370	270	550	370	270
IP / Isolatieklasse	54/F
Max. akoestisch drukniveau [dB(A)]*	82,6	76,2	67,8	82,6	76,2	67,8
Geluidsdruk niveau 5m [dB(A)]**	67,5	61,1	52,3	67,5	61,1	52,3
Isometrisch horizontaal bereik [m]***	26,0	20,5	13,0	23,5	18,0	11,0
Niet-isothermisch verticaal bereik [m]****	8,5	7	4,7	7,7	6,2	4,1
Max. watertemperatuur verwarming [^oC]	120
Max. bedrijfsdruk [MPa]	1,6
Hydraulische aansluiting [”]	3/4
Behuizing	Behuizing-EPP
Kleur	Grijs (gelijk aan RAL 9007)
Gebruik	Binnen in de ruimtes
Maximale bedrijfstemperatuur [^oC]	60
Werk positie	Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg]	23,2			26,2
Gewicht van de unit gevuld met water [kg]	25,9			30,3

Afmetingen LEO XL

Gebruik de onderstaande calculatie-software om het verwarmingsvermogen van de FLOWAIR apparaten te berekenen.

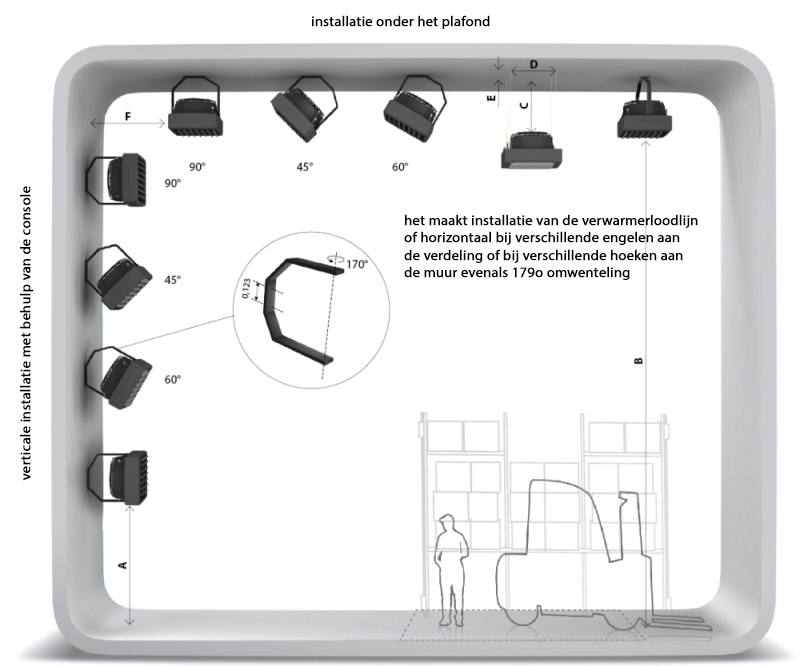

LEO luchtverwarmers kunnen in elke positie geïnstalleerd worden op de verticale of horizontale wanden. Hiervoor is er
een speciaal ontworpen montage-console, waarbij de installatie van de LEO verticaal, horizontaal of in een hoek van 30
of 45 graden gemonteerd kan worden. De luchtverwarmer kan ook uitgerust met beugels voor montage onder het plafond.

	A	B	C	D	E	F
S2	<3	2,5-6,0	>0,3	0,415	0,415	>0,5
S3	<3	2,5-6,0	>0,3	0,415	0,415	>0,5
L2	2,5-8	2,5-8,5	>0,3	0,515	0,515	>0,5
L3	2,5-8	2,5-8,0	>0,3	0,515	0,515	>0,5
XL2	2,5-10	2,5-9,5	>0,3	0,66	0,58	>0,5
XL3	2,5-10	2,5-9,0	>0,3	0,66	0,58	>0,5

We geven u graag montage tips:

Het is noodzakelijk om een gelijkmatige luchtverdeling in de ruimte te verkrijgen.

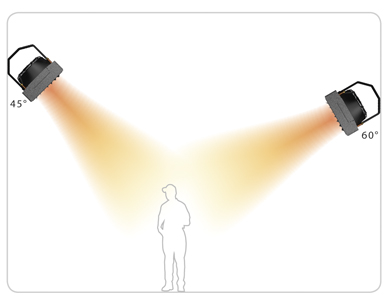

Correct geïnstalleerde luchtverwarmers moeten de verwarmde lucht rechtstreeks in het bezette gebied brengen.

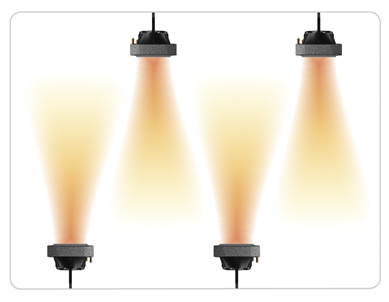

Voor een optimale luchtverdeling en een stabiel comfort moet de luchtstroom elkaar overlappen.

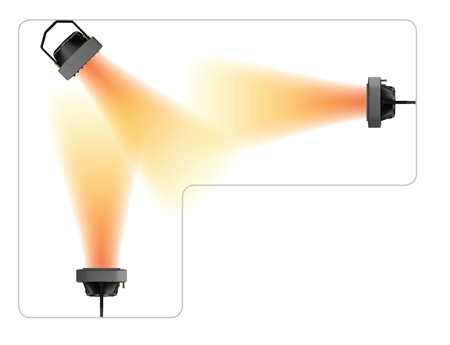

Luchtverwarmers die in de hoeken geïnstalleerd zijn moeten de lucht direct afblazen naar het midden van de ruimte. Dit om recirculatie luchtstroom tegen de wand te voorkomen “plakken” aan de wand.

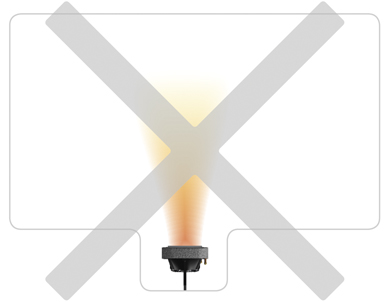

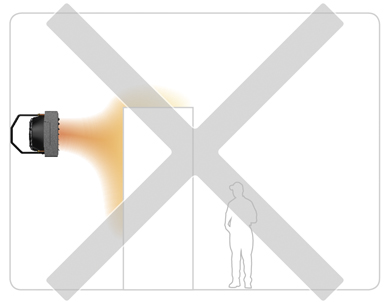

De luchtverwarmers moeten zo worden geïnstalleerd dat luchtstroom geen obstakels tegen komt. Dit betekend een vrije uitblaas.

De luchtverwarmers moeten zo worden geïnstalleerd dat goede aanzuiging van de recirculatie lucht mogelijk is.
