Producten

LEO INOX

Basisparameters:

Verwarmingscapaciteit: 1,7 - 121,0 kW
Luchthoeveelheid: 900-4400 m3/h
Gewicht: 10,4-26,2 kg
Behuizing: roestvrij staal


Regelsystemen voor LEO INOX

Regelsystemen voor LEO INOX

Basic-bestanden

Afdrukken Apparaat selectie

   Omschrijving:

Luchtverwarmers die in gebouwen moeten worden gemonteerd. Dankzij de beschikbaarheid van 6 uitvoeringen kan LEO INOX worden aangepast op het gebied van verwarmingsvermogen, temperatuurtraject, worp en geluidsniveau.

De behuizing is gemaakt van roestvast staal (RVS) en biedt anticorrosie-eigenschappen, houd het apparaat schoon om dit te kunnen blijven waarborgen. De roestvaste stalen montageconsole is gebruiksvriendelijk voor montage op verticale en horizontale wanden/plafonds en op smalle kolommen.
Met de verticale of horizontale montageoptie kan het apparaat eenvoudig parallel of onder verschillende hoeken aan de wand worden gemonteerd.


   Bevestigde parameters:

FLOWAIR garandeert dat alle parameters worden bevestigd door een onafhankelijk, geaccrediteerd internationaal testlaboratorium













   Toepassing:

LEO INOX is ontworpen voor verwarming van gebouwen met middelgrote en grote volumes. Ze zijn geschikt voor gebruik in een omgeving met hoge luchtvochtigheid.



    Regelsysteem:

Twee bedieningsmogelijkheden voor luchtverwarmers uit de LEO-serie:
-T-box regeling voor LEO BMS INOX - d.w.z. intelligente besturing op maat van individuele behoeften,
-TS-regeling - basisfunctionaliteit en gebruiksvriendelijke,
- HMI-regeling - betere functionaliteit,kloktijdfunctie en meer comfort.

Meer informatie

   Technologie / innovatie / voordelen:

Behuizing - van roestvast staal zorgt voor schokbestendigheid.

Console - maakt het installeren van de luchtverwarmer mogelijk op horizontale en verticale wanden, parallel of in een hoek van 30gr of 45gr.

Technische gegevens LEO S INOX

  LEO S2 INOX LEO S3 INOX
Cursus III II I III II I
Luchthoeveelheid  [m3/h] 2000 1600 1250 1800 1400 1000
Verwarmingscapaciteit bereik [kW] 2,1 - 26,5 1,7 - 32,7
Nominaal warmtevermogen (70/50/16oC) 10,2 12,3
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 0,6 0,4 0,3 0,6 0,4 0,3
Max. energieverbruik [W] 130 90 70 130 90 70
IP / Isolatieklasse 54/F
Geluidsdruk niveau 5m [dB(A)]**  56,3 50,7 43,9 56,3 50,7 43,9
Max. akoestisch drukniveau [dB(A)]* 71,4 65,8 59,0 71,4 65,8 59,0
Isometrisch horizontaal bereik [m]*** 14,0 11,0 8,5 12,5 9,5 7,0
Niet-isothermisch verticaal bereik [m]**** 5,3 4,4 3,5 4,9 3,9 2,9
Max. watertemperatuur verwarming [oC] 130
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] 1/2
Behuizing roestvrij staal
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC] 60
Werk positie Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg] 13,8 14,3
Gewicht van de unit gevuld met water [kg] 14,0 15,7

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s
Het bereik van verwarmingsvermogen met onderstaande parameters:
min: 1e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 40/30 ° C, luchttemperatuur bij de inlaatzijde 20°C max.3e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 120°C/90°C, luchttemperatuur bij de inlaatzijde 0°C

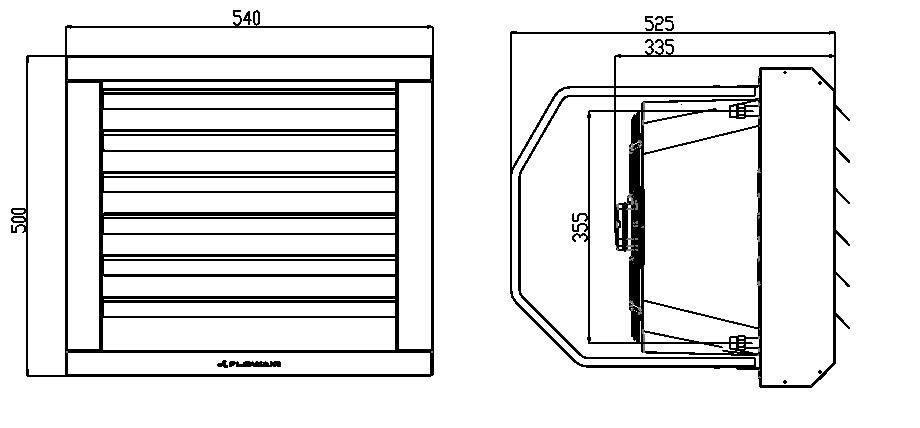

Afmetingen LEO S INOX

Technische gegevens LEO L INOX

  LEO L2 INOX LEO L3 INOX
Cursus III II I III II I
Luchthoeveelheid  [m3/h] 3800 2400 1400 3400 2100 1200
Verwarmingscapaciteit bereik [kW] 2,2 - 50,4 3,2 - 65,2
Nominaal warmtevermogen (70/50/16oC) 19,1 25,6
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 1,5 1,2 0,6 1,5 1,2 0,6
Max. energieverbruik [W] 340 240 120 340 240 120
IP / Isolatieklasse 54/F
Geluidsdruk niveau 5m [dB(A)]**  64,1 54,5 42,1 64,1 54,5 42,1
Max. akoestisch drukniveau [dB(A)]* 79,2 69,6 57,2 79,2 69,6 57,2
Isometrisch horizontaal bereik [m]*** 21,5 13,0 8,0 19,0 11,5 6,5
Niet-isothermisch verticaal bereik [m]**** 7,5 4,9 3,1 6,8 4,4 2,8
Max. watertemperatuur verwarming [oC]  130
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] 3/4
Behuizing roestvrij staal
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC]​​​​​​​  60
Werk positie Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg] 20,8 22,7
Gewicht van de unit gevuld met water [kg] 22,8 25,4

* volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s
Het bereik van verwarmingsvermogen met onderstaande parameters:
min: 1e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 40/30 ° C, luchttemperatuur bij de inlaatzijde 20°C max.3e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 120°C/90°C, luchttemperatuur bij de inlaatzijde 0°C

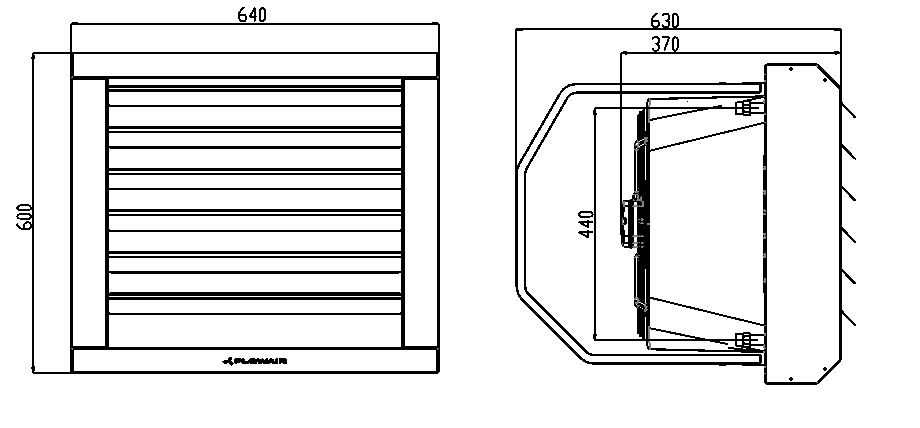

Afmetingen LEO L INOX

Technische gegevens LEO XL INOX

  LEO XL2 INOX LEO XL3 INOX
Cursus III II I III II I
Luchthoeveelheid  [m3/h] 5800 4600 2900 5300 4100 2500
Verwarmingscapaciteit bereik [kW] 6,6 - 94,0 8,3 - 121,0
Nominaal warmtevermogen (70/50/16oC) 36,5 48,1
Stroomvoorziening [V/Hz] 230/50
Max. stroomverbruik [A] 2,3 1,8 1,4 2,4 1,8 1,4
Max. energieverbruik [W] 520 370 270 550 370 270
IP / Isolatieklasse  54/F
Geluidsdruk niveau 5m [dB(A)]** ​​​​​​​ 67,5 61,1 52,3 67,5 61,1 52,3
Max. akoestisch drukniveau [dB(A)]*​​​​​​​ 82,6 76,2 67,8 82,6 76,2 67,8
Isometrisch horizontaal bereik [m]***​​​​​​​ 26,0 20,5 13,0 23,5 18,0 11,0
Niet-isothermisch verticaal bereik [m]****​​​​​​​ 8,5 7 4,7 7,7 6,2 4,1
Max. watertemperatuur verwarming [oC]​​​​​​​  130
Max. bedrijfsdruk [MPa] 1,6
Hydraulische aansluiting [”] 3/4
Behuizing roestvrij staal
Gebruik Binnen in de ruimtes
Maximale bedrijfstemperatuur [oC]​​​​​​​  60
Werk positie Kan op elke gewenste positie worden geïnstalleerd
Gewich [kg] 29,9 34,2
Gewicht van de unit gevuld met water [kg] 32,6 38,3

** volgens PN-EN ISO3744
** afstanden 5m van de unit, in een ruimte met een medium vermogen van geluidsabsorptie en 1500 m3 inhoud.
***  bereik van de horizontale isothermische luchtstroom, bij een snelheidslimiet van 0,5 m/s
**** bereik van verticale niet-isotherme luchtstroom, bij ΔT = 5°C bij een snelheidslimiet van 0,5 m/s
Het bereik van verwarmingsvermogen met onderstaande parameters:
min: 1e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 40/30 ° C, luchttemperatuur bij de inlaatzijde 20°C max.3e stap / ventilatorsnelheid, temperatuur van verwarmingsmedium 120°C/90°C, luchttemperatuur bij de inlaatzijde 0°C

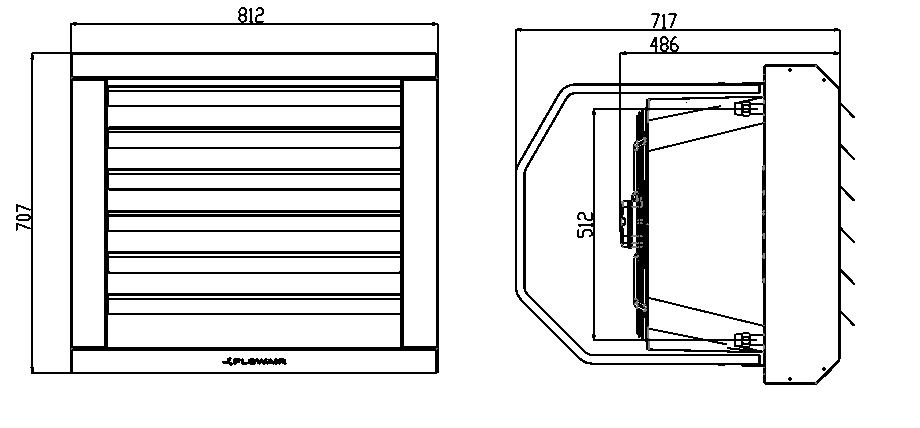

Afmetingen LEO XL INOX

 Gebruik de onderstaande calculatie-software om het verwarmingsvermogen van de FLOWAIR apparaten te berekenen.

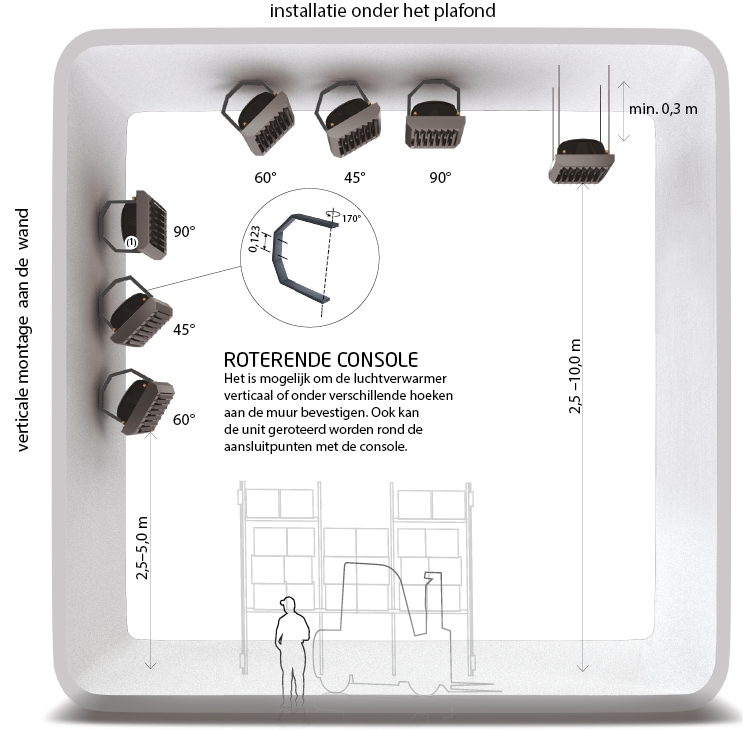

LEO INOX luchtverwarmers kunnen in elke positie op de verticale of horizontale wanden in het gebouw worden geïnstalleerd.
Hiervoor is er een speciaal ontworpen montageconsole van roestvrij staal. Waarbij de installatie van de LEO INOX
verticaal, horizontaal of in hoek van 30 gr of 45 gr. mogelijk is.



      We geven u graag montage tips:

  Voor een optimale luchtverdeling en een stabiel comfort
moet de luchtstroom elkaar overlappen.

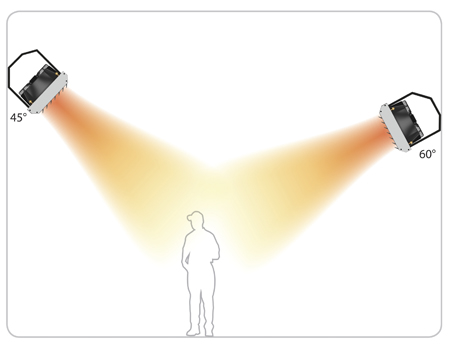

   Correct geïnstalleerde luchtverwarmers moeten de verwarmde lucht rechtstreeks in het bezette gebied brengen.

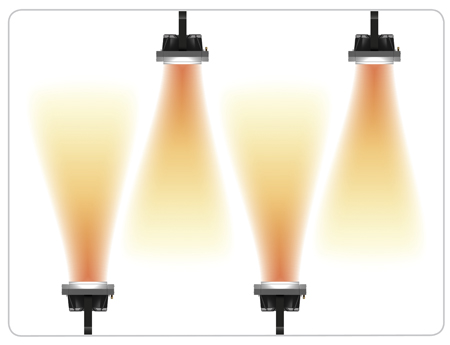

   Geïnstalleerde luchtverwarmers moeten aan elkaar overlappen.

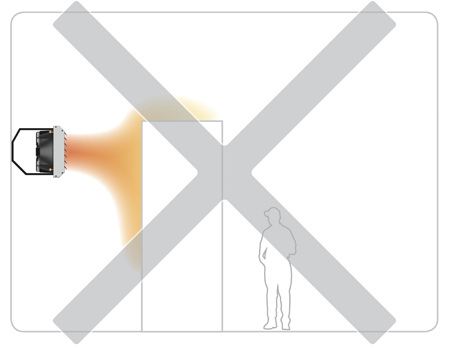

    De luchtverwarmers moeten zo worden geïnstalleerd dat luchtstroom geen obstakels tegen komt. Dit betekend een vrije uitblaas.

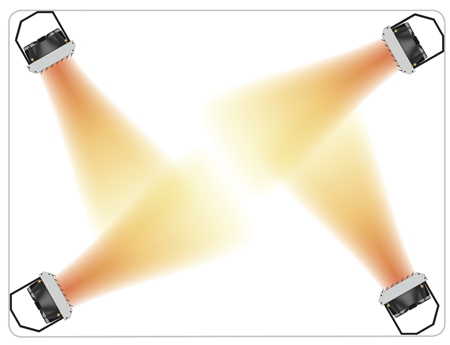

    Luchtverwarmers die in de hoeken geïnstalleerd zijn moeten de lucht direct afblazen naar het midden van de ruimte. Dit om recirculatie luchtstroom tegen de wand te voorkomen “plakken” aan de wand.

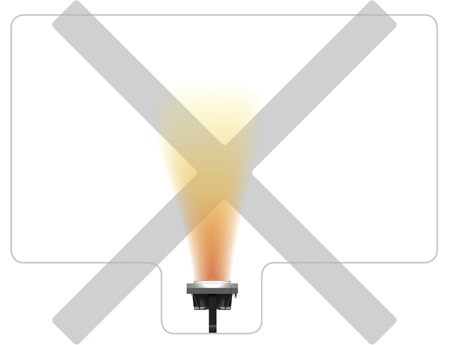

  De luchtverwarmers moeten zo worden geïnstalleerd dat goede aanzuiging van de recirculatie lucht mogelijk is.
