Producten

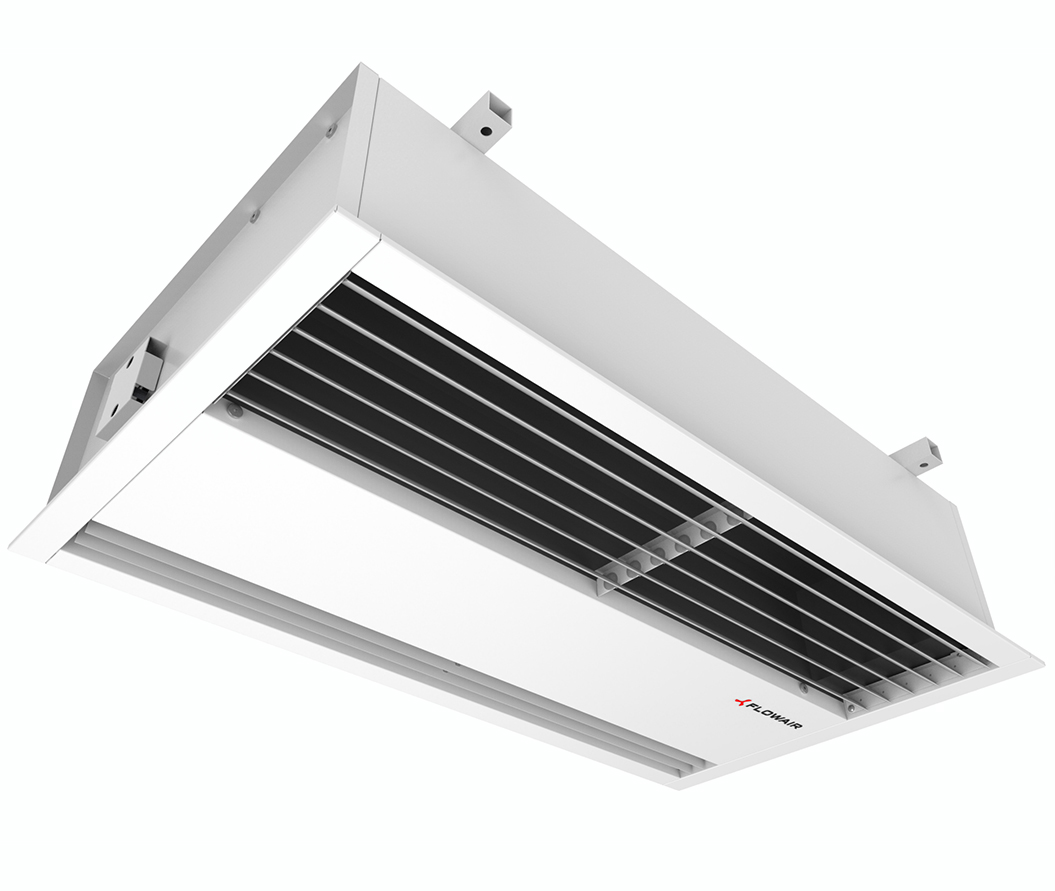

ELiS B

Basisparameters:

Max. bereik: 5 m
Luchthoeveelheid: 2200-6600 m3/h
Gewicht: 31,7-53,2 kg
Behuizing: aluminium, kunststof, staal
Kleur: wit (RAL 9016)

Regelsystemen voor ELiS B

Regelsystemen voor ELiS B

Basic-bestanden

Afdrukken

   Omschrijving:

ELiS B luchtgordijnen zorgen voor een thermische scheiding in een ruimte. Het verhindert de instroom van koude lucht in de winter en de instroom van warme lucht in de zomer. Het plaatsen van een FLOWAIR luchtgordijn mag met recht een energiebesparende maatregel genoemd worden. Regelbare luchtinlaat stelt de installateur of gebruiker in staat om een juiste hoek van de luchtstroom in te stellen. De ventilatoren zijn gemaakt van licht en duurzaam kunststof en zorgen voor stille werking van het product.

ELiS B luchtgordijnen zijn verkrijgbaar in drie lengtes: 1m,
1, 5m 2m en in drie uitvoeringen:
met water-warmtewisselaar, met elektrische
verwarmingselementen en zonder verwarmingselementen.

Behuizing is gemaakt van staal (RAL 9016 ), aluminium en EPP (geëxpandeerd polypropyleen).



   Toepassing:

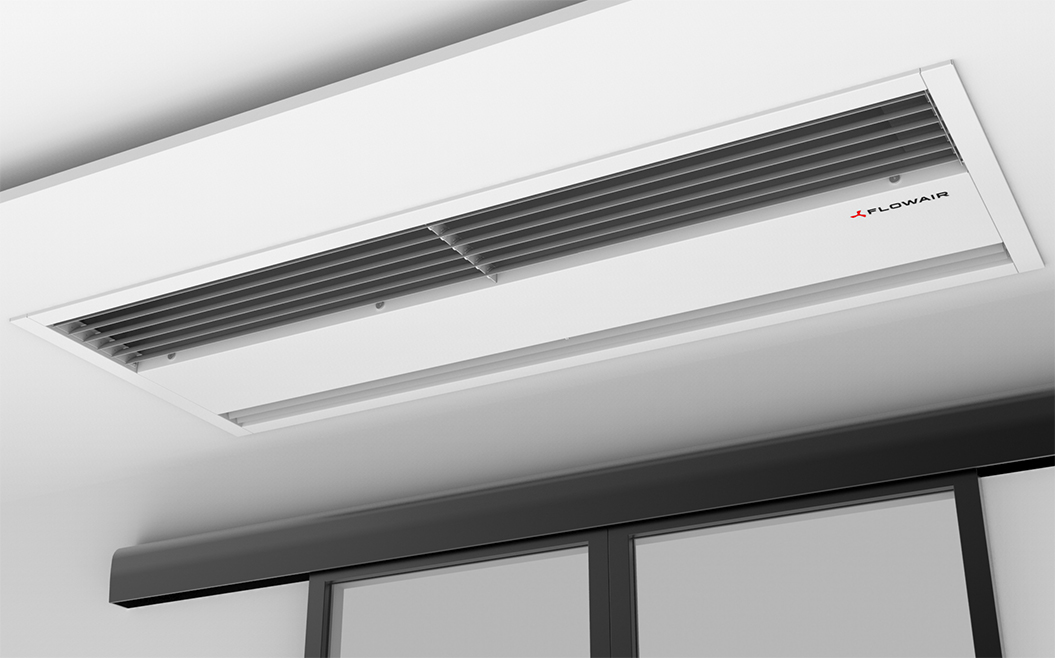

ELiS B luchtgordijnen zijn ontworpen om in het verlaagde plafond gemonteerd te worden. De moderne vorm en de geringe afmetingen maakt het toepassen in representatieve gebouwen goed mogelijk.
Dankzij het doordachte ophangsysteem is het luchtgordijn eenvoudig vanuit de binnenzijde op te hangen. Ook zijn hierdoor service werkzaamheden eenvoudig uit te voeren en zijn inspectieluiken of sparingen in het plafond niet nodig.





   Regelsysteem:

De basiswerking van het luchtgordijn wordt gewaarborgd door de ingebouwde regeling i.c.m. de regelthermostaat. De geavanceerde DRV communicatiemodule maakt de aansluiting met een extern GBS (gebouwbeheersysteem) mogelijk.

meer informatie


   Technologie / innovatie / voordelen:

Design - moderne uitstraling van het toestel is ontwikkeld in samenwerking met een ervaren team van industrieel ontwerpers.

Constructie - door het gebruik van licht gewicht behuizing en componenten is het luchtgordijn erg geluidsarm en licht in zijn totaalgewicht.


Technische gegevens ELiS B 100

  ELiS B-W-100 ELiS B-W-100 2R ELiS B-N-100 ELiS B-E-100
Stroomvoorziening [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Max. energieverbruik [kW] 0,34 0,34 0,42 7,5
Max. stroomverbruik [A] 1,5 1,5 1,9 11
IP 21 21 21 21
Isolatieklasse F F F F
Aansluiting ["] ½” ½” - -
Afvoercapaciteit  [m3/h] 2600 2400 3500 2600
Max. akoestisch drukniveau  [dB(A)]* 58 57 65 58
Geluidsniveau [dB]**  73 72 80 73
Max. watertemperatuur verwarming [oC] 95 95 - -
Max. bedrijfsdruk.[MPa] 1,6 1,6 - -
Gewicht van unit [kg] 32,3 33,7 31,7 34,5
Max. gewicht van unit gevult met water [kg] 33,1 35,2 - -
Bereiken [m]*** 5

* Akoestische drukniveau gemeten in een ruimte met een gemiddelde geluidsabsorptie, inhoud 1500 m3, op een afstand van 5 m van de unit.
**volgens ISO 27327-2
*** volgens ISO 27327-1

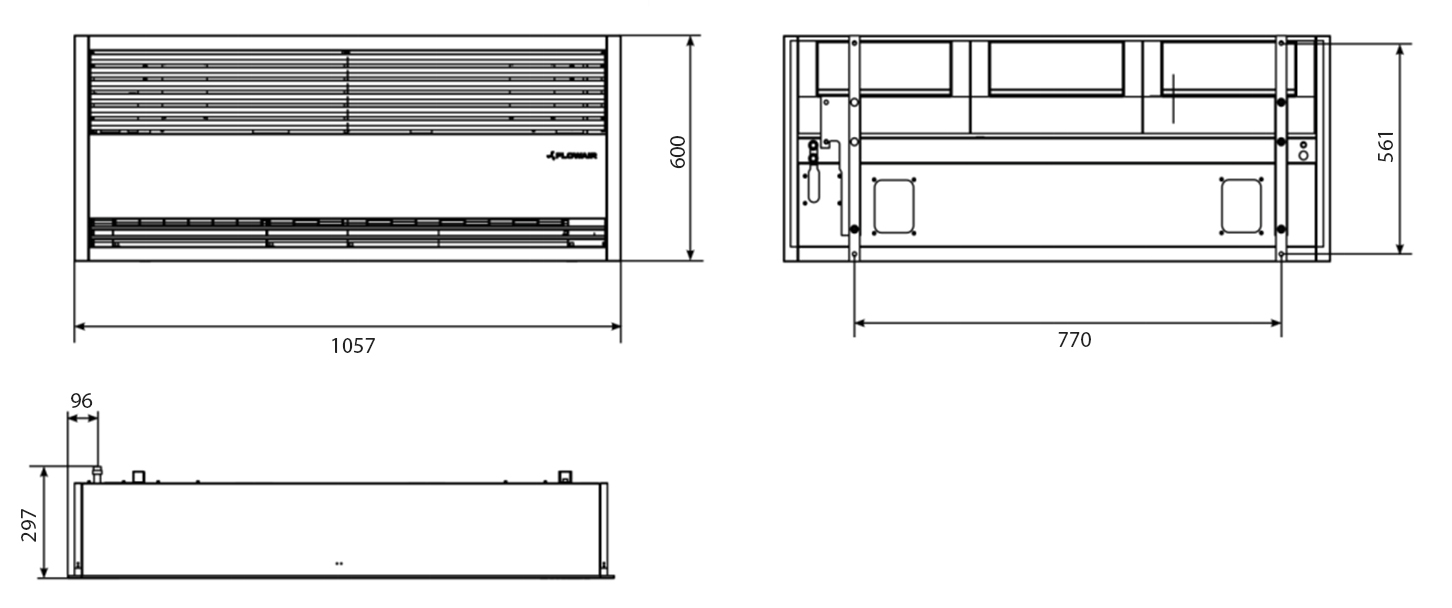

Afmetingen ELiS B 100

elis b



Technische gegevens ELiS B 150

  ELiS B-W-150 ELiS B-W-150 2R ELiS B-N-150 ELiS B-E-150
Stroomvoorziening [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Max. energieverbruik [kW] 0,36 0,36 0,42 11,5
Max. stroomverbruik [A] 1,6 1,6 2 16,6
IP 21 21 21 21
Isolatieklasse F F F F
Aansluiting ["] ½” ½” - -
Afvoercapaciteit  [m3/h] 4000 3800 4800 4000
Max. akoestisch drukniveau  [dB(A)]* 62 60 65 62
Geluidsniveau [dB]** 77 75 80 77
Max. watertemperatuur verwarming [oC] 95 95 - -
Max. bedrijfsdruk.[MPa] 1,6 1,6 - -
Gewicht van unit [kg] 41,2 43,7 38,9 42,4
Max. gewicht van unit gevult met water [kg] 42,4 45,7 - -
Bereiken [m]*** 5

* Akoestische drukniveau gemeten in een ruimte met een gemiddelde geluidsabsorptie, inhoud 1500 m3, op een afstand van 5 m van de unit.
**volgens ISO 27327-2
*** volgens ISO 27327-1

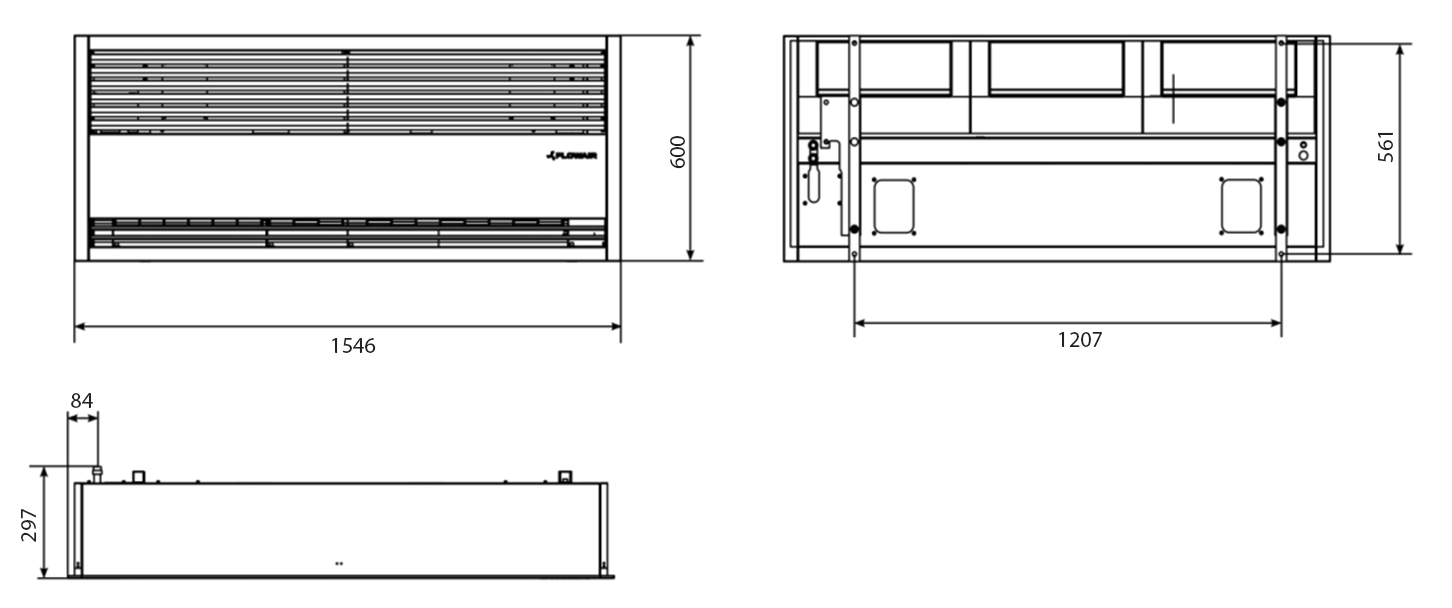

Afmetingen ELiS B 150

els b


Technische gegevens ELiS B 200

  ELiS B-W-200 ELiS B-W-200 2R ELiS B-N-200 ELiS B-E-200
Stroomvoorziening [V/Hz] 230 / 50 230 / 50 230 / 50 3 x400 / 50
Max. energieverbruik [kW] 0,38 0,38 0,49 15,5
Max. stroomverbruik [A] 1,7 1,7 2,2 22,4
IP 21 21 21 21
Isolatieklasse F F F F
Aansluiting ["] ½” ½” - -
Afvoercapaciteit  [m3/h] 5200 4900   6600 5200
Max. akoestisch drukniveau  [dB(A)]* 63 61 66 63
Geluidsniveau [dB]** 78 76 81 78
Max. watertemperatuur verwarming [oC] 95 95 - -
Max. bedrijfsdruk.[MPa] 1,6 1,6 - -
Gewicht van unit [kg] 50 53,2 47,2 53,2
Max. gewicht van unit gevult met water [kg] 51,6 56,4 - -
Bereiken [m]*** 5

* Akoestische drukniveau gemeten in een ruimte met een gemiddelde geluidsabsorptie, inhoud 1500 m3, op een afstand van 5 m van de unit.
**volgens ISO 27327-2
*** volgens ISO 27327-1

Afmetingen ELiS B 200

lis b

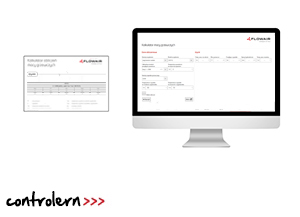

 Gebruik de onderstaande calculatie-software om het verwarmingsvermogen van de FLOWAIR apparaten te berekenen.

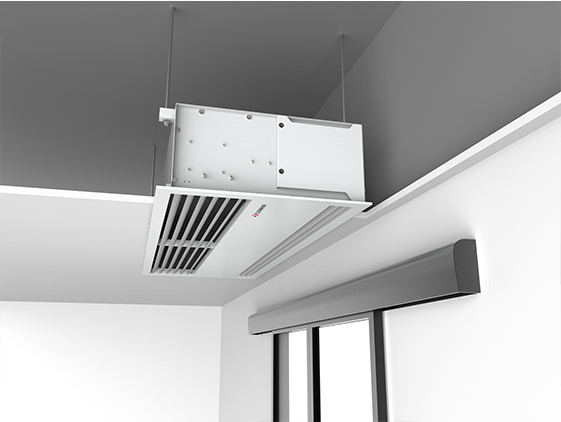

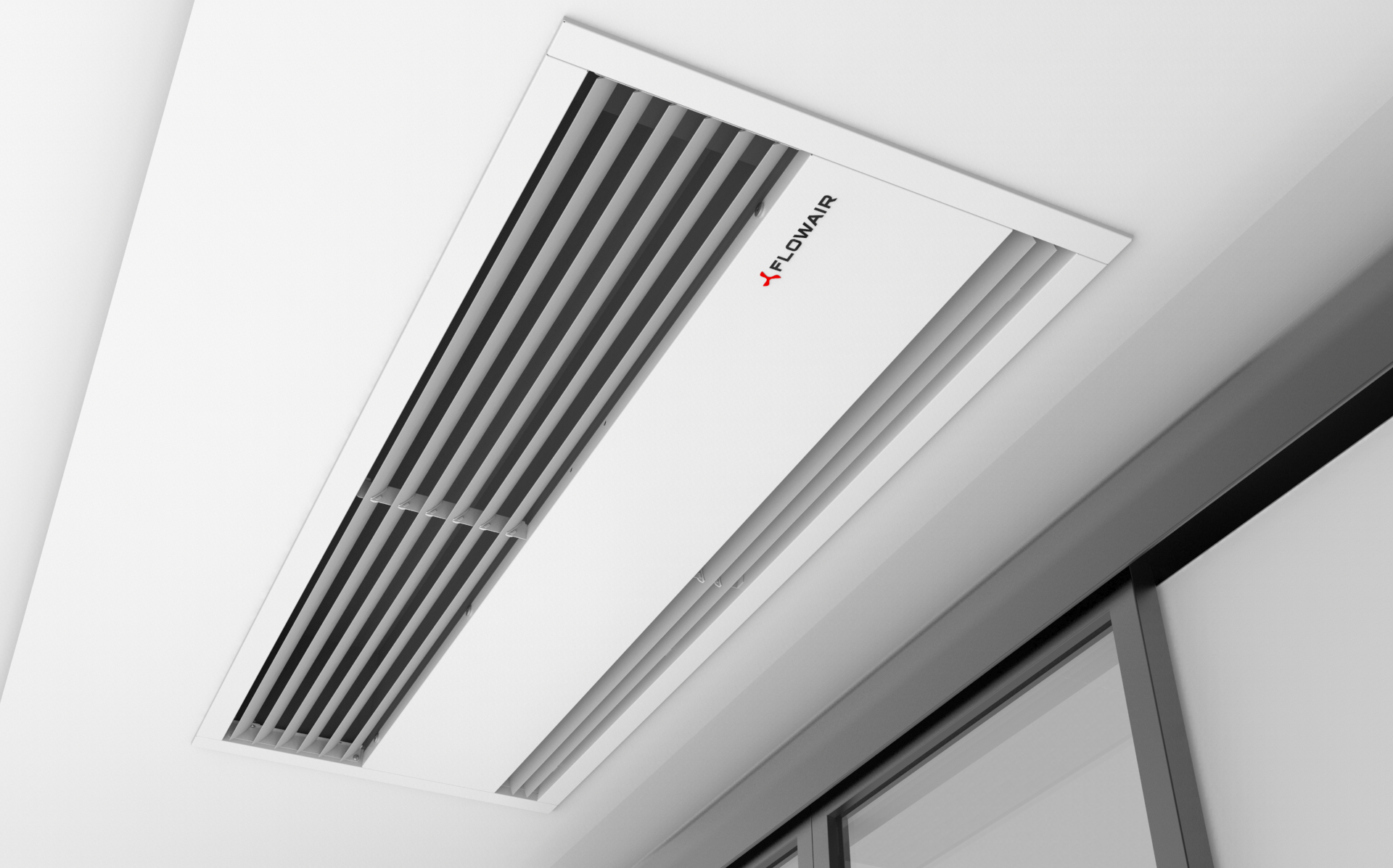

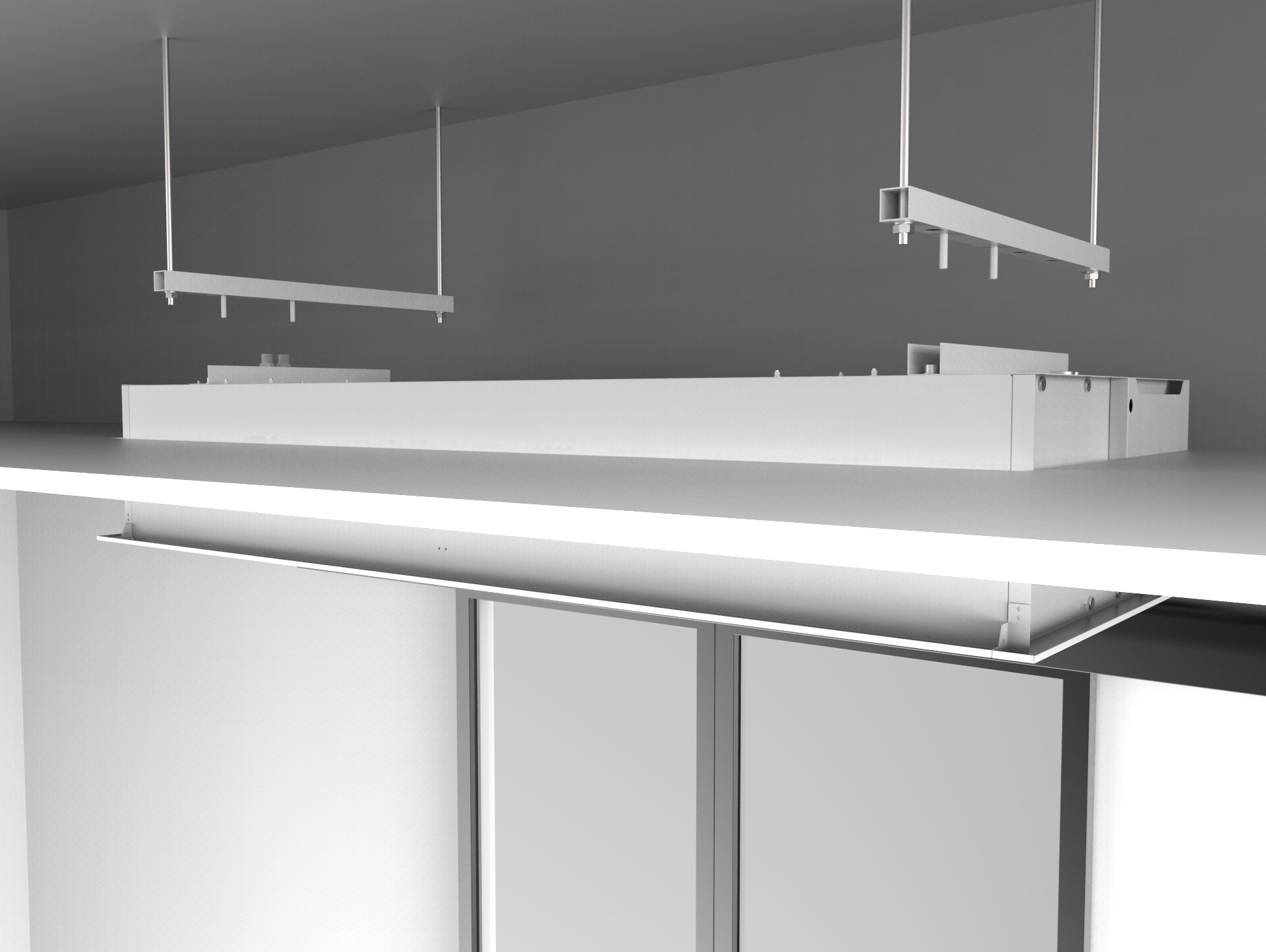

Het luchtgordijnElis B is speciaal ontworpen voor inbouw in het verlaagde plafond.

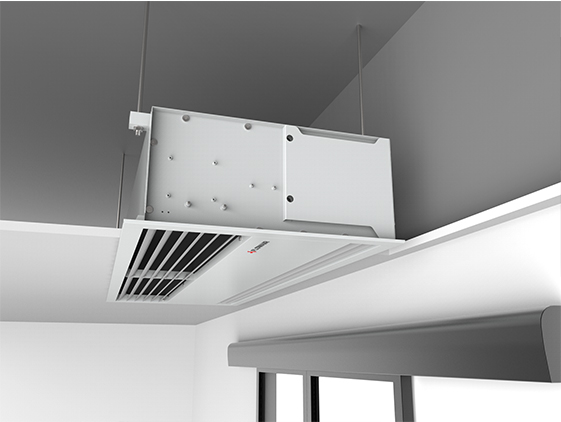

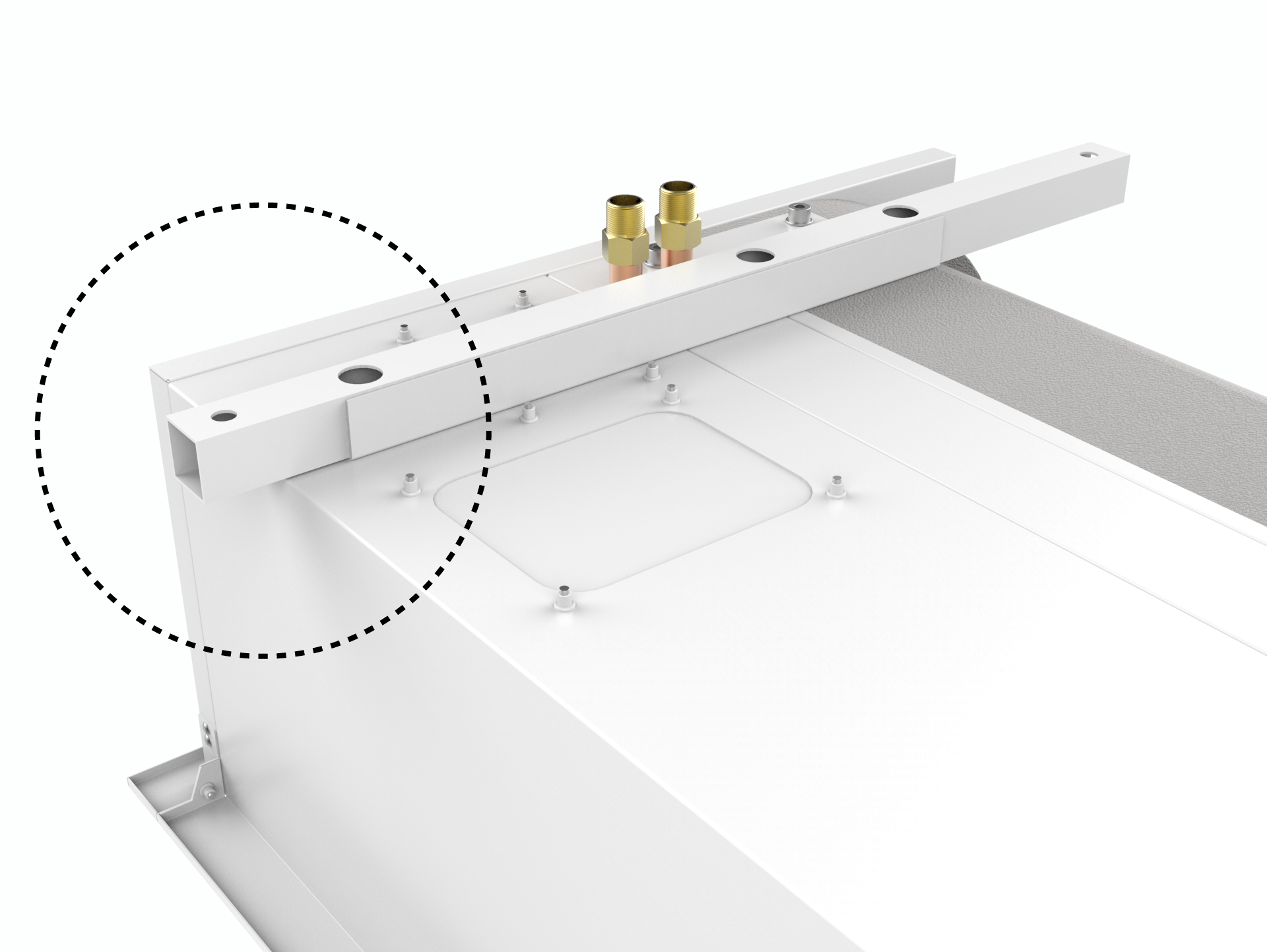

De eind montage van de unit kan geschieden door ingebouwde sparingen in de unit. (Dus geen extra gaten in het plafond nodig!)

lis B      elis B

elis b      elis b
