Producten

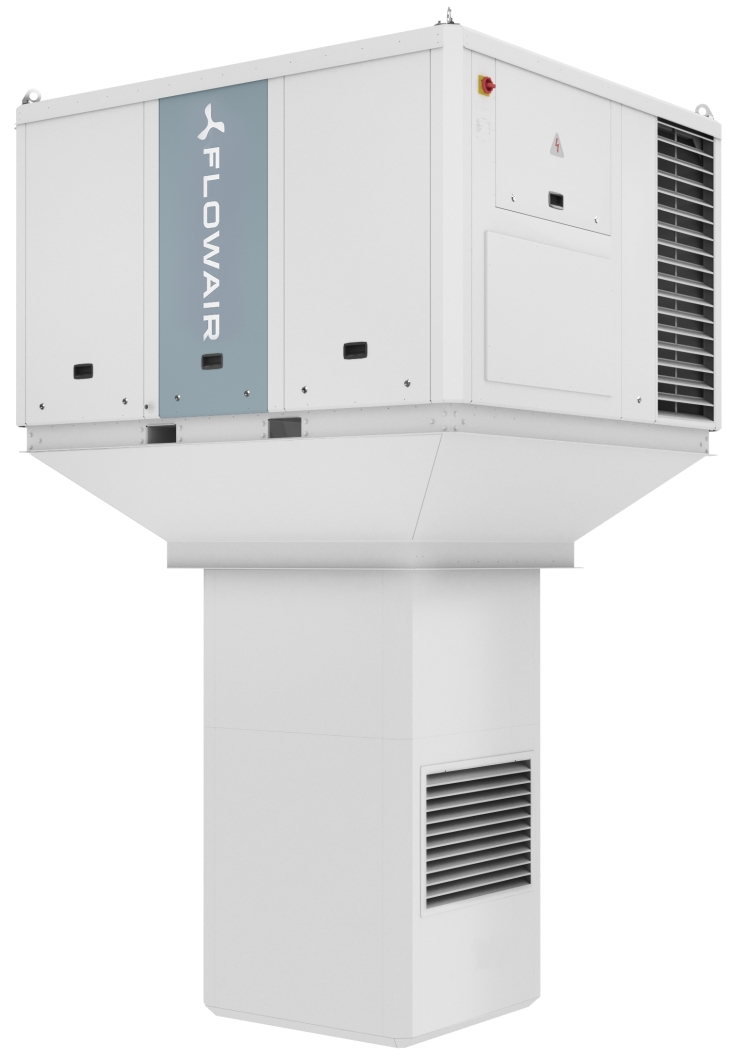

Cube 20 en 40 met wervelrooster

Basisparameters:

Koelvermogen: naar 40 kW
Luchthoeveelheid: naar 8000 m3/h
Verse lucht
Ecodesign: 		 naar 8000 m3/h
Efficiente warmteterugwinning
Ecodesign: 		 73,1%

Verwarmingscapaciteit: 20-181 kW
Mogelijke versie: N, W, E, EHP, G
Gewicht: 815-1020 kg



Afdrukken

   Omschrijving:

Cube 20-160 compacte apparaten zorgen voor een complexe luchtbehandeling: koeling, verwarming en ventilatie met warmteterugwinning. Koelunit, roterende warmtewisselaar, verwarming en Siemens Climatix-regelsysteem in één behuizing! Bovendien zijn de units verkrijgbaar met een dakbasisadapter met een geïntegreerde werveldiffuser en actuator. Koelunit, roterende warmtewisselaar, verwarming en Siemens Climatix-regelsysteem in één behuizing! Units zijn uitgerust met een zeer efficiënt systeem voor warmteterugwinning en Ec-ventilatoren en voldoen daarom al aan alle eisen in overeenstemming met de strenge Ecoproject-normen van 2018. Cube 20-40 kan worden uitgerust met een waterwisselaar met circulatiepomp en driewegklep, elektrische verwarming, omkeerbare warmtepomp of gasverwarming.

Beschikbare uitvoeringen:

Cube 20 - R W / NW
  1   2 3   4
1 Nominale koelcapaciteit: 20-160 [kW]
2 warmteterugwinning: R - roterende warmtewisselaar
3 Beschikbare uitvoeringen:

N - zonder warmtewisselaar
W - met water-warmtewisselaar
E - met elektrische verwarmingselementen
EHP - omkeerbare warmtepomp en elektrische functie
G - met gas warmtewisselaar
4 Dakkap met dakadapter en wervelrooster.

Compacte constructie transport handgrepen en zelfdragende structuur zorgen voor eenvoudig heffen en installeren, bovendien minimaliseert de 50 mm minerale wol isolatie, warmteverliezen en geluidsniveaus.



   Toepassing:

Diverse opties en verschillende montagemogelijkheden samen met een hoge opvoerdruk garanderen een breed toepassingsgebied. De Cube-apparaten zijn perfect voor winkelcentra, logistieke centra, industriële faciliteiten, benzinestations of supermarkten. Het gebruik van de inverter compressor in Cube 20 maakt het geschikt voor gebruik in kantoren en faciliteiten met veel ruimten.



   Regelsysteem:

Standaard is elk Cube uitgerust met Siemens Climatix met een ruimtecontroller en een complete meet-, regel-, als alarmsysteem

Meer informatie



   Technologie / innovatie / voordelen:

Układ chłodniczy: zastosowanie sprężarki inwerterowej bądź sprężarek w układzie Tandem umożliwia dostosowanie mocy chłodniczej do aktualnego zapotrzebowania.

Ec-ventilatoren - elektriciteitsbesparing en traploze regulering van de efficiëntie.

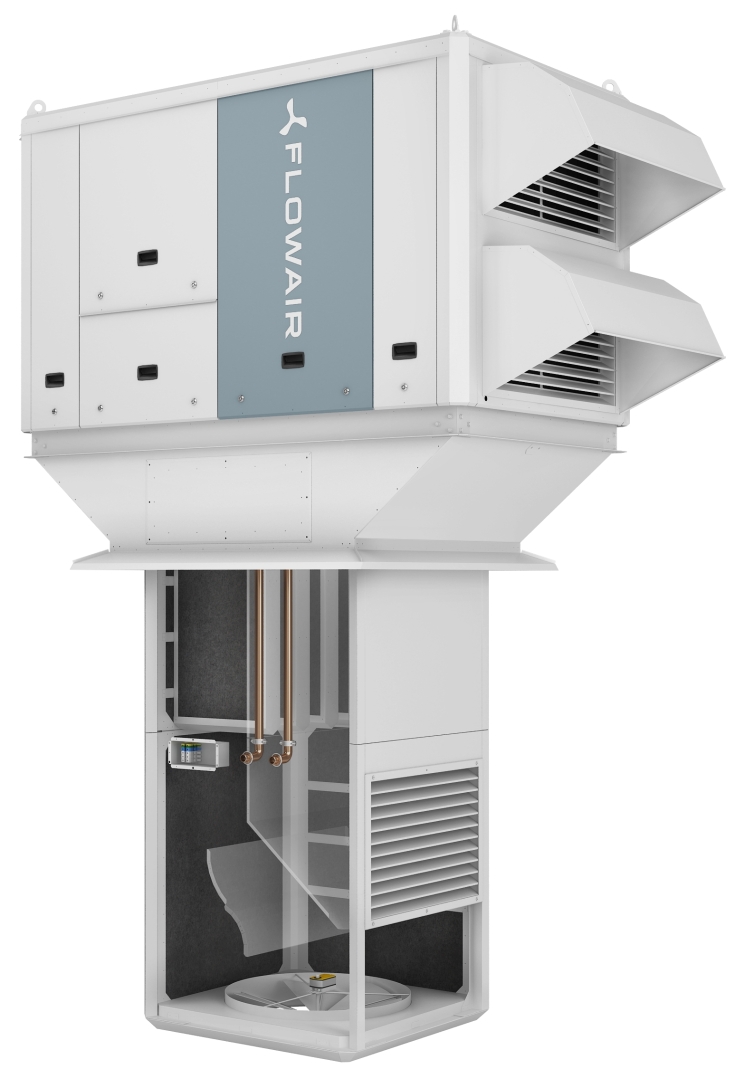

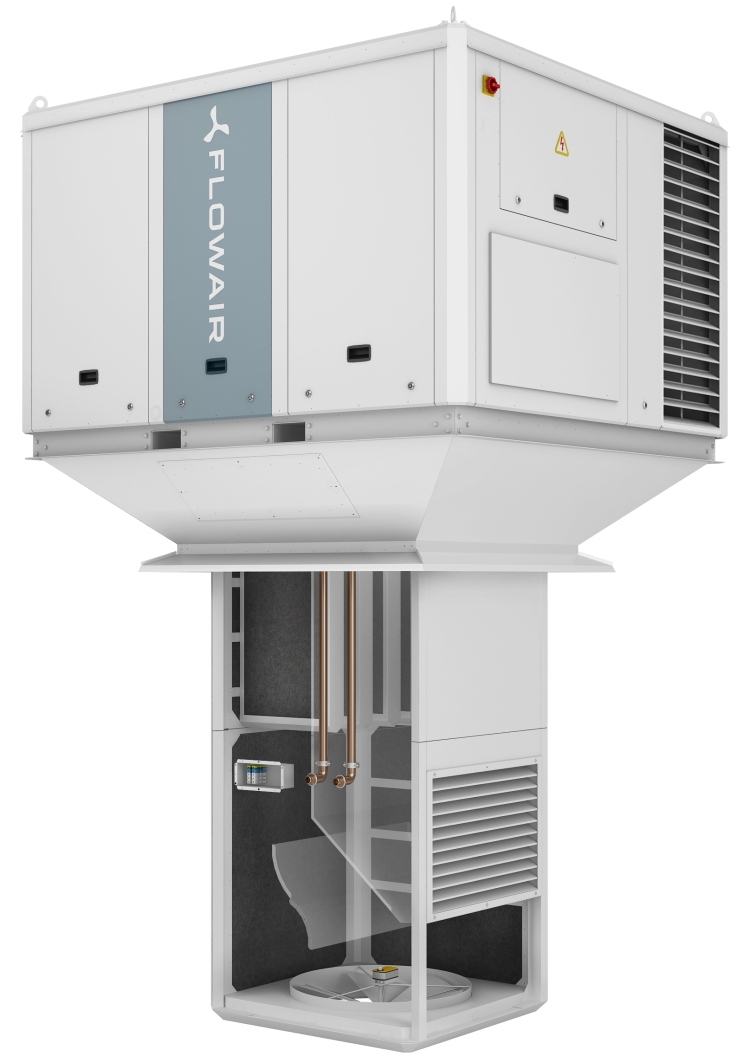

Roterende warmtewisselaar aan de binnenkant, geen noodzaak om een externe module te gebruiken, effectieve warmteterugwinning in een compacte behuizing.

Roof basis met dakadapter en wervelrooster maakt directe montage op het dak mogelijk zonder kanalen

Transporthendel - maakt snelle installatie en eenvoudig heffen mogelijk zonder tussenbalken.

Behuizing- Isolatie van 50 mm minerale wol zorgt voor stille werking en minimaal warmteverlies.

Montage met wervelrooster

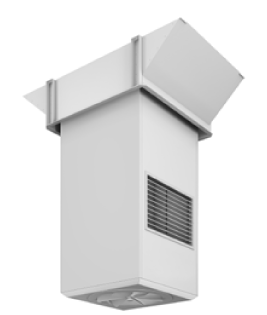

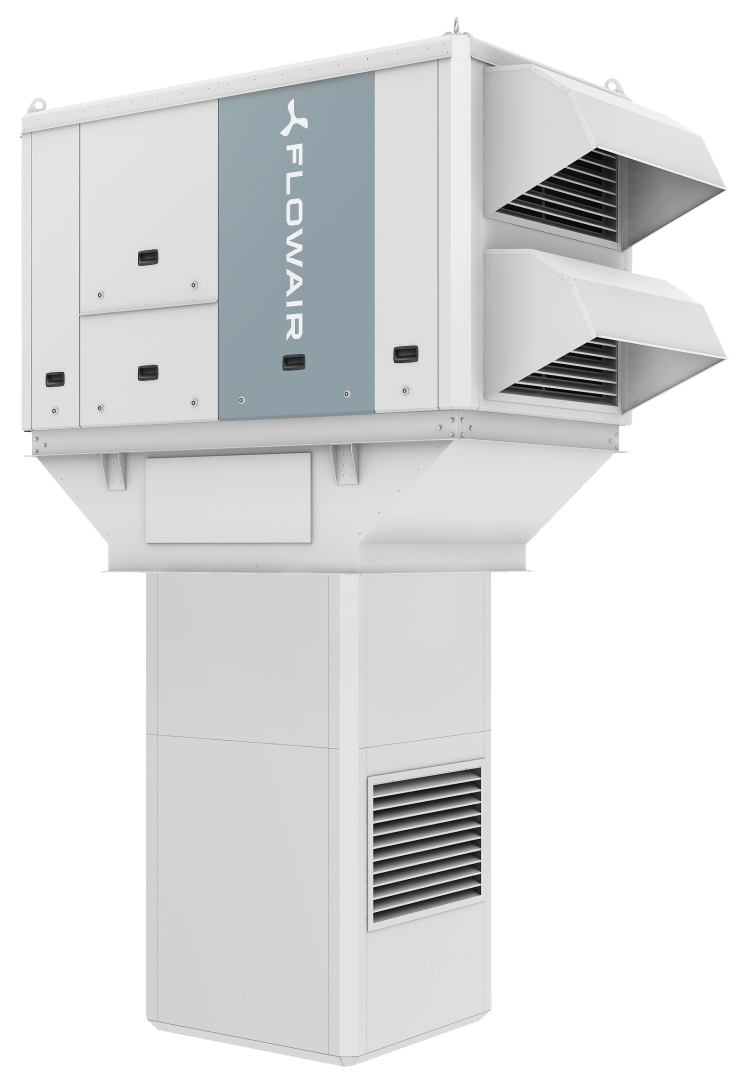

De dakbasis wordt geleverd met een dakadapter met een geïntegreerde werveldiffuser. Het zorgt voor een directe toevoer en afvoer van lucht naar en van de faciliteit.

Stap 1
Voorbereiding van het dak.

Krok 1 - Przygotowanie podkonstrukcji

Stap 2
Montage van de dakbasis met de geïntegreerde wervelrooster.

Krok 2 - Posadowienie podstawy z nawiewnikiem oraz urządzenia

In het geval van een faciliteit met een niet-standaard dakconstructie is het mogelijk om de speciale dakadapter uit te breiden.

Kanaalverbinding

Montaż Cube 20 en 40 met wervelrooster

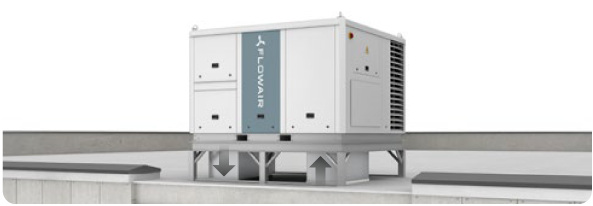

De kanalen zijn van onderen verbonden. Dit geldt voor alle Cube-eenheden.

Montaż Cube 20 en 40 met wervelrooster

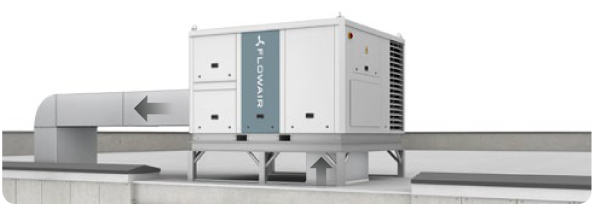

Gebruikt luchtkanaal aangesloten van onderaf. Het toevoerkanaal is verbonden met de zijkant van het apparaat. Dit geldt voor kubus 40-160 eenheden.

Montaż Cube 20 en 40 met wervelrooster

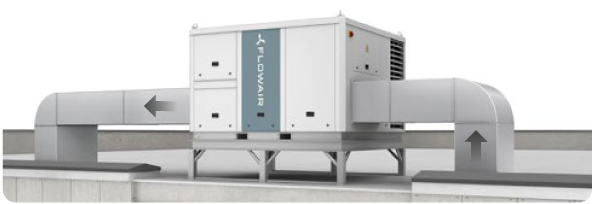

Ventilatiekanalen verbonden met de zijkanten van de unit. Dit geldt voor de Cube 40-eenheid.

Montaż Cube 20 en 40 met wervelrooster

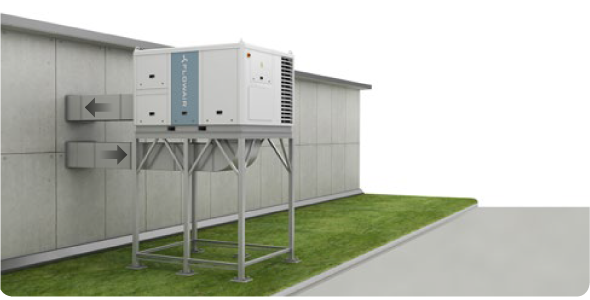

Montage van de unit naast een gebouw. Mogelijkheid van kanaalaansluiting vanaf de zijkant en vanaf de onderkant.

Ductless Mounting

Montaż Cube 20 en 40 met wervelrooster

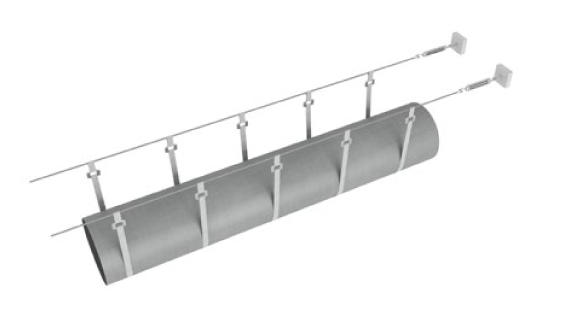

Montage van textielkokers

Montaż Cube 20 en 40 met wervelrooster

Kanaalloze verbinding op een basis- en dakadapter en wervelrooster. Dit is van toepassing op kubus 20 en kubus 40-eenheden.

Textielkanalen speciaal voor daktoepassingen. Individueel geselecteerd volgens de vereisten van het gebouw.
